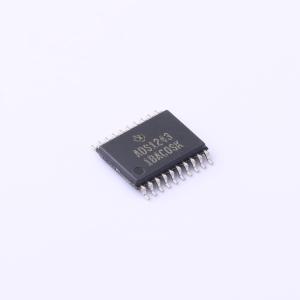

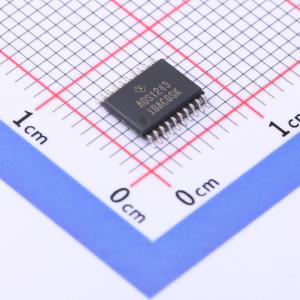

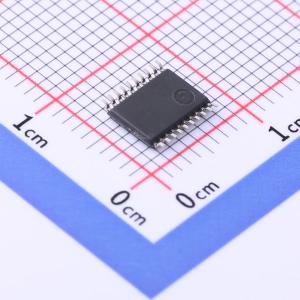

ADS1243IPWT

ADS1242和ADS1243是精密、宽动态范围的Δ-Σ模数（A/D）转换器，分辨率为24位，工作电源电压范围为2.7V至5.25V。这些Δ-Σ A/D转换器可实现高达24位无丢码性能，有效分辨率达21位。 输入通道采用多路复用方式。可选择内部缓冲器，以提供非常高的输入阻抗，便于直接连接传感器或低电平电压信号。提供烧断电流源，可检测传感器开路或短路情况。一个8位数模转换器（DAC）可提供偏移校正，校正范围为满量程范围（FSR）的50%。 可编程增益放大器（PGA）提供1至128的可选增益，在增益为128时有效分辨率为19位。A/D转换通过二阶Δ-Σ调制器和可编程FIR滤波器实现，该滤波器可同时对50Hz和60Hz进行陷波。参考输入为差分输入，可用于比例转换。 串行接口与SPI兼容。还提供多达8位的数据输入/输出，可用于输入或输出。ADS1242和ADS1243专为智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器等高精度测量应用而设计。

• 24位无丢码
• 同时抑制50Hz和60Hz（最小–90dB），积分非线性0.0015%
• 21位有效分辨率（PGA = 1），19位（PGA = 128）
• PGA增益范围为1至128
• 单周期稳定
• 可编程数据输出速率
• 外部差分参考电压范围为0.1V至5V
• 片上校准
• 与SPI兼容
• 电源电压范围为2.7V至5.25V
• 功耗600μV
• 多达8个输入通道
• 多达8个数据输入/输出

• 工业过程控制
• 液相/气相色谱分析
• 血液分析
• 智能变送器
• 便携式仪器
• 称重秤
