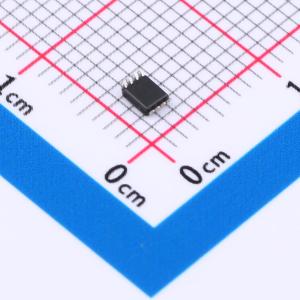

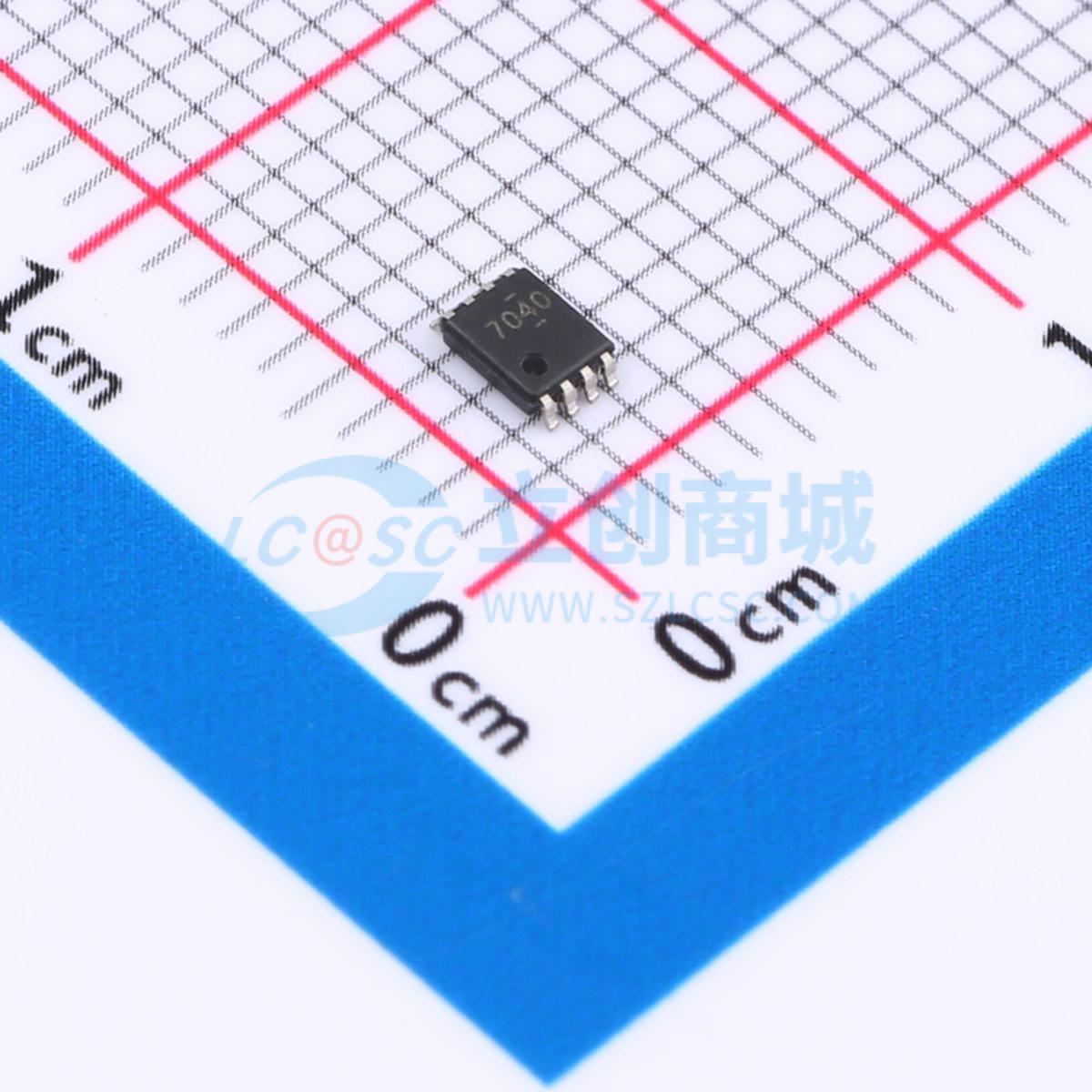

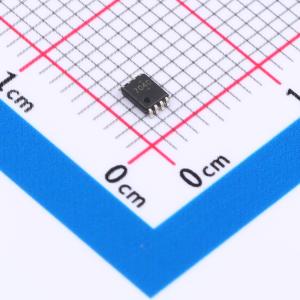

温馨提醒：图片仅供参考，商品以实物为准

ADS7040IDCUR

超低功耗、超小尺寸、8位、1MSPS、SAR ADC

描述: ADS7040 8 位、1MSPS、单端、超低功耗、超小尺寸 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7040IDCUR
商品编号: C701639
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

ADS7040 是一款8 位、1MSPS、模数转换器(ADC)。该器件支持较宽的模拟输入电压范围（1.65V 到3.6V），并包含一个基于电容且内置采样保持电路的逐次逼近寄存器(SAR) ADC。串行外设接口(SPI)兼容串口由CS 和SCLK 信号控制。输入信号在CS 下降沿进行采样，SCLK 用于转换和串行数据输出。此器件支持宽范围的数字电源（1.65V 至3.6V），可直接连接到各类主机控制器。ADS7040 符合JESD8 - 7A 标准的标称DVDD 范围（1.65V 至1.95V）。ADS7040 采用8 引脚微型引线X2QFN 封装，额定工作温度范围为 -40℃ 至125℃。此器件尺寸微小且功耗极低，非常适合空间受限类电池供电应用。

商品特性

业界第一款具有毫微瓦功耗的逐次逼近寄存器(SAR) 模数转换器(ADC)：
- 1MSPS 和1.8V AVDD 时为 171μW
- 1MSPS 和3V AVDD 时为 555μW
- 100kSPS 和3V AVDD 时为 56μW
- 1kSPS 和3V AVDD 时低于 1μW
业界最小的SAR ADC：采用X2QFN - 8 封装，封装尺寸为 2.25mm²
1MSPS 吞吐量且零延迟宽工作范围：
- AVDD：1.65V 到3.6V
- DVDD：1.65V 至3.6V（与AVDD 无关）
- 温度范围： -40℃ 至125℃
出色的性能：
- 8 位分辨率且无丢码(NMC)
- 最大 ±0.5 最低有效位(LSB) 的积分非线性(INL)，最大 ±0.4 最低有效位(LSB) 的差分非线性(DNL)
- 49dB 的信噪比(SNR)
- -70dB 的总谐波失真(THD)
- 单极输入范围：0V 至AVDD
- 集成偏移校准
- 串行外设接口(SPI) - 兼容串口：12MHz 符合JESD8 - 7A 标准的数字I/O

应用领域

低功耗数据采集
- 电池供电类手持设备
- 液位传感器
- 超声波流量计
- 电机控制
- 可穿戴健身器
- 便携式医疗设备
- 硬盘血糖仪

交货周期

订货7-9个工作日

购买数量

(3000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	1MHz
	通道数	1
	工作电压	1.65V~3.6V
	接口类型	SPI
	差分输入	否
	积分非线性	0.5LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	49dB
	时钟频率(fc)	12MHz
	基准电压源	内置
	可变增益	不支持
	ADC架构	SAR
	静态电流	185uA
