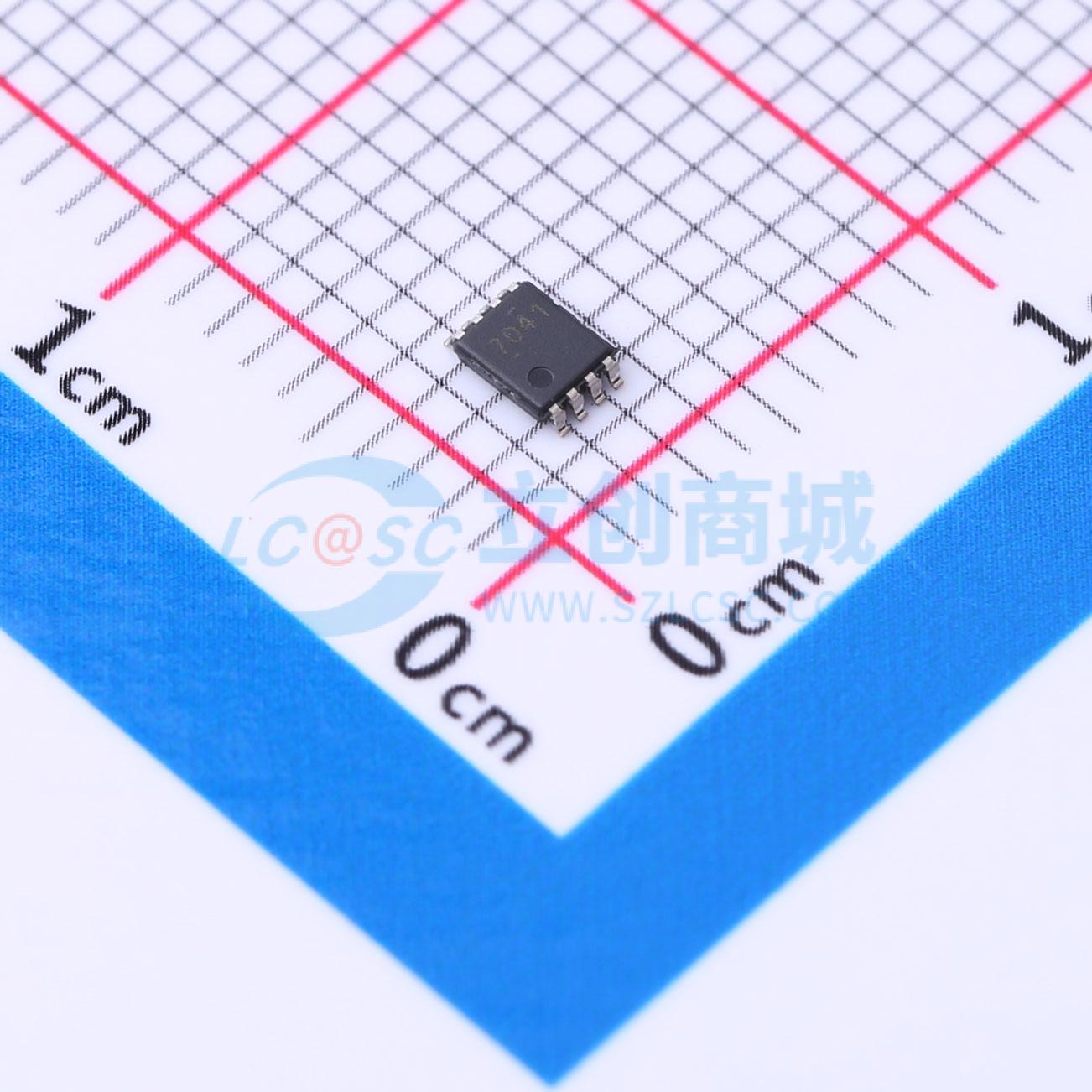

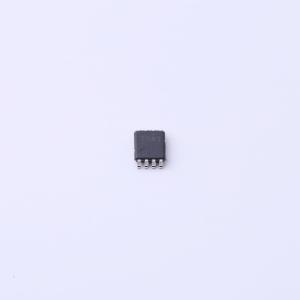

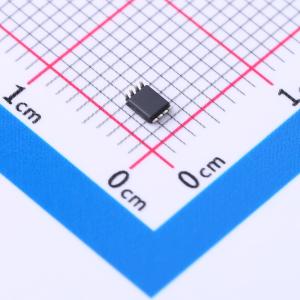

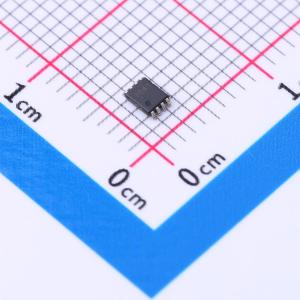

ADS7041IDCUR

超低功耗、超小尺寸、10位、1MSPS、SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7041 10 位、1MSPS、单端、超低功耗、超小尺寸 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7041IDCUR
商品编号: C701640
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

ADS7041是一款10位、1MSPS、模数转换器(ADC)。该器件支持较宽的模拟输入电压范围（1.65V到3.6V），并包含一个基于电容且内置采样保持电路的逐次逼近寄存器(SAR)ADC。串行外设接口(SPI)兼容串口由CS和SCLK信号控制。输入信号在CS下降沿进行采样，SCLK用于转换和串行数据输出。此器件支持宽范围的数字电源（1.65V至3.6V），可直接连接到各类主机控制器。ADS7041符合JESD8 - 7A标准的标称DVDD范围（1.65V至1.95V）。 ADS7041采用8引脚微型引线X2QFN封装，额定工作温度范围为 - 40℃至125℃。此器件尺寸微小且功耗极低，非常适合空间受限类电池供电应用。

商品特性

业界第一款具有毫微瓦功耗的逐次逼近寄存器(SAR)模数转换器(ADC)：
- 1MSPS和1.8V AVDD时为189μW
- 1MSPS和3V AVDD时为600μW
- 100kSPS和3V AVDD时为60μW
- 1KSPS和3V AVDD时低于1μW
业界最小的SAR ADC：采用X2QFN - 8封装，封装尺寸为2.25mm²
1MSPS吞吐量且零延迟
宽工作范围：
- AVDD：1.65V到3.6V
- DVDD：1.65V至3.6V（与AVDD无关）
- 温度范围： - 40℃至125℃
出色的性能：
- 10位分辨率且无丢码(NMC)
- 最大±0.8最低有效位(LSB)的积分非线性(INL)，最大±0.7最低有效位(LSB)的差分非线性(DNL)
- 61dB的信噪比(SNR)（3V AVDD时）
- - 75dB的总谐波失真(THD)（3V AVDD时）
单极输入范围：0V至AVDD
集成偏移校准
串行外设接口(SPLTM - 兼容串口：14MHz
符合JESD8 - 7A标准的数字I/O

应用领域

低功耗数据采集
电池供电类手持设备
液位传感器
超声波流量计
电机控制
可穿戴健身器
便携式医疗设备
硬盘
血糖仪

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	1MHz
	通道数	1
	工作电压	1.65V~3.6V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.8LSB
	工作温度	-40℃~+125℃
	信噪比	61dB
	时钟频率(fc)	14MHz
	ADC架构	SAR
	静态电流	200uA
