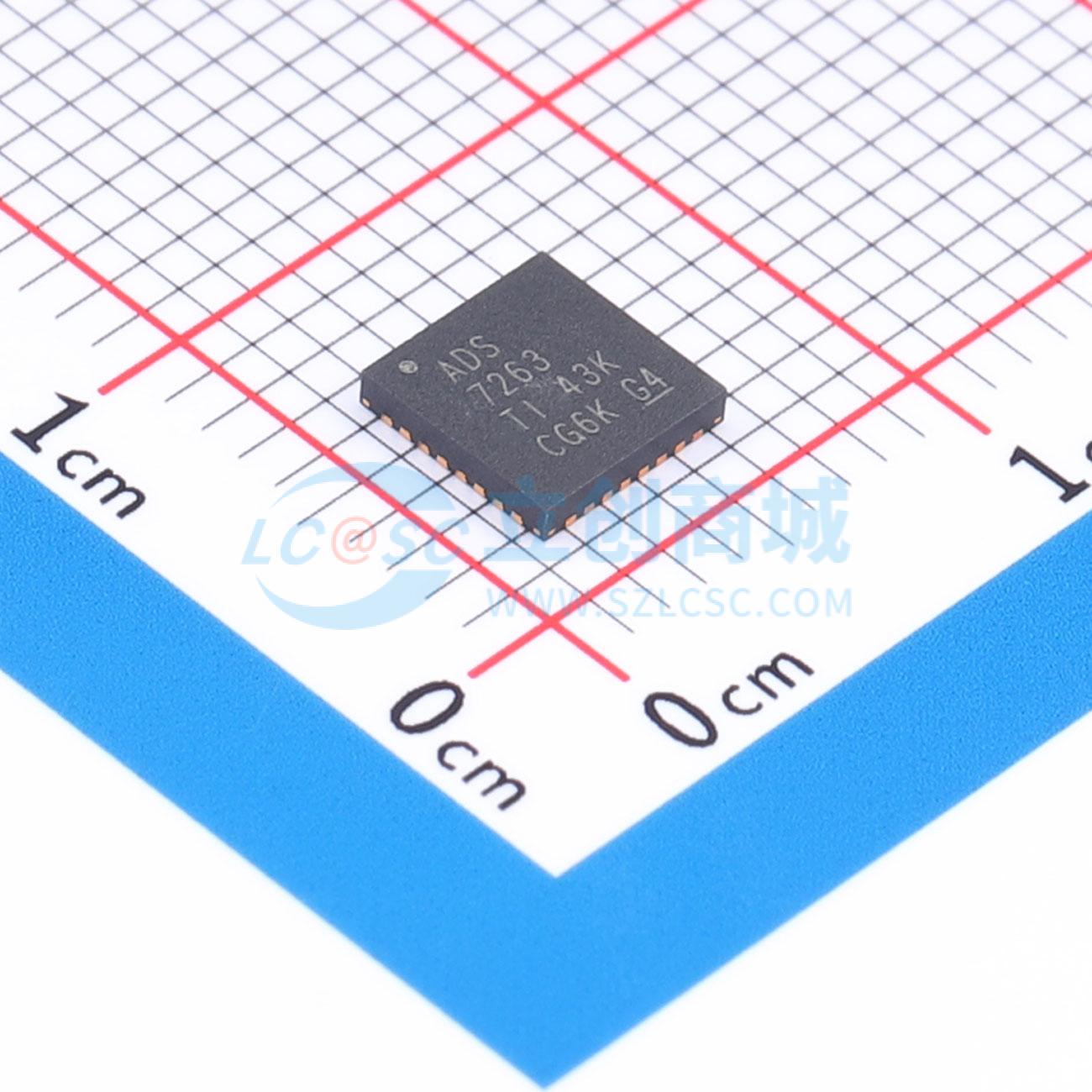

温馨提醒：图片仅供参考，商品以实物为准
ADS7263SRHBR
双路、1MSPS、16bit /14bit /12bit 、4x2或2x2通道、同时采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS7263是一款14位版本的ADS8363，具有八个伪差分或四个全差分输入通道，分为两组用于同时信号采集。模拟输入保持差分到ADC的输入。输入多路复用器可以在伪差分模式下支持最多四个通道，或在全差分模式下允许转换最多两个输入。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7263SRHBR
- 商品编号
- C701643
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.306502克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 1MHz | |
| 通道数 | 2 | |
| 工作电压 | 5V；3.3V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.4LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 85dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1MHz~40MHz；500kHz~20MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 支持 | |
| ADC架构 | SAR |
商品概述
ADS8363是一款双路、16位、1 MSPS的模数转换器（ADC），具有八个伪差分或四个全差分输入通道，这些通道分为两对，可实现同步信号采集。模拟输入与ADC输入保持差分。输入多路复用器可在伪差分模式下使用，每个ADC最多支持四个通道（4x2），也可在全差分模式下使用，每个ADC最多可转换两个输入（2x2）。ADS7263是ADS8363的14位版本，ADS7223是ADS8363的12位版本。 ADS8363、ADS7263和ADS7223提供两个可编程参考输出、灵活的电源电压范围、可编程自动排序器、每个通道最多存储四个转换结果的数据存储功能，以及多种掉电特性。 所有器件均采用5 mm × 5 mm、32引脚的VQFN封装。
商品特性
- 八个伪差分或四个全差分输入
- 两路通道同步采样
- 出色的交流性能：
- 信噪比（SNR）：93 dB（ADS8363）、85 dB（ADS7263）、73 dB（ADS7223）
- 总谐波失真（THD）：–98 dB（ADS8363）、–92 dB（ADS7263）、–86 dB（ADS7223）
- 双可编程且带缓冲的2.5 V参考电压，可实现：
- 两种不同的输入电压范围设置
- 两级可编程增益放大器（PGA）实现
- 可编程自动排序器
- 集成数据存储（每个通道最多4个），适用于过采样应用
- 用于安全应用的2位计数器
- 在扩展工业温度范围（–40°C至+125°C）内全面规格
应用领域
- 电机控制：包括安全应用的电流和位置测量
- 电能质量测量
- 三相功率控制
- 可编程逻辑控制器
- 工业自动化
- 保护继电器
