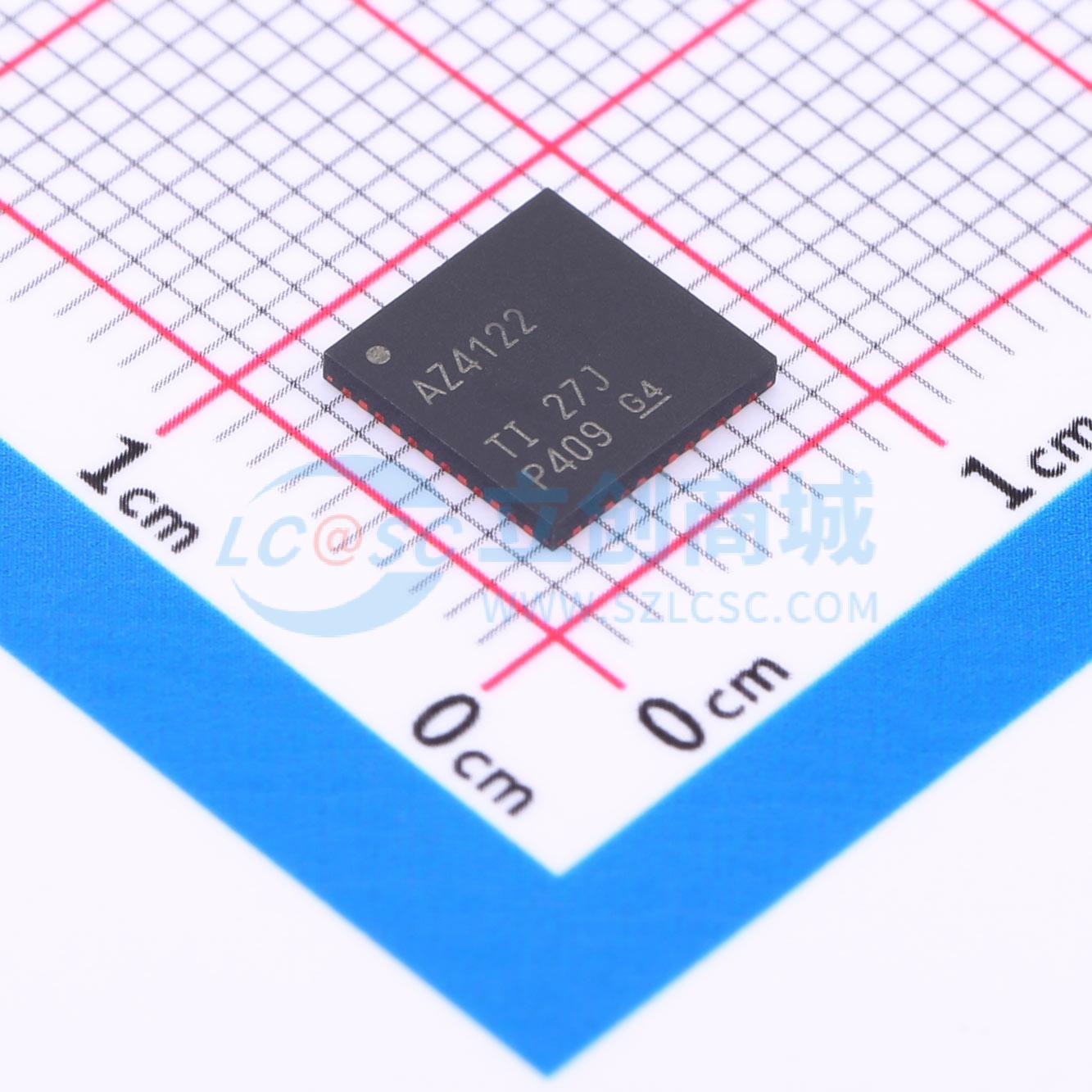

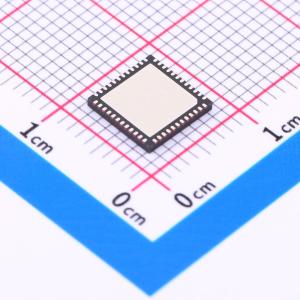

温馨提醒：图片仅供参考，商品以实物为准

ADS4122IRGZT

14、12位、超低功耗ADC

描述: ADS4122 12 位、65MSPS 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADS4122IRGZT
商品编号: C701635
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 1.7克(g)

商品参数

商品概述

ADS412x 和ADS414x 器件是ADS41xx 系列模数转换器(ADC) 中采样速度较低的型号。该器件凭借创新设计技术实现了高动态性能，并且采用1.8V 电源供电运行，功耗极低。它们非常适合于多载波、高带宽通信应用。这些器件具有精细增益选项，可用于提升在较小满量程输入范围内的SFDR 性能，特别是高输入频率条件下。这些器件包括一个DC 偏移校正环路，可以用来消除ADC 偏移。在较低的采样速率条件下，ADC 自动以低功耗运行，且没有性能损失。 ADS412x 和ADS414x 器件采用紧凑型VQFN - 48 封装，额定温度涵盖了工业温度范围（-40°C 至 +85°C）。

商品特性

超低功耗，采用1.8V 单电源：
- 65MSPS 时的总功耗为103mW
- 125MSPS 时的总功耗为153mW
高动态性能：
- 信噪比(SNR)：170MHz 时为72.2dBFS
- 无杂散动态范围(SFDR)：170MHz 时为81dBc
- 随采样速率动态地进行功率调节
- 空闲通道SNR 74.8 dBFS (ADS414x)
输出接口：
- 支持可编程摆幅和强度的双倍数据速率(DDR)
- LVDS：标准摆幅：350mV 低摆幅：200mV 默认信号强度：100Ω 端接 2x 强度：50Ω 端接
- 还支持1.8V 平行CMOS 接口
用于SNR、SFDR 权衡的最高6dB 可编程增益

应用领域

无线通信基础设施
软件定义的无线电
功率放大器线性化
成像系统

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 5 个)

个

起订量：5 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	65MHz
	通道数	1
	工作电压	1.8V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	1.5LSB
	工作温度	-40℃~+85℃
	信噪比	71.1dB
	时钟频率(fc)	65MHz
	可变增益	支持
	全量程范围(FSR)	2V
