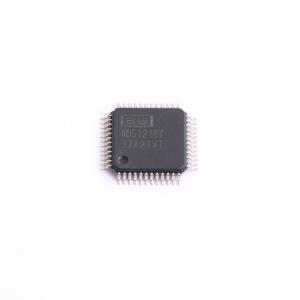

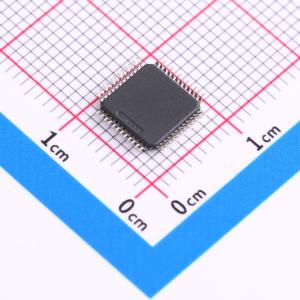

ADS1218Y/250

带闪存的8通道、24bit 模数转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS1218是一款高精度、宽动态范围、delta-sigma模数转换器，具有24位分辨率和闪存，工作电压为2.7V至5.25V。
品牌名称: TI(德州仪器)
商品型号: ADS1218Y/250
商品编号: C701620
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.486703克(g)

商品参数

	属性	参数值
	信噪比	-
	时钟/振荡器	外置
	时钟频率(fc)	2.4576MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	1nA
	功能特性	同步触发；集成调制器；多路复用器；输入缓冲器；自动校准；内置数字滤波器；内置温度传感器

商品概述

ADS1218是一款高精度、宽动态范围的24位Δ-Σ模数转换器，自带闪存，工作电源电压范围为2.7V~5.25V。该模数转换器可实现最高24位无丢码性能，拥有八个多路复用输入通道，可选择内部缓冲获得极高输入阻抗，可直接连接传感器或低电平电压信号；内置烧坏电流源，可检测开路或短路传感器；内置8位数模转换器，可提供满量程范围50%的偏移校正；可编程增益放大器可提供1~128的可选增益，增益为128时有效分辨率为19位；模数转换由二阶Δ-Σ调制器和可编程sinc滤波器完成，基准输入为差分类型，可用于比例转换；板载电流数模转换器可独立工作，最大电流由外部电阻设置；串行接口兼容SPI，还提供8位可配置输入输出的数字IO。

商品特性

24位分辨率无丢码
非线性误差为0.0015
有效分辨率：增益为1时22位，增益为128时19位
自带4KB闪存，编程电压范围2.7V~5.25V
可编程增益放大器增益范围为1~128
支持单周期建立模式
可编程数据输出速率最高可达1kHz
芯片内置高精度1.25V/2.5V基准，基准精度0.2，温漂5ppm/℃
支持0.1V~2.5V外部差分基准输入
支持片上校准
引脚兼容ADS1216
接口兼容SPI
工作电源电压范围2.7V~5.25V
功耗低于1mW

应用领域

工业过程控制
液相/气相色谱分析
血液分析
智能变送器
便携式仪器仪表
称重秤
压力传感器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	1kHz
	通道数	8
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+85℃
