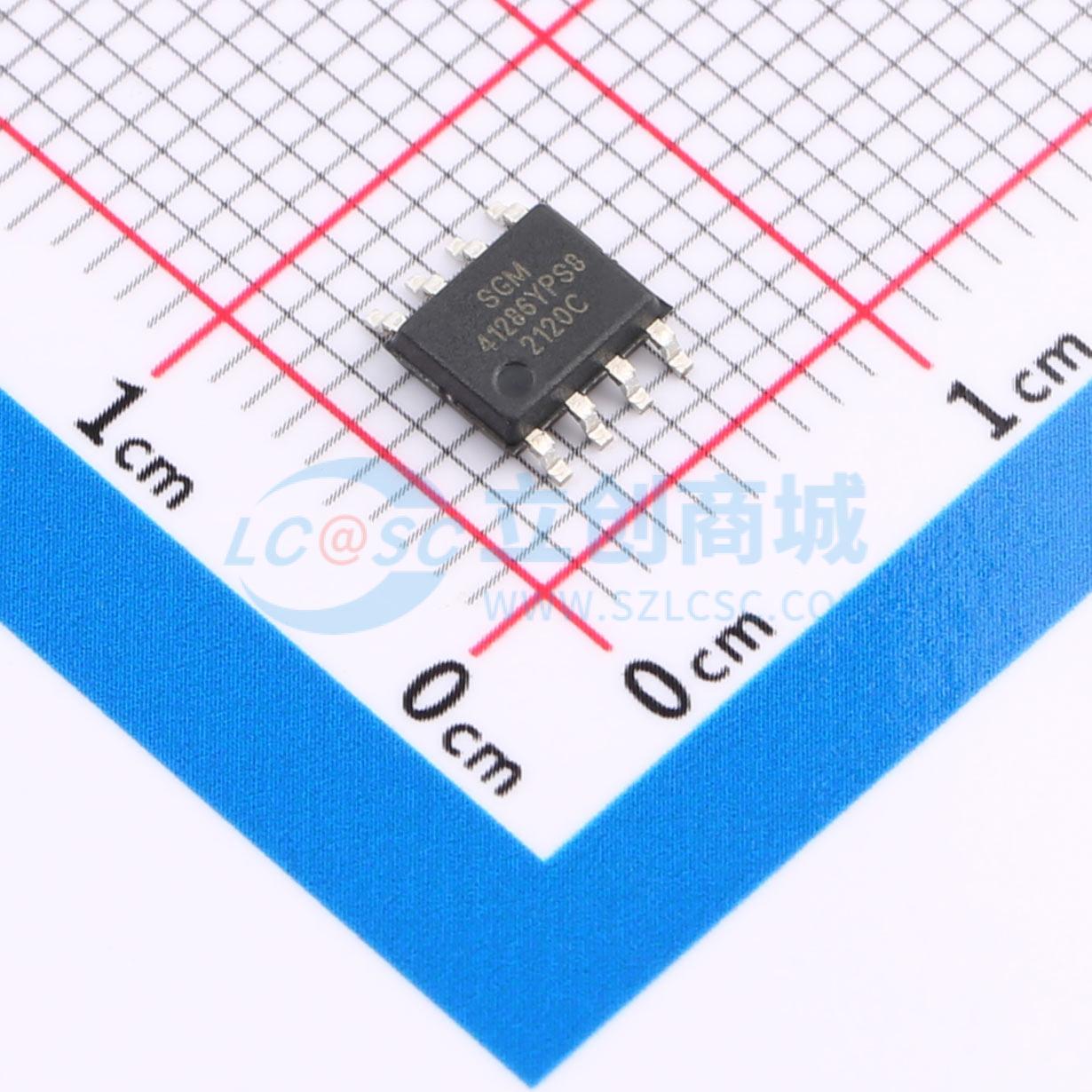

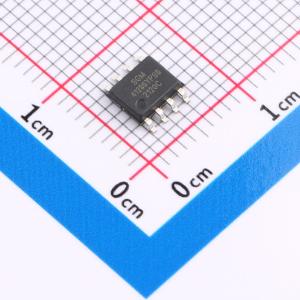

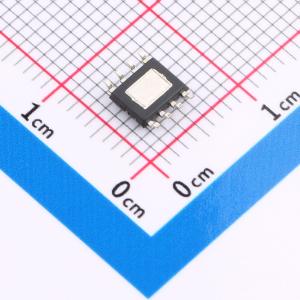

SGM41286YPS8G/TR
高效升压电源供应和线性调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM41286 是一款高效的升压电源供应和线性调节器,能够将12V标称输入转换为14V/19V标称输出。它还包括一个线性调节阶段,用于传输音调信号,支持DiSEqC 1.X标准,具有可编程电缆压降补偿功能。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM41286YPS8G/TR
- 商品编号
- C699540
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 7V~14V | |
| 输出电压 | 14V；19V | |
| 输出电流 | 500mA | |
| 开关频率 | 22kHz；1.41MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
该设备是一种高效的升压电源，可将标称12V输入转换为标称14V/19V输出，并具有用于音调信号传输的线性调节阶段。它可以对称地重复外部22kHz音调输入或根据外部开/关控制合成22kHz音调信号。在其EN引脚上施加脉冲可以启动-1V/+0.4V的压降补偿，使其适用于在输出端使用外部浪涌吸收装置和长电缆安装的情况。SGM41286提供绿色TDFN-3x3-8L和SOIC-8（裸露焊盘）封装。它的工作环境温度范围为-40°C至+85°C。
商品特性
- 7V 至 14V 输入电压
- 500mA 14V/19V 输出
- 兼容 DiSEqC 1.X
- 可编程 -1V/+0.4V 压降补偿
- 高效率低裕量架构
- 无音频噪声的低功耗运行
- 自动音调中继器或音调合成器
- LDO 输出和低带外噪声
- 内部短路保护过流保护
- 内部过温保护
- 200ms 电流限制加载浪涌窗口
- 提供绿色 TDFN-3x3-8L 和 SOIC-8（裸露焊盘）封装
- -40℃ 至 ±85℃ 工作温度范围
应用领域
- 机顶盒卫星接收机
- 电视卫星接收机
- PC卡卫星接收机
