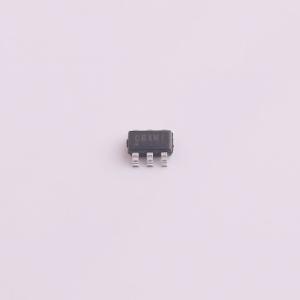

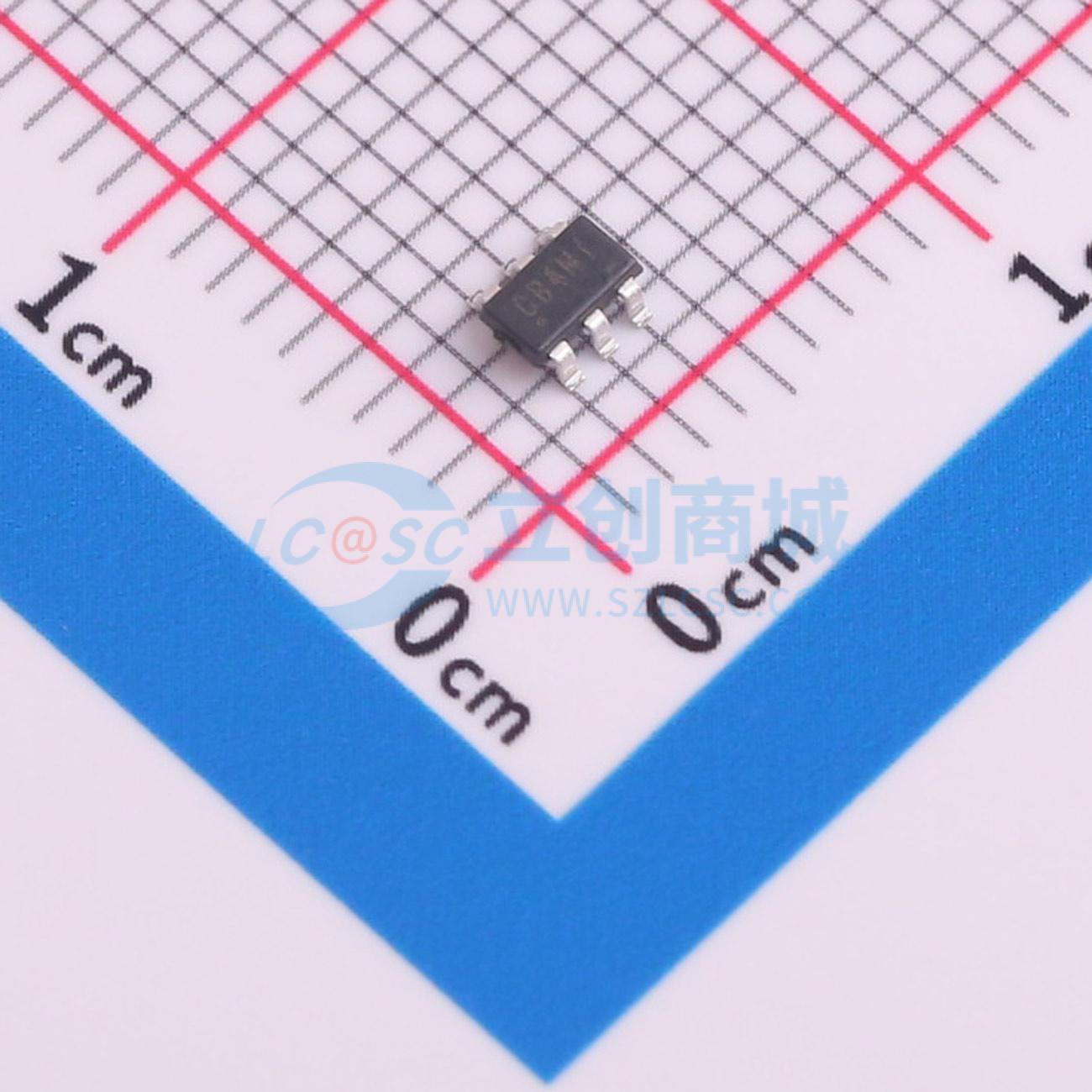

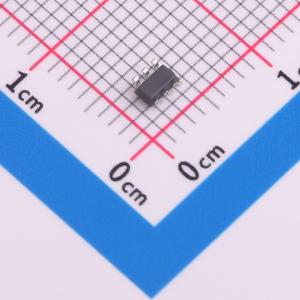

SGM6623YN6G/TR
4.4A微型升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM6623是一款高效率的微型DC/DC升压转换器,适用于电池备份和待机电源系统。输入电压范围为0.8V至12V,输出电压范围为3.3V至13V,最大输出电流为4.4A。工作频率为600kHz,具有软启动功能和多种保护特性。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM6623YN6G/TR
- 商品编号
- C699690
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.088533克(g)
- 立创商城设计参考
- DCDC升压-(1)电源输入3V以内-(2)输出5V~12V方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~12V | |
| 输出电压 | 3.3V~13V | |
| 输出电流 | 4.4A | |
| 开关频率 | 480kHz~720kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 47uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SGM6623是一款通用微型升压DC/DC开关稳压器，具有高效率，适用于电池备份和待机电源系统。其可接受的输入电压范围为0.8V至12V，可以转换为稳定的3.3V至13V输出电压，效率高达90%。SGM6623可用作1至4节电池系统的备用充电器。它以600kHz的标称开关频率工作，允许使用小型和平面电感进行紧凑设计。此外，它还具有多种内置保护功能，如逐周期过流限制、软启动、热关断和开环过压保护。
SGM6623采用绿色SOT-23-6封装。
应用领域
- 手机
- 便携式设备
- 手持仪器
- 1-、2-、3-或4-节电池系统
