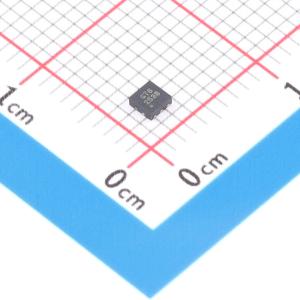

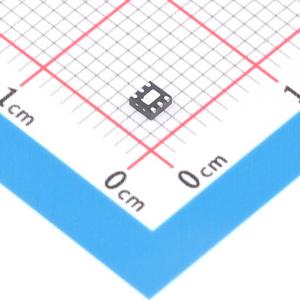

SGM6602-12YTDI6G/TR
20V输出电压升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM6602是一款集成PWM开关和隔离开关的升压转换器,输入电压范围为1.8V至5.5V,最大输出电压可达20V。默认输出电压为9V或12V,当FB引脚连接到VIN引脚时。该器件具有高达85%的效率,开关电流限制为900mA（典型值）。其1.1MHz的开关频率允许使用小型外部组件,适用于高电压和小尺寸解决方案的应用。保护功能包括输出短路保护、过压保护和热关断。工作温度范围为-40°C至+85°C。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM6602-12YTDI6G/TR
- 商品编号
- C699551
- 商品封装
- TDFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.044829克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 12V | |
| 开关频率 | 800kHz~1.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 41uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
