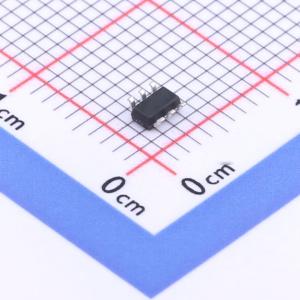

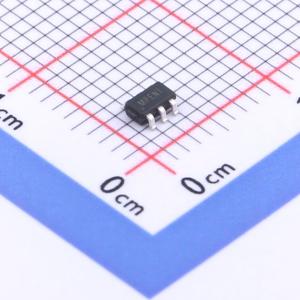

温馨提醒：图片仅供参考，商品以实物为准

SGM61410XN6G/TR

高效率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM61410是一款高频率同步降压转换器,具有集成开关。它可以在5V至42V的宽输入电压范围内提供高达600mA的输出电流。该器件适用于各种工业和汽车应用,具有低静态电流和超低关断电流。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM61410XN6G/TR
商品编号: C699689
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

SGM61410是一款高频同步降压转换器，集成了开关。它可以在5V至42V的宽输入电压范围内向输出提供高达600mA的电流。适用于具有高输入电压的各种工业或汽车应用，或用于从非稳压电源进行功率调节。此外，低至14μA的静态电流和仅0.6μA的超低关断电流使其成为电池供电应用的理想选择。

SGM61410通过在轻负载时降低开关频率来减少开关损耗和栅极驱动损耗，在宽负载范围内实现了高效率。其他特性包括内部补偿、即使在预偏置输出的情况下也能实现内部单调软启动，以及由于峰值电流模式控制器而具备快速环路响应。工作频率为1.2MHz，SGM61410可以防止EMI噪声问题，如AM收音机、ADSL和PLC应用中遇到的问题。

保护功能包括限流和短路保护、带自动恢复功能的热关断以及输出过压保护。频率折返有助于防止启动时电感电流失控。

SGM61410采用绿色SOT-23-6封装。其工作环境温度范围为-40°C至+125°C。

商品特性

宽5V至42V工作输入电压范围
0.8V内部参考电压
低静态电流：14μA（典型值）
关机电流：0.6μA（典型值）
输出电流高达600mA
1.2MHz开关频率
内部补偿和软启动，简化设计并减少外部组件
在12V/400mA下效率高达95%
0.8V至20V可调输出电压
限流和短路保护
输出过压保护和热关断
节能模式和PWM模式操作
预偏置输出的单调启动
最大占空比90%
采用绿色SOT-23-6封装
-40℃至+125℃工作温度范围

应用领域

高压电源转换
汽车系统
工业电源系统
分布式电源系统
电池供电系统
电能表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~42V
	输出电压	800mV~20V
	输出电流	600mA
	开关频率	850kHz~1.5MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	14uA
	开关管(内置/外置)	内置
	输出类型	可调
