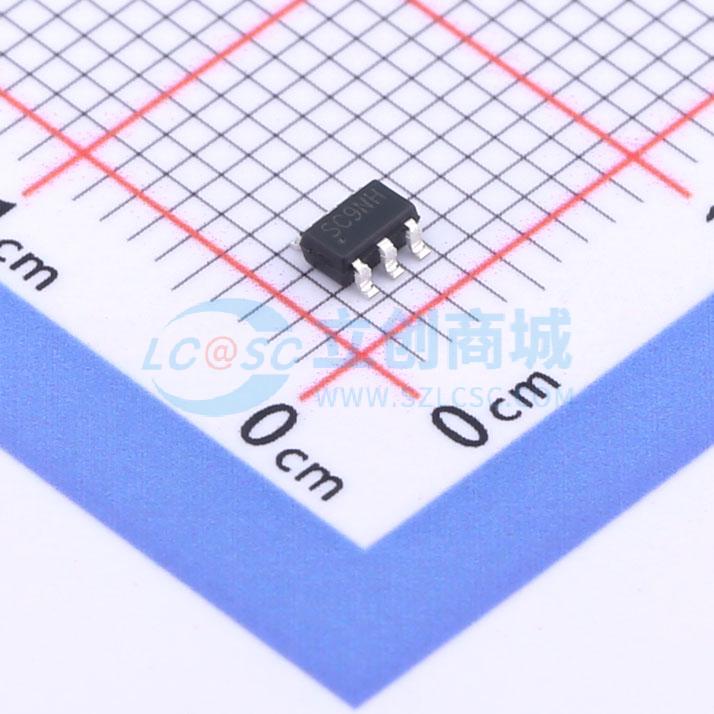

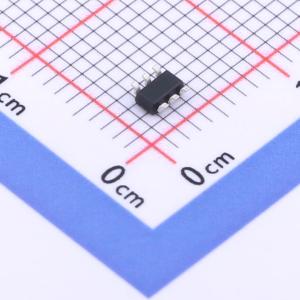

SGM6603-3.3YN6G/TR

带1.1A开关、效率达90%的同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM6603是一款固定频率、电流模式的同步升压开关稳压器。在使用单节碱性电池时，其输出电流最高可达75mA，并可将电池放电至0.9V。它也可用于从3.3V电源轨或锂离子电池生成400mA、5V的输出
品牌名称: SGMICRO(圣邦微)
商品型号: SGM6603-3.3YN6G/TR
商品编号: C699552
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.028克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

SGM6603是一款恒定频率、电流模式、同步升压开关稳压器。使用单节碱性电池时，其输出电流可高达75mA，并且可以将电池放电至0.9V。它也可以从3.3V电源轨或锂离子电池产生400mA的5V电压。高开关频率最小化了电感和电容的尺寸。集成的功率MOSFET和内部补偿使得SGM6603易于使用，并能够适应紧凑的空间。在轻负载电流下，SGM6603进入节能模式以保持高效率。抗振铃控制电路通过抑制不连续模式下的电感来减少EMI问题。SGM6603提供真正的输出断开功能，这使得在关断期间VOUT可以降至零伏而不会从输入源吸取任何电流。SGM6603-ADJ的输出电压可以通过外部电阻分压器进行编程，而SGM6603-3.3/SGM6603-5.0的输出电压则在芯片内部固定。该器件采用SOT-23-6封装。其工作环境温度范围为-40°C至+85°C。

商品特性

90% 效率同步升压转换器
器件静态电流：30μA（典型值）
关断电流小于1μA
输入电压范围：0.9V至5.5V
固定输出电压：3.3V和5.0V
可调输出电压高达5.5V
输出电压钳位：6V
低输出功率时提高效率的节能模式
关断期间负载断开
过温保护
采用绿色SOT-23-6封装
-40℃至±85℃的工作温度范围

应用领域

单节锂离子电池供电产品
移动音频播放器
手机
个人医疗产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~5.5V
	输出电压	3.3V
	输出电流	-
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	固定
