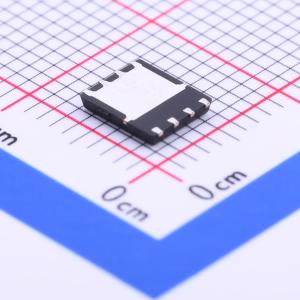

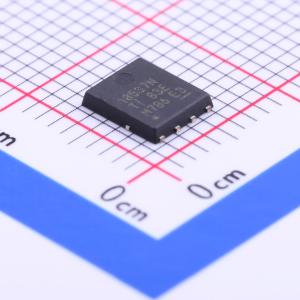

温馨提醒：图片仅供参考，商品以实物为准
CSD18537NQ5A
1个N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD18537NQ5A 采用 5mm x 6mm SON 封装的单通道、13mΩ、60V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD18537NQ5A
- 商品编号
- C72266
- 商品封装
- SON-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 10mΩ@10V,12A | |
| 耗散功率(Pd) | 3.2W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@10V | |
| 输入电容(Ciss) | 1.48nF@30V | |
| 反向传输电容(Crss) | 5.2pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 177pF |
商品概述
这款 10 毫欧、60 伏、采用 SON 封装、尺寸为 5 毫米×6 毫米的 NexFET 功率 MOSFET 旨在最大程度降低功率转换应用中的损耗。
商品特性
- 极低的 Qg 和 Qgd 值
- 低热阻
- 具有雪崩保护功能
- 无铅端子镀层
- 符合 RoHS 标准
- 无卤素
- 小外形无引脚（SON）封装，尺寸为 5 毫米x6 毫米，采用塑料材质
应用领域
- 高侧同步降压转换器 - 电机控制
