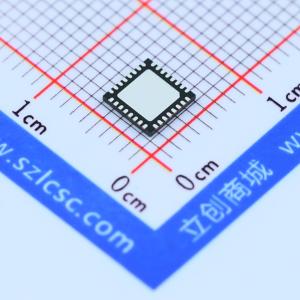

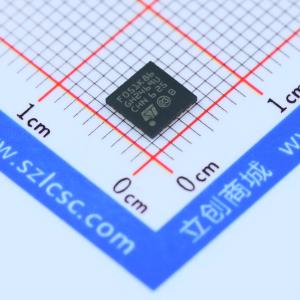

温馨提醒：图片仅供参考，商品以实物为准
STM32F051K8U6
主流ARM Cortex-M0基本型系列MCU，具有64 KB Flash、48 MHz CPU、运动控制和CEC功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：核心：ARM 32位Cortex-M0 CPU，频率高达48 MHz。16至64 KB的闪存。8 KB带硬件奇偶校验的SRAM。CRC计算单元。数字和I/O电源：VDD = 2.0V至3.6V。模拟电源：VDDA = 从VDD到3.6V
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F051K8U6
- 商品编号
- C72339
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.418克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 27 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 核心：32位ARM Cortex-M0 CPU，频率最高48 MHz
- 存储器：16至64 K字节的闪存，8 K字节带硬件奇偶校验检查的SRAM
- CRC计算单元
- 复位和电源管理：
- 数字和模拟供电：VDD = 2.0 V 至 3.6 V
- 模拟供电：VDDA = 从VDD到3.6 V
- 上电/掉电复位（POR/PDR）
- 可编程电压检测器（PVD）
- 低功耗模式：睡眠、停止、待机
- 用于RTC和备份寄存器的VBAT供电
- 时钟管理：
- 4至32 MHz晶体振荡器
- 32 kHz RTC振荡器带校准
- 内部8 MHz RC振荡器，带x6 PLL选项
- 内部40 kHz RC振荡器
- 最多55个快速I/O，所有均可映射到外部中断向量，最多36个I/O支持5 V耐压能力
- 5通道DMA控制器
- 一个12位、1.0 μs ADC（最多16通道）：
- 转换范围：0至3.6 V
- 独立模拟供电，范围2.4 V至3.6 V
- 一个12位DAC通道
- 两个快速低功耗模拟比较器，可编程输入和输出
- 最多18个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 最多11个定时器：
- 一个16位7通道高级控制定时器，支持6通道PwM输出，带死区生成和紧急停止
- 一个32位和一个16位定时器，最多4个IC/OC，可用于IR控制解码
- 一个16位定时器，带2个IC/OC，1个OCN，死区生成和紧急停止
- 两个16位定时器，每个带IC/OC和OCN，死区生成，紧急停止和调制门用于IR控制
- 一个16位定时器，带1个IC/OC
- 独立和系统看门狗定时器
- SysTick定时器：24位递减计数器
- 一个16位基本定时器，用于驱动DAC
- 通信接口：
- 最多两个I2C接口；其中一个支持Fast Mode Plus（1 Mbit/s），20 mA电流沉，SMBus/PMBus和从停止模式唤醒
- 最多两个USART，支持主同步SPI和调制解调器控制；其中一个带ISO7816接口，LIN，IrDA功能，自动波特率检测和唤醒功能
- 最多两个SPI（18 Mbit/s），4至16位可编程帧格式，其中一个与I2S接口复用
- HDMI CEC接口，接收到头信息时唤醒
- 串行线调试（SwD）
- 96位唯一ID
- 所有封装均为ECOPACK2
