温馨提醒：图片仅供参考，商品以实物为准

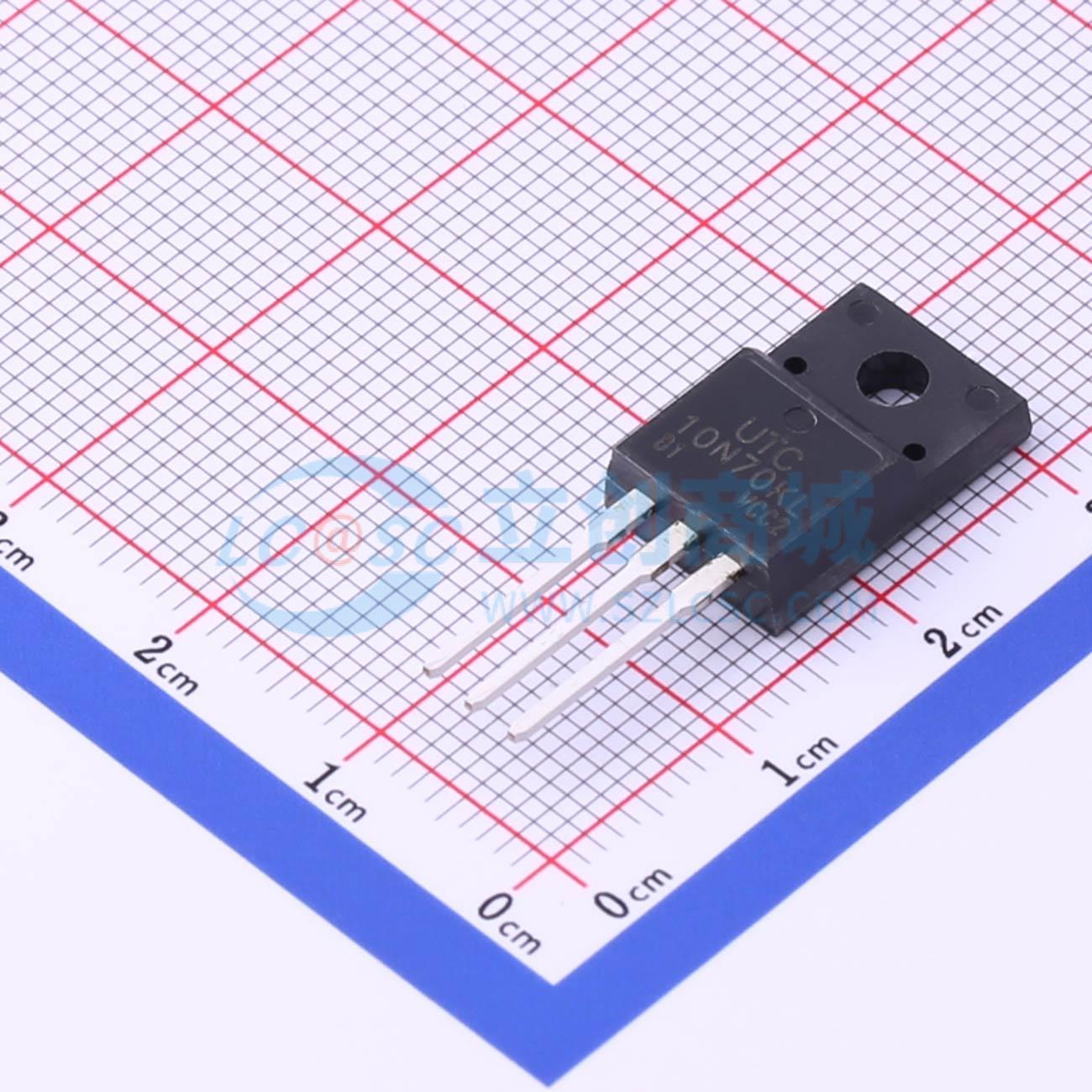

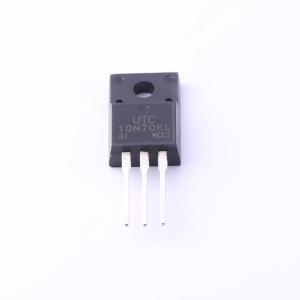

10N70KL TO-220F1
10N70KL TO-220F1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- 10N70KL TO-220F1
- 商品编号
- C696242
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 110nC@10V | |
| 输入电容(Ciss) | 1.712nF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
UTC 10N70K是一款N沟道功率MOSFET,采用UTC先进技术,可为客户提供极小的导通电阻和卓越的开关性能等。 UTC 10N70K通常应用于高效DC - DC转换器、PWM电机控制和桥式电路等。
商品特性
- RDS(ON) < 1.2 Ω @ VGS = 10 V,ID = 5 A
- 低栅极电荷(典型值44nC)
- 低CRSS(典型值10 pF)
- 高开关速度
- 改善的dv/dt能力
应用领域
-高效DC-DC转换器-PWM电机控制-桥式电路
