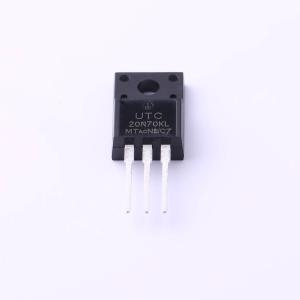

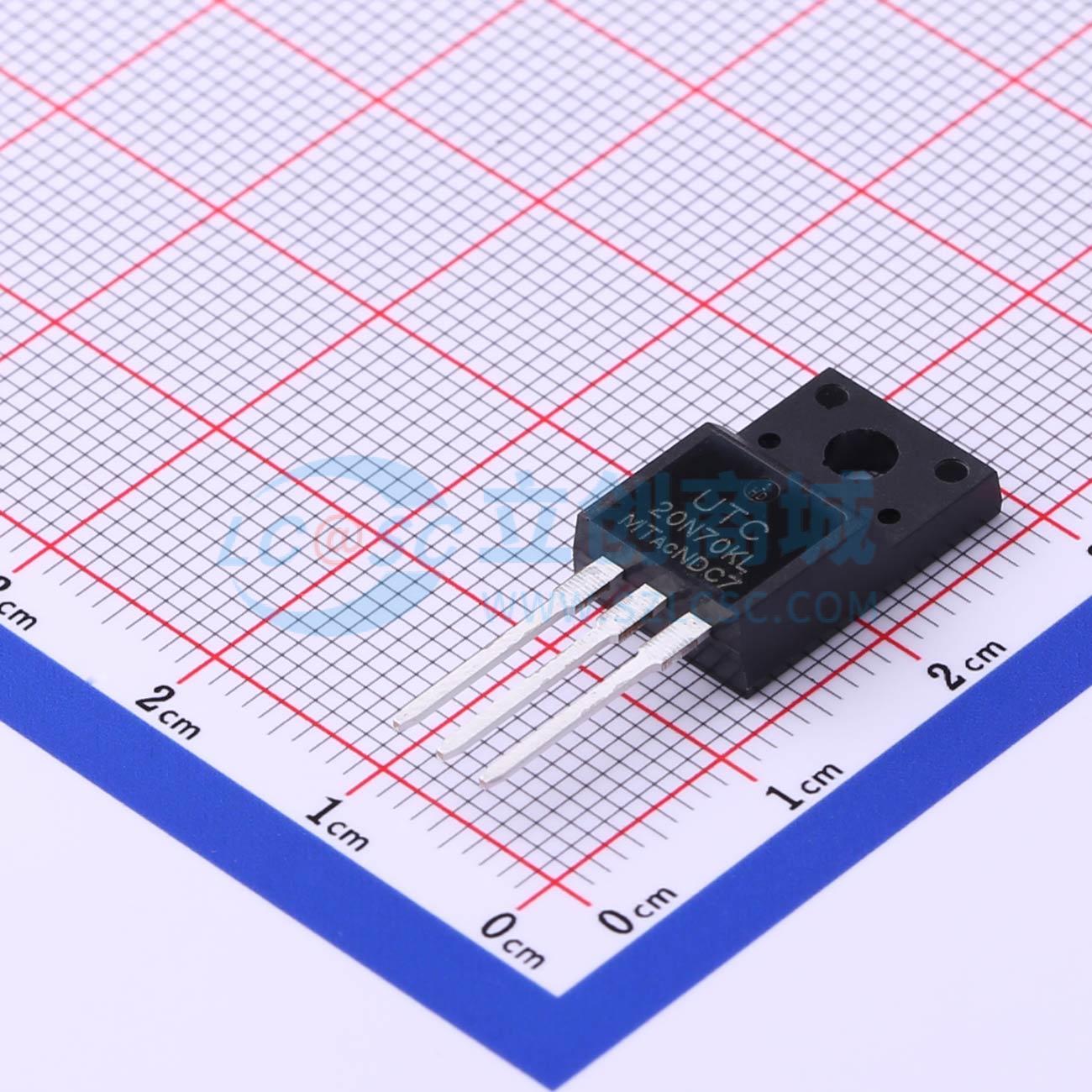

20N70KL-MT TO-220F2
20N70KL-MT TO-220F2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- UTC(友顺)
- 商品型号
- 20N70KL-MT TO-220F2
- 商品编号
- C696249
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 650mΩ@10V,10A | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 54nC@10V | |
| 输入电容(Ciss) | 2.508nF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款MOSFET旨在最大程度降低导通电阻（RDS(ON)），同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 低RDS(ON)——确保将导通损耗降至最低
- 小尺寸、热效率高的封装，可实现更高密度的终端产品
- 仅占用SO - 8封装33%的电路板面积，使终端产品更小巧
- 可焊侧翼，便于光学检测
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
应用领域
-背光照明-电源管理功能-DC-DC转换器
