温馨提醒：图片仅供参考，商品以实物为准

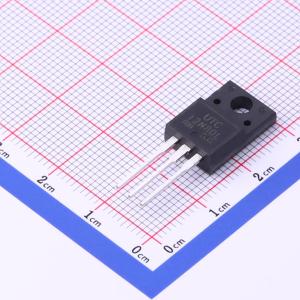

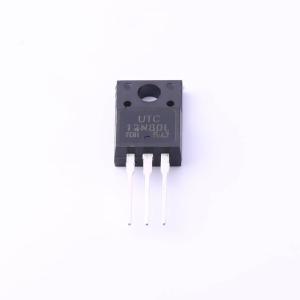

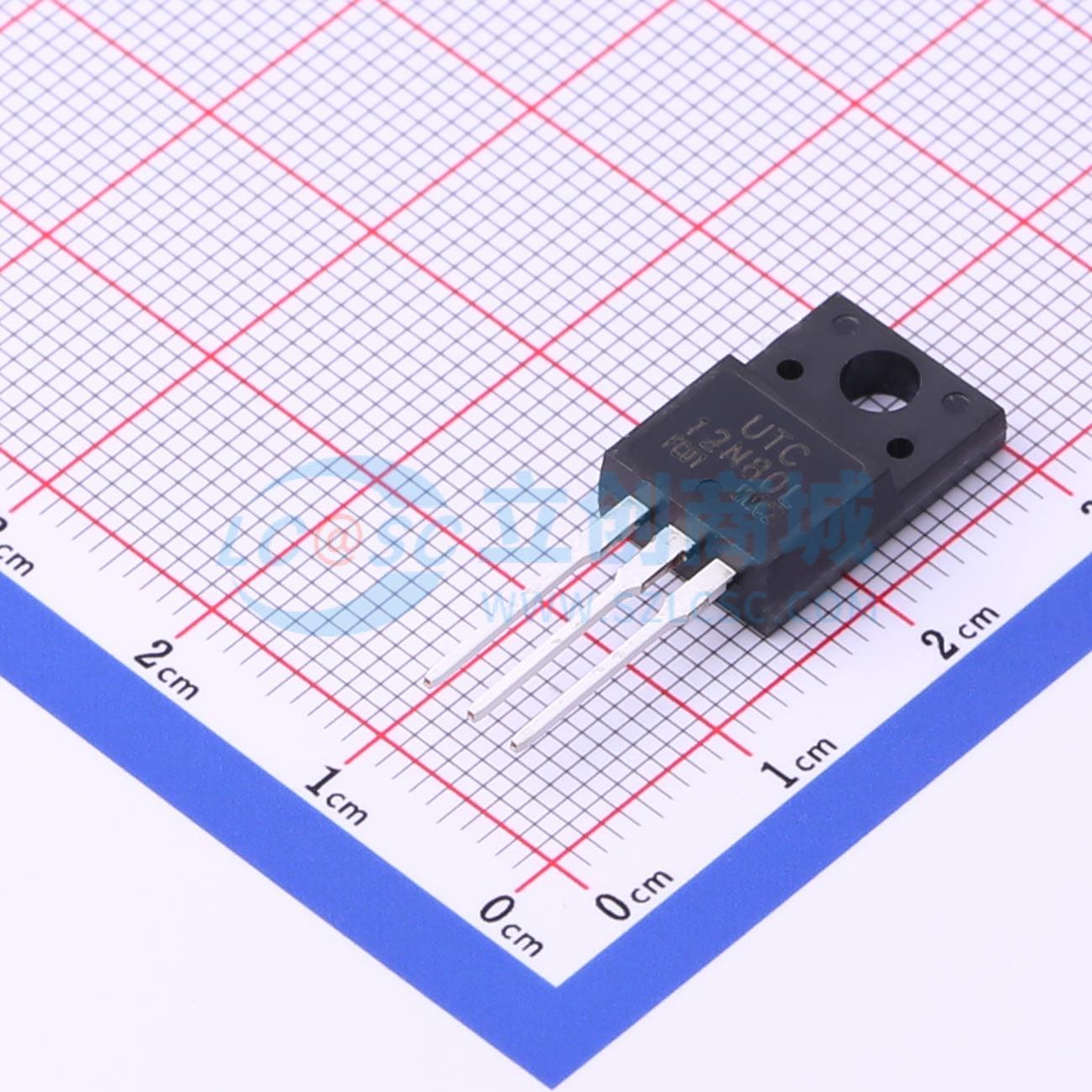

12N80L-FC TO-220F
1个N沟道 耐压:800V 电流:12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UTC 12N80-FC具备出色的导通电阻RDS(ON)、低栅极电荷，且能在低栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- UTC(友顺)
- 商品型号
- 12N80L-FC TO-220F
- 商品编号
- C696247
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 780mΩ@10V | |
| 耗散功率(Pd) | 40W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 2.283nF | |
| 反向传输电容(Crss) | 1.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 217pF |
商品概述
UTC 12N80-FC 具备出色的导通电阻 RDS(ON)、低栅极电荷,且能在低栅极电压下工作。该器件适用于作为负载开关或用于 PWM 应用。
商品特性
- 在 VGS = 10V、ID = 6.0A 条件下,RDS(ON) ≤ 0.78 Ω
- 具备快速开关能力
- 规定了雪崩能量
