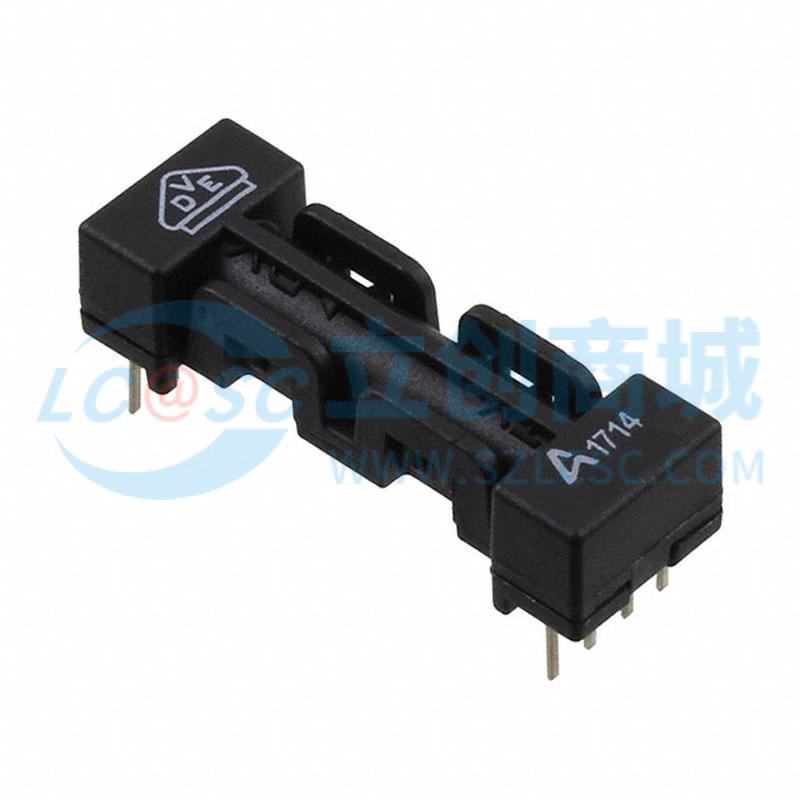

AFBR-390525RZ
- 工业品
价格：￥97.94价格含税（税率13%）
- 品牌名称
- Broadcom(博通)
- 商品型号
- AFBR-390525RZ
- 商品编号
- C691984
- 商品毛重
1克(g)
广东仓12
购买数量
个
(200个/管，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交3单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
AFBR-390525RZ 是 Broadcom/AVAGO（安华高）生产的高性能光电隔离器，采用650nm波长的光学传输技术，适用于短距离高速数据传输。
2
支持最高5 MBaud的数据传输速率，满足工业通信中对稳定性和速度的需求。
3
提供高达17kV（峰值）的工作电压和50kV（峰值）的瞬态电压耐受能力，实现强电隔离，有效防止电气干扰与击穿风险。
4
通过EN 60747-5-5:2011认证，具备可靠的电气绝缘性能，适用于高安全要求的应用场景。
5
采用直插式封装设计，便于PCB安装，具有良好的机械稳定性，符合IEC 60068-2-6和IEC 60068-2-27振动与冲击测试标准。
6
具备RoHS合规性，环保无铅，符合现代电子制造规范。
7
内置LED光源为红色（650nm），属于Class 1 LED产品，对人体眼睛无危害，无需额外防护措施。
8
满足UL94-V0阻燃等级，提升系统安全性。
9
具有优异的电磁干扰（EMI）抗扰能力，在1MHz至1000MHz频段内可承受超过100V/m的电场强度。
10
支持多种推荐电路配置，兼容常见驱动芯片如SN75451、2N7002E等，简化应用设计。
使用场景 APPLICATIONS
1
工业自动化控制系统中的信号隔离与传输，例如PLC与传感器之间的通信。
2
高压电力设备中的数字信号隔离，如变频器、电机控制器、电源模块等。
3
医疗电子设备中需要电气隔离的接口电路，确保患者安全与设备可靠性。
4
通信设备内部的高低压电路隔离，防止噪声耦合与电压突变影响。
5
可再生能源系统（如光伏逆变器）中的信号传输路径，实现高压侧与低压侧的安全通信。
6
数据采集系统中用于模拟或数字信号的隔离传输，避免地环路干扰。
7
任何需要高电压隔离、抗干扰能力强且传输速率在5MBaud以内的应用场景。
注意事项 PRECAUTIONS
1
严禁对AFBR-390525RZ器件进行弯折操作，否则可能导致内部光学结构损坏，影响性能甚至失效。请严格按照图示警告标签执行操作。
2
器件为湿度敏感元件，MSL等级为3级（JEDEC J-STD-020D）。未开封的器件可在5°C~40°C、相对湿度≤90%环境下存储最长12个月；一旦拆封，应在30°C以下、RH≤60%环境中存放不超过168小时。
3
若拆封后超过一周才进行焊接，建议在焊前进行烘烤处理：将器件置于浅容器中，不相互接触，放入烘箱以100°C加热24小时，以降低吸湿带来的热应力。
4
必须在静电防护区域（ESD Protected Area）内操作，佩戴防静电腕带，使用防静电工具、工作台、地板及包装材料。器件已通过HBM ±2000V ESD测试，但仍需严格遵守ESD防护规程。
5
禁止手工焊接或返工，若必须进行，需先烘烤24小时，并控制焊点温度低于350°C，持续时间少于3秒，避免因热应力导致封装开裂或光学性能下降。
6
清洗时应使用易挥发溶剂，如甲醇、异丙醇、己烷、庚烷、去离子水或皂液。禁止使用含卤素的碳氢化合物、酮类（如MEK）、丙酮、氯仿、乙酸乙酯、苯酚、二氯甲烷、N-甲基吡咯烷酮等腐蚀性或有害化学品。
7
最大环境工作温度不得超过85°C，建议优化PCB散热设计，包括缩短引脚到焊点的距离、增大导体面积、保持良好气流流通，并避免与其他发热元件靠近。
8
装配过程中注意保护引脚，避免直接接触金属部件造成短路或氧化。
9
所有运输与存储均应使用防静电管+防潮袋（MBB）包装，配备干燥剂和湿度指示卡，确保器件始终处于受控环境中。
