.ENS1EVKB
二十四通道可编程通用神经调控脑机接口芯片开发demo板
- 描述

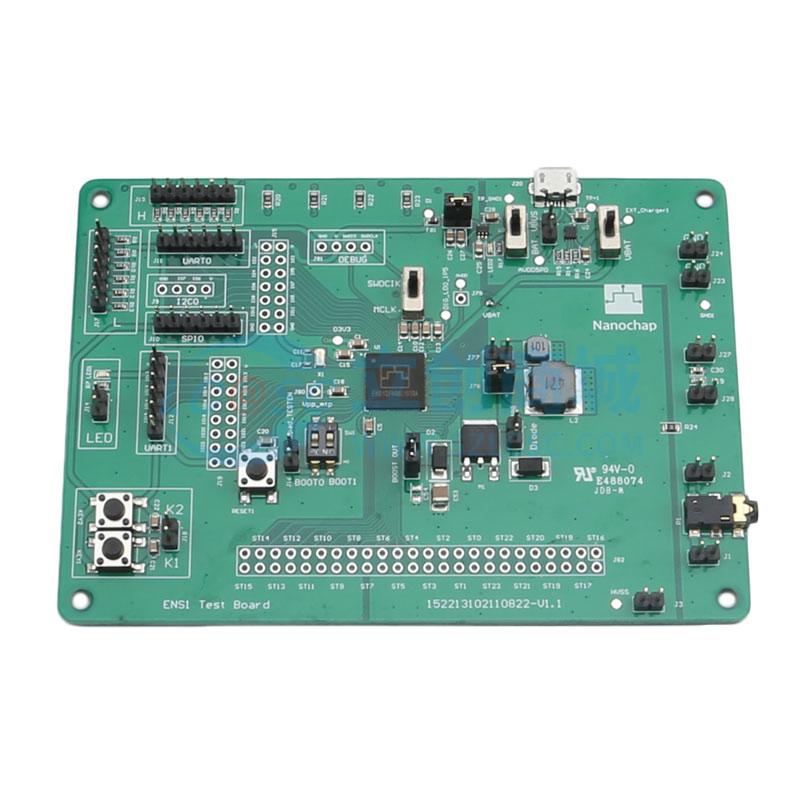

- ENS1EVKB 开发板是基于ENS001-A 全功能神经刺激芯片制作，主要用于对ENS001-A 芯片的验证，并可体验不同波形的实际刺激效果。板上留有阻容式模拟负载用于测试，以及刺激驱动器所需的boost电路，多种数字接口，OLED接口，方便进行产品开发前的方案验证，可用于验证体外高压刺激，中压刺激及低压刺激全部通道（共24个电极通道）。
- 品牌名称
- NANOCHAP(暖芯迦)
- 商品型号
- .ENS1EVKB
- 商品编号
- C6284804
- 包装方式
- 袋装
- 商品毛重
- 62.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | ARM | |
| 运行内存 | 8K |
| 属性 | 参数值 | |
|---|---|---|
| 供电方式 | USB | |
| 分辨率 | 12bit |
商品概述

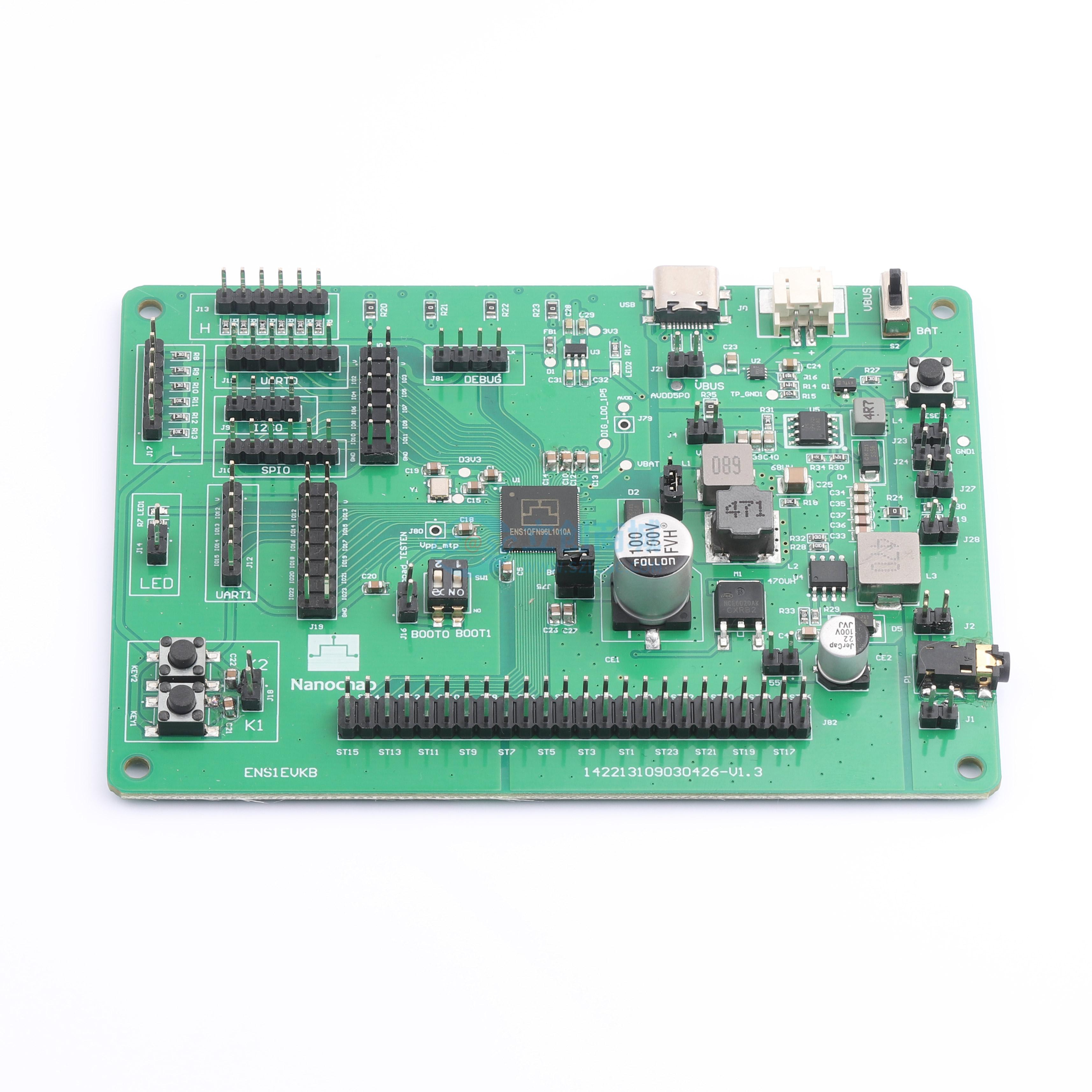

ENS1EVKB全功能开发板适用于操作参考。该开发板有下拉电位排针、上拉电位排针、SWD调试接口、SGM2036 - 3.3芯片、SGM40561 - 4.2锂电池充电管理芯片、模拟负载等。模拟负载用于刺激电流的输出与测试。BOOST部分电路包含电感、电容、肖特基二极管等，芯片内部集成MOSFET，boost_out引脚输出电压可通过寄存器控制。开发板还有BOOT模式切换开关、RESET复位按键、电刺激引脚引出位置等。ENS001芯片有三种型号，分别是可编程通用刺激芯片ENS001 - 96L10x10 - A - PFTS（全功能）、可编程通用刺激芯片ENS001 - 64L8x8 - A3 - PFTS（四通道）、可编程通用刺激芯片ENS001 - 64L8x8 - A2 - PFTS（双通道）。ENS1A芯片集成了crotex - m0内核、32KB MTP存储、8KB SRAM等，还集成有专用的高压刺激驱动器。
