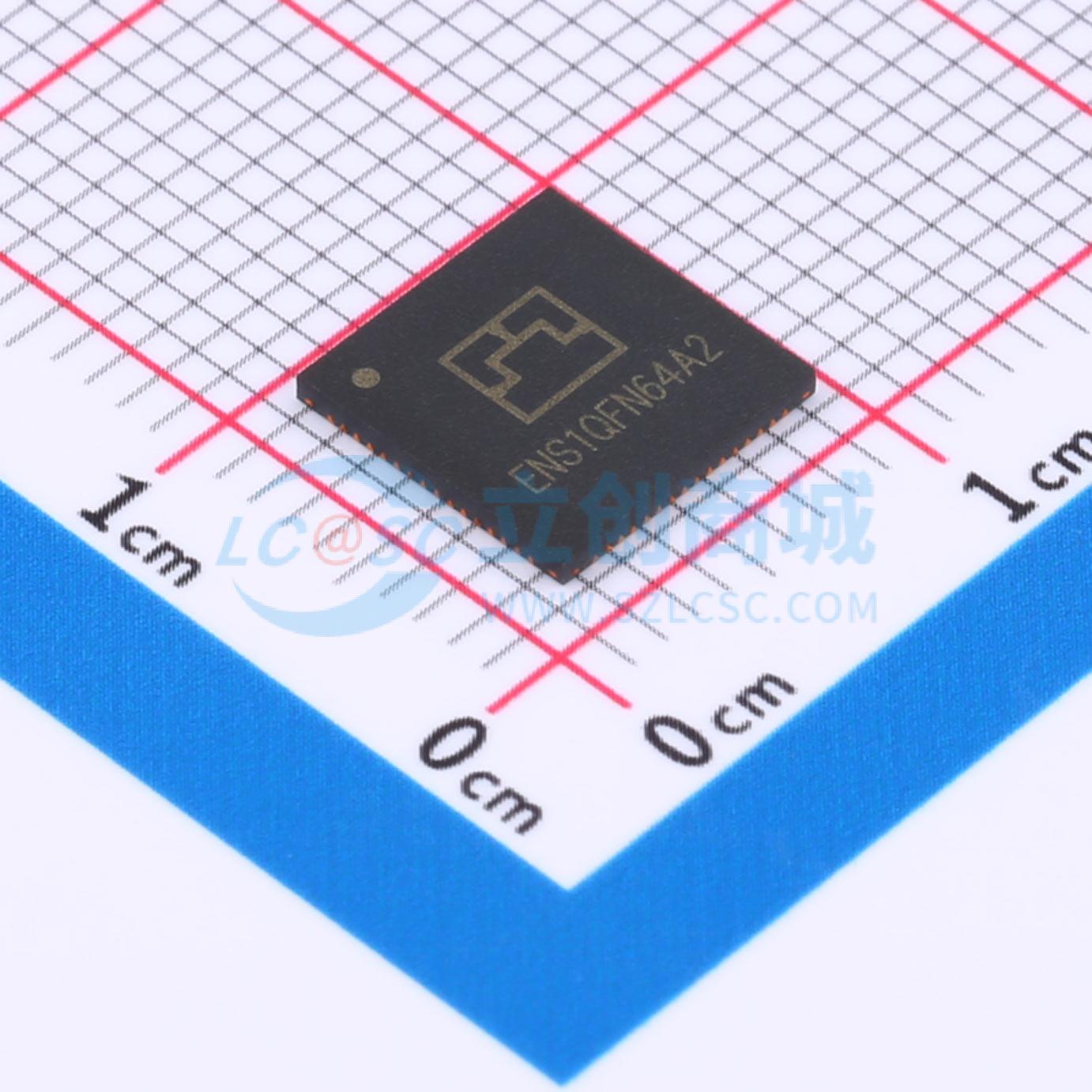

ENS001-A2

双通道可编程通用神经肌肉刺激芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ENS001-A2芯片是一款双通道神经刺激芯片，不仅能覆盖传统的正弦波/方波/三角波及各种调制波形，更是支持从DC到50kHz以上的任意电流波形输出。可应用于体外神经/肌肉电刺激等众多领域。该芯片集成了32MHz ARM处理器，多通道恒流源输出的刺激驱动电路、片上充电电路、可配置升压直流转换器、LCD屏幕驱动、12位AD信号采集以及温度传感器等模块。电压最高为单向60V 刺激脉宽 10μs~1s，量程：1~33mA，系统OSC：HSI_32M +-2%，产品FLASH空间：28KB，输出电流波形种类：所有波形
品牌名称: NANOCHAP(暖芯迦)
商品型号: ENS001-A2
商品编号: C6284809
商品封装: QFN64L
包装方式: 托盘
商品毛重: 0.9克(g)

商品参数

商品概述

ENS1A2 is a single-chip stimulation device. It integrates a powerful ARM microcontroller, a battery charger circuit, a power switch, a high-voltage boost converter, and a highly flexible stimulation block. ENS1 can be used in target applications with minimal off-chip components. The stimulator block is designed to drive bidirectional stimulation current pulses up to 120mA. The chip has 2 high-voltage stimulation channels. ENS1 generates a variety of stimulation modes to support various applications. The system can be configured to support中频物理治疗, conventional TENS, muscle rehabilitation, and implantable stimulation.

商品特性

工作温度范围： -40℃ 至 85℃
工作电压范围：3V 至 5V
集成式5~60V 高压升压转换器
32-位ARM Cortex-M0 CPU，频率可达32MHz
32K 字节MTP 内存
8K 字节SRAM
HSI RC 4 - 32MHz
高达32MHz 的外部时钟
LSI RC 约32KHz
32.768kHz 外部晶振LSE OSC
低功率运行模式
睡眠模式
低功率睡眠模式
待机模式
2 个高范围驱动器(4 个电极)(最大60V)
输出电流：33uA ~ 100mA，255 步进（最大可输出120mA 电流）
输出单位电流：33uA ~ 264uA，8 级
2us~无限宽脉冲
高达250kHz 正弦/三角形/方形或任意波形
可用于TENS，IFT，EMS
12-位ADC：0 至VDD 转换范围
温度传感器
COMPx2
PGA
集成电池充电器
通电/断电复位 (POR/PDR)
低压检测器 (LVD)
LCD 驱动COMx1，SEGx15
96-位唯一性标识
通信接口
各种各样的计时器
实时时钟 (RTC)
看门狗定时器(WDT)
脉宽调制(PWM)
32-位定时器 x2
32-位或16-位双定时器
SysTick 定时器

应用领域

肌肉强化与弱肌康复
中频物理治疗
大脑深层刺激

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(348个/托盘，最小起订量 1 个)

个

起订量：1 个348个/托盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	32MHz
	程序存储器类型	MTP

	属性	参数值
	I/O数量	24
	ADC(位数)	12bit
	工作电压	3V~5V
