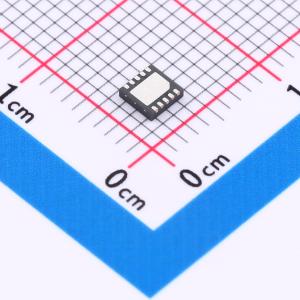

温馨提醒：图片仅供参考，商品以实物为准

LTC5582IDD#TRPBF

40MHz至10GHz RMS响应功率检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC5582是一款40MHz至10GHz RMS响应功率检测器，能够精确测量宽动态范围内的AC信号功率，从-60dBm到2dBm（取决于频率）。该检测器适合用于多种RF标准，包括LTE、WiMAX、W-CDMA、CDMA2000、TD-SCDMA和EDGE。
品牌名称: ADI(亚德诺)
商品型号: LTC5582IDD#TRPBF
商品编号: C688692
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

LTC5582是一款40MHz至10GHz的均方根响应功率检测器。它能够对具有宽动态范围的交流信号进行精确功率测量，根据频率不同，动态范围为–60dBm至2dBm。交流信号的功率以等效的分贝标度值精确转换为线性标度的直流电压，且与输入信号波形的波峰因数无关。LTC5582适用于多种RF标准的精确RF功率测量和电平控制，包括LTE、WiMAX、W-CDMA、CDMA2000、TD-SCDMA和EDGE。直流输出通过一个能够驱动高电容负载的低输出阻抗放大器进行缓冲。该器件采用10引脚3mm × 3mm DFN封装，引脚与LT5570兼容。

商品特性

频率范围：40MHz至10GHz
线性动态范围：高达57dB
对高波峰因数调制波形进行精确的均方根功率测量
出色的温度稳定性：±0.5dB（典型值）
动态范围内线性误差低
单端或差分RF输入
快速响应时间：上升时间90ns
低电源电流：3.3V时为41.6mA（典型值）
小型3mm × 3mm DFN10封装
通过AEC-Q100汽车应用认证

应用领域

均方根功率测量
功率放大器功率控制
收发增益控制
LTE、WiMAX、W-CDMA、CDMA2K、TD-SCDMA、EDGE基站
点对点微波链路
RF仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	RF检波器
	频率	40MHz~10GHz
	输入范围	-57dBm~2dBm
	精度	±0.5dB

	属性	参数值
	工作电压	3.1V~3.5V
	工作电流	41.6mA
	工作温度	-40℃~+105℃
