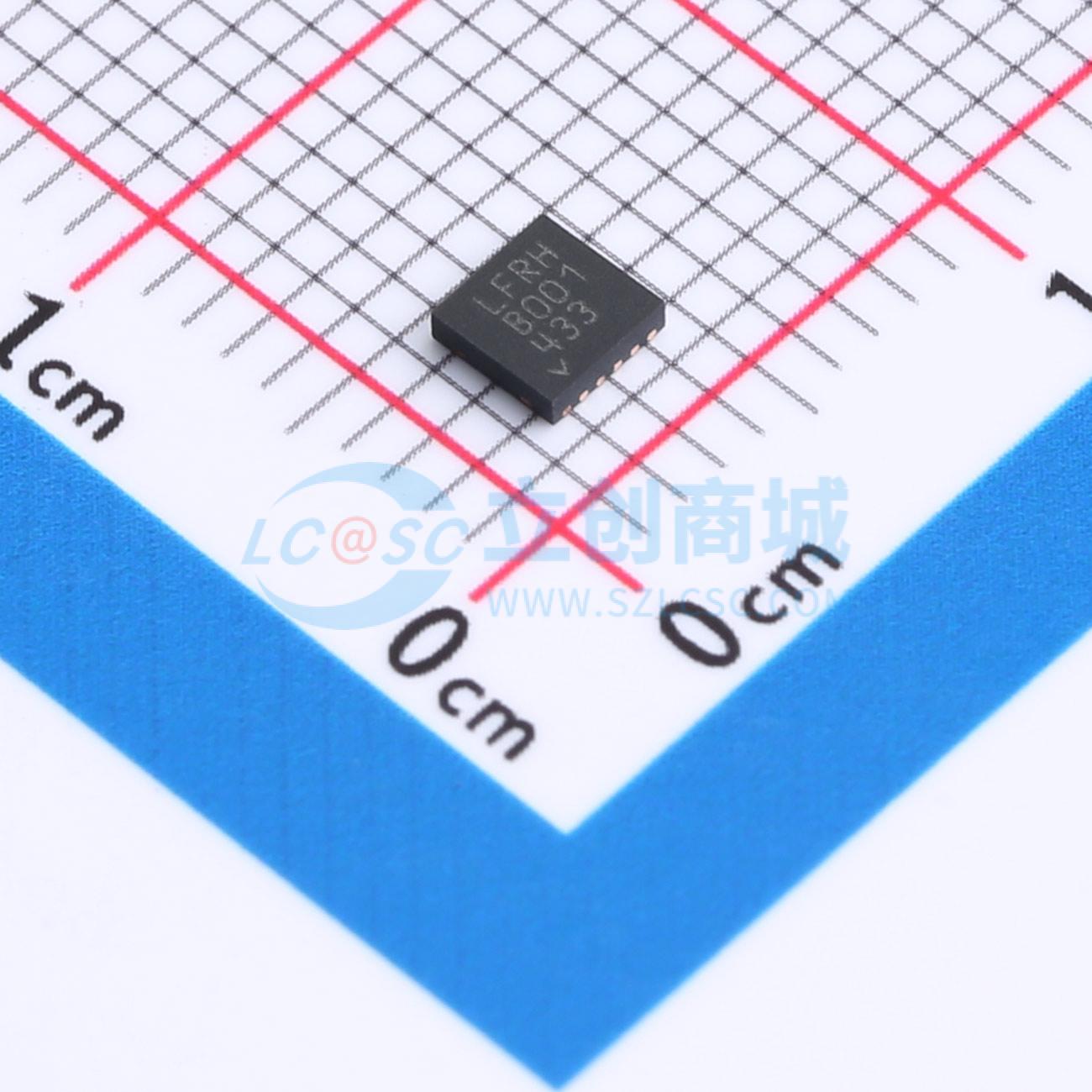

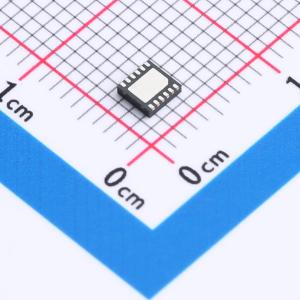

温馨提醒：图片仅供参考，商品以实物为准

LTC5587IDD#TRPBF

6 GHz 均方根功率检测器带数字输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具数字输出的6GHzRMS功率检波器
品牌名称: ADI(亚德诺)
商品型号: LTC5587IDD#TRPBF
商品编号: C688698
商品封装: DFN-12-EP(3x3)
包装方式: 编带
商品毛重: 0.436364克(g)

商品参数

商品概述

LTC5587是一款10MHz至6GHz的低功耗单片精密均方根（RMS）功率检测器，集成了12位串行模数转换器（ADC）。该RMS检测器采用专有技术，能够准确测量波峰因数高达12dB的调制信号的射频功率。在输入频率为2.14GHz时，检测范围为–34dBm至6dBm。检测器的串行数字输出是一个12位字值，与以dBm为单位测量的射频信号功率成正比。LTC5587适用于多种射频标准的精密功率测量，包括LTE、WiMAX、W-CDMA、TD-SCDMA、CDMA、CDMA2000、EDGE、GSM等。检测器的直流输出通过片上300Ω电阻与模拟输出引脚（V0UT）串联。这使得在模数转换之前，可以使用片外电容对输出调制纹波进行进一步滤波。ADC的特性包括无数据延迟、无丢码，采样率高达500ksps。专用的外部参考引脚（VREF）可连接到VDD或其他合适的低阻抗电压参考源，以设置ADC的满量程输入电压范围。ADC还具有每次转换后自动断电的功能，使LTC5587非常适合低功耗应用。

商品特性

频率范围：10MHz至6GHz
高精度测量高波峰因数（高达12dB）波形的功率
40dB对数线性动态范围
出色的温度稳定性
单端射频输入
0.014dB/位（12位）ADC分辨率（VREF = 1.8V）
ADC采样率高达500ksps
SPI/MICROWIRE串行输入输出
兼容1V至3.6V数字逻辑
快速响应时间：上升时间1μs，下降时间8μs
低功耗：3.3V、500ksps时电流为3mA
小型3mm × 3mm 12引脚DFN封装

应用领域

LTE、WiMAX、W-CDMA、TD-SCDMA、CDMA、CDMA2000、EDGE、GSM
皮基站、毫微微基站射频功率控制
无线中继器
有线电视/数字视频广播发射机
MIMO无线接入点
便携式RMS功率测量
天线监测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF检波器
	频率	10MHz~6GHz
	输入范围	-34dBm~6dBm
	精度	±1dB

	属性	参数值
	工作电压	1V~3.6V
	工作电流	3mA
	工作温度	-40℃~+85℃
