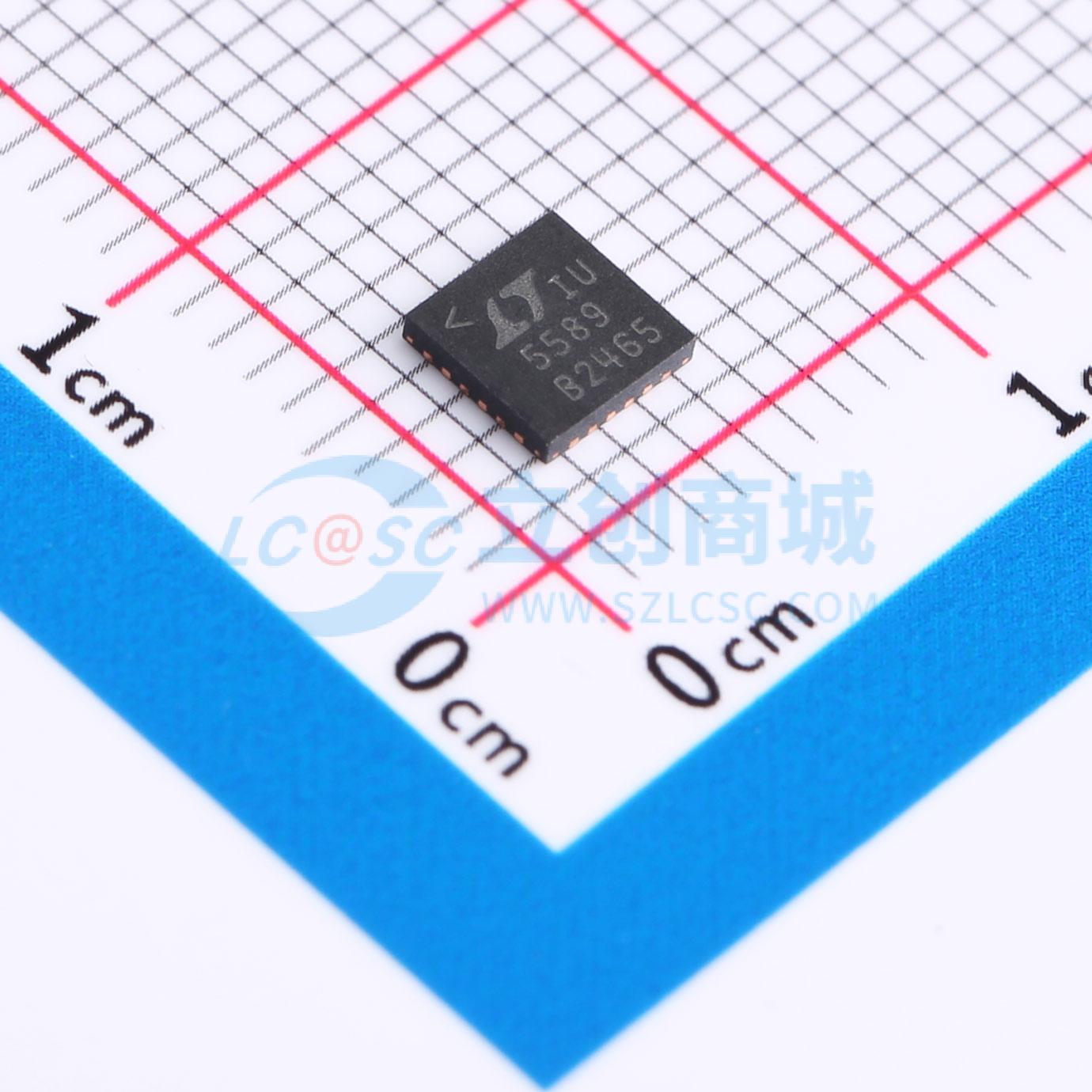

温馨提醒：图片仅供参考，商品以实物为准
LTC5589IUF#PBF
700MHz 至 6GHz 低功率直接正交调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 700MHz至6GHz低功率直接正交调制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC5589IUF#PBF
- 商品编号
- C688700
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF调制器和解调器 | |
| 频率 | 700MHz~6GHz | |
| 增益 | - | |
| 工作电压 | 2.7V~3.6V | |
| 输出功率 | -6dBm |
| 属性 | 参数值 | |
|---|---|---|
| 本底噪声 | -160dBm/Hz | |
| 工作电流 | 29.5mA | |
| 工作温度 | - | |
| 噪声系数 | - |
商品概述
LTC5589 是一种专为低功耗无线应用设计的直接转换 I/Q 调制器，能够对 RF 载波上的差分基带 I 和 Q 信号进行直接调制。通过向 I 和 Q 输入端施加 90° 相移信号，可以实现单边带调制或边带抑制上变频。I/Q 基带输入端口可以与具有约 1.4V 共模电压电平的源进行交流或直流耦合。SPI 接口控制供电电流、调制器增益，并允许调整 I 和 Q 增益和相位不平衡以优化 LO 载波馈通和边带抑制。LO 端口可以用正弦波或方波 LO 驱动。LO 和 RF 端口上的固定 LC 网络覆盖 700MHz 至 6GHz 的工作范围。可以激活片上温度计来补偿增益-温度变化。使用片上二极管可以进行更精确的温度测量。此外，还可以使用连续模拟增益控制（VCTRL）引脚进行快速功率控制。
应用领域
- 无线麦克风
- 电池供电的收音机
- 向量调制器
- 2.45GHz和5.8GHz发射机
- 软件定义无线电(SDR)
