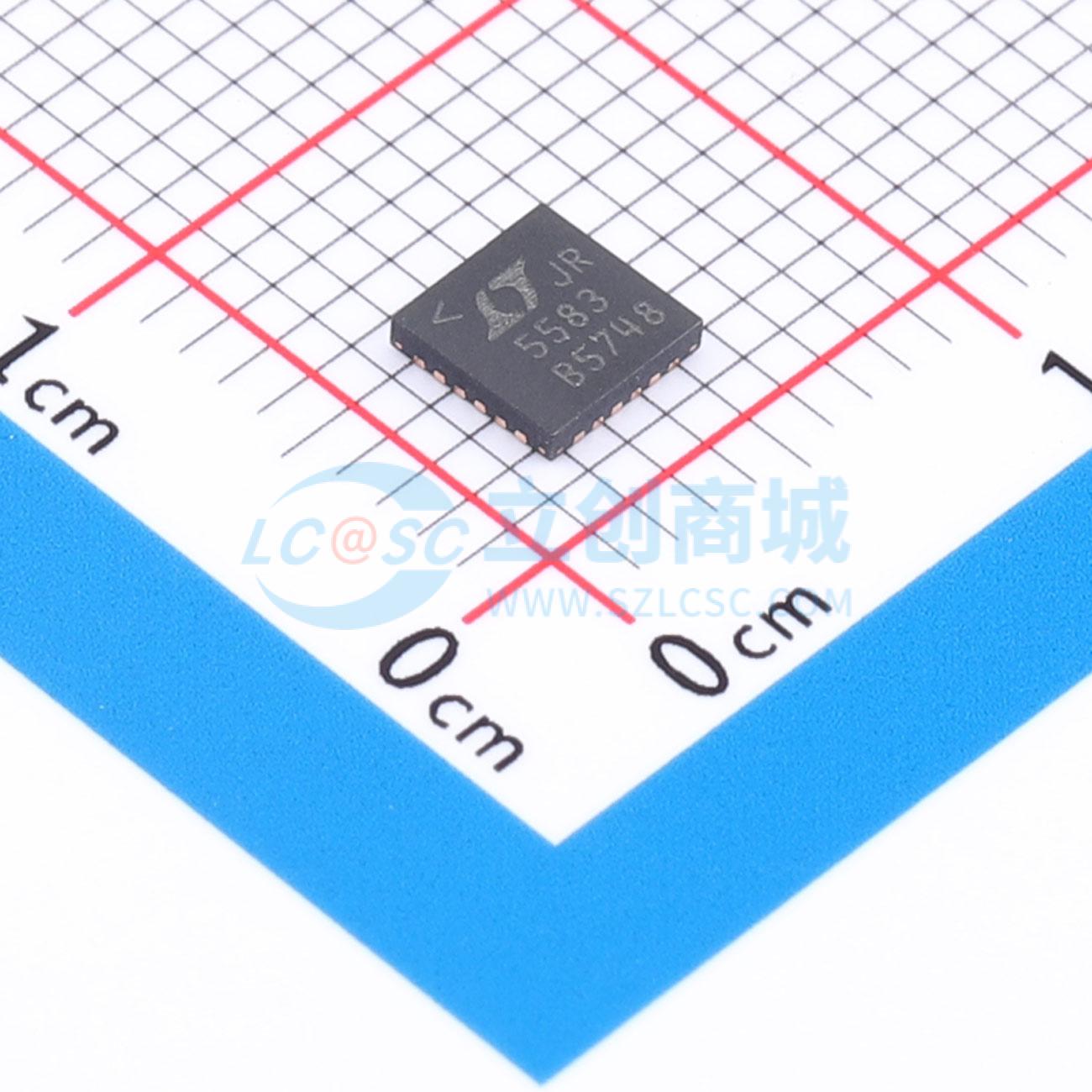

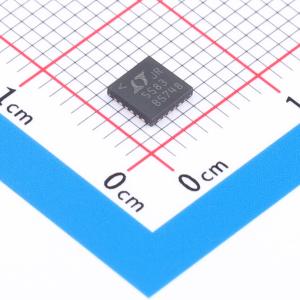

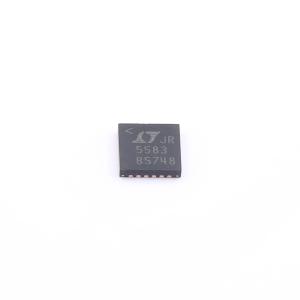

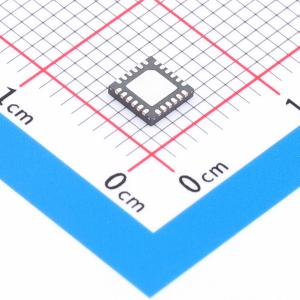

LTC5583IUF#TRPBF

匹配双通道6GHz RMS功率检测器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LTC5583是一款双通道RMS功率检测器，能够测量两个AC信号的动态范围，从-59dBm到4dBm，适用于多种RF标准，包括LTE、EDGE、W-CDMA、CDMA2000、TD-SCDMA和WiMAX。
品牌名称: ADI(亚德诺)
商品型号: LTC5583IUF#TRPBF
商品编号: C688693
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.246克(g)

商品参数

	属性	参数值
	工作电压	3.1V~3.5V
	工作电流	90.1mA
	功能特性	温度补偿；包络检测；均方根检测；多通道功率检测

商品概述

LTC5583 是一款双通道均方根（RMS）功率检测器，能够测量两个具有宽动态范围的交流信号，根据频率不同，范围为 –59dBm 至 4dBm。每个交流信号的功率以分贝为单位的数值会精确转换为线性刻度的直流电压，且与输入信号波形的波峰因数无关。LTC5583 适用于多种射频标准的精确功率测量和电平控制，包括 LTE、EDGE、W-CDMA、CDMA2000、TD-SCDMA 和 WiMAX。要同时操作双通道，良好的通道间隔离是必要的。对于两个输入信号频率相同的应用（例如测量电压驻波比（VSWR）），即使采用单端输入，LTC5583 在 2.14GHz 时也能提供 40dB 的隔离度，无需巴伦。当两个输入信号频率不同时，隔离度可高达 50dB。采用差分输入时，隔离度可提高至 >55dB。两个输入信号的功率差会在差分输出引脚输出。每个通道还配备一个快速包络检测器，用于跟踪射频输入信号的包络，并输出与信号瞬时功率成正比的电压。可以禁用包络检测器以降低功耗。

商品特性

频率范围：40MHz 至 6GHz
线性动态范围：高达 60dB，全温范围内精度 ±0.5dB（典型值）
即使采用单端射频输入，在 2GHz 时通道间隔离度也可达 40dB
匹配的双通道输出：<1.25dB（典型值）
单端射频输入 —— 无需变压器
对高波峰因数调制波形进行精确的均方根功率测量
差分输出可用于电压驻波比测量
快速包络检测器输出
快速响应时间：上升时间 140ns
小型 4mm × 4mm QFN24 封装

应用领域

电压驻波比监测器
多输入多输出（MIMO）发射功率控制
基站功率放大器控制
发射和接收增益控制
射频仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF检波器
	频率	40MHz~6GHz
	输入范围	-59dBm~4dBm
	精度	±0.5dB
