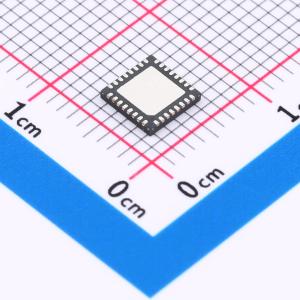

LTC5586IUH#PBF

6 GHz 高线性度 I/Q 解调器带宽宽的中频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具宽带IF放大器的6GHz高线性度I/Q解调器
品牌名称: ADI(亚德诺)
商品型号: LTC5586IUH#PBF
商品编号: C688696
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

LTC5586是一款直接变频正交解调器，针对300MHz至6GHz频率范围内的高线性度零中频和低中频接收器应用进行了优化。其非常宽的中频带宽超过1GHz，使得LTC5586特别适合于极宽带信号的解调，尤其是在数字预失真（DPD）应用中。LTC5586出色的动态范围使其适用于要求苛刻的基础设施直接变频应用。LTC5586内部的专有技术能够将OIP2优化到80dBm，并实现优于60dB的镜像抑制。直流偏移控制功能允许在A/D转换器输入处消除直流偏移，从而优化使用直流耦合中频信号路径的真实零中频接收器的动态范围。宽带RF和LO输入端口使得单个设备可以覆盖所有主要的无线基础设施频段。LTC5586的中频输出设计为可以直接与大多数常见的A/D转换器输入接口对接。该设备的高OIP3和高变频增益消除了在中频信号路径中需要额外放大器的需求。

应用领域

4G和5G基站接收器
宽带DPD接收器
点对点宽带无线电
高线性直接转换I/Q接收器
图像抑制接收器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RF调制器和解调器
	频率	300MHz~6GHz
	增益	9.2dB
	工作电压	4.75V~5.25V
	工作电流	430mA

	属性	参数值
	工作温度	-40℃~+105℃
	噪声系数	31dB
	调制方式	正交调制(IQ)
	P1dB	13dBm
	IP3	42dBm
