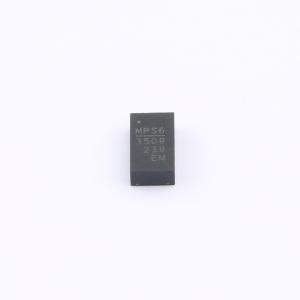

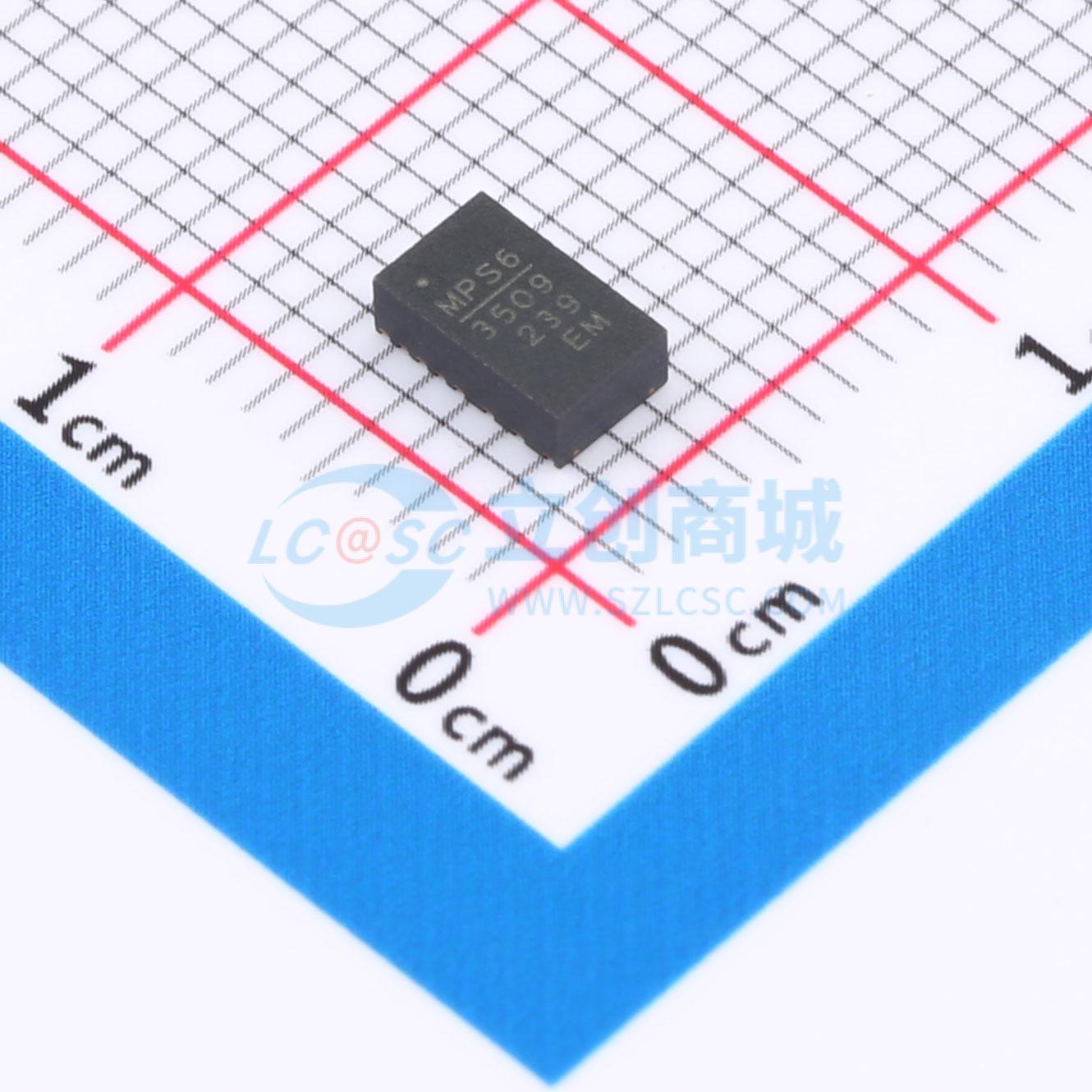

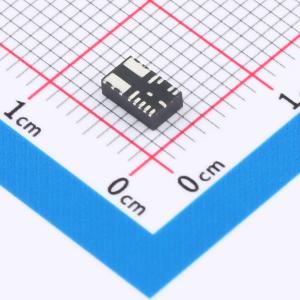

MPM3509GQVE-AEC1-Z

SMT扩展库PCB免费打样

描述: MPM3509是一款同步整流降压转换器，内置功率MOSFET、电感和电容。MPM3509提供了非常紧凑的解决方案，仅需四个外部元件，就能在较宽的输入电源范围内实现0.9A的连续输出电流，并具备出色的负载和线性调整率。MPM3509以2.2MHz的开关频率工作，可实现快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断。MPM3509消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3509采用节省空间的QFN - 17（3mmx5mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3509GQVE-AEC1-Z
商品编号: C6228610
商品封装: QFN-17(3x5)
包装方式: 编带
商品毛重: 0.62克(g)

商品参数

商品概述

MPM3509是一款同步整流降压转换器，内置功率MOSFET、电感和电容。MPM3509提供了非常紧凑的解决方案，仅需四个外部元件，就能在较宽的输入电源范围内实现0.9A的连续输出电流，并具备出色的负载和线性调整率。MPM3509以2.2MHz的开关频率工作，可实现快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断。 MPM3509消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3509采用节省空间的QFN - 17（3mmx5mmx1.6mm）封装。

商品特性

完整的开关模式电源
4V至36V宽工作输入范围
0.9A连续负载电流
90mΩ/50mΩ低RDS(ON)内部功率MOSFET
固定2.2MHz开关频率
高输入电压时频率折返
450kHz至2.2MHz频率同步
强制连续导通模式（CCM）
电源正常（PG）指示
带谷底电流检测和打嗝功能的过流保护（OCP）
热关断
输出从0.8V可调
采用QFN - 17（3mmx5mmx1.6mm）封装
符合CISPR25 5级标准
可焊侧翼封装
符合AEC - Q100 1级标准

应用领域

工业控制
汽车
医疗和成像设备
电信应用
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4V~36V
	输出电压(Vout)	800mV~30V
	输出电流(最大值)	900mA
	静态电流(Iq)	600uA

	属性	参数值
	开关频率	2.2MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
