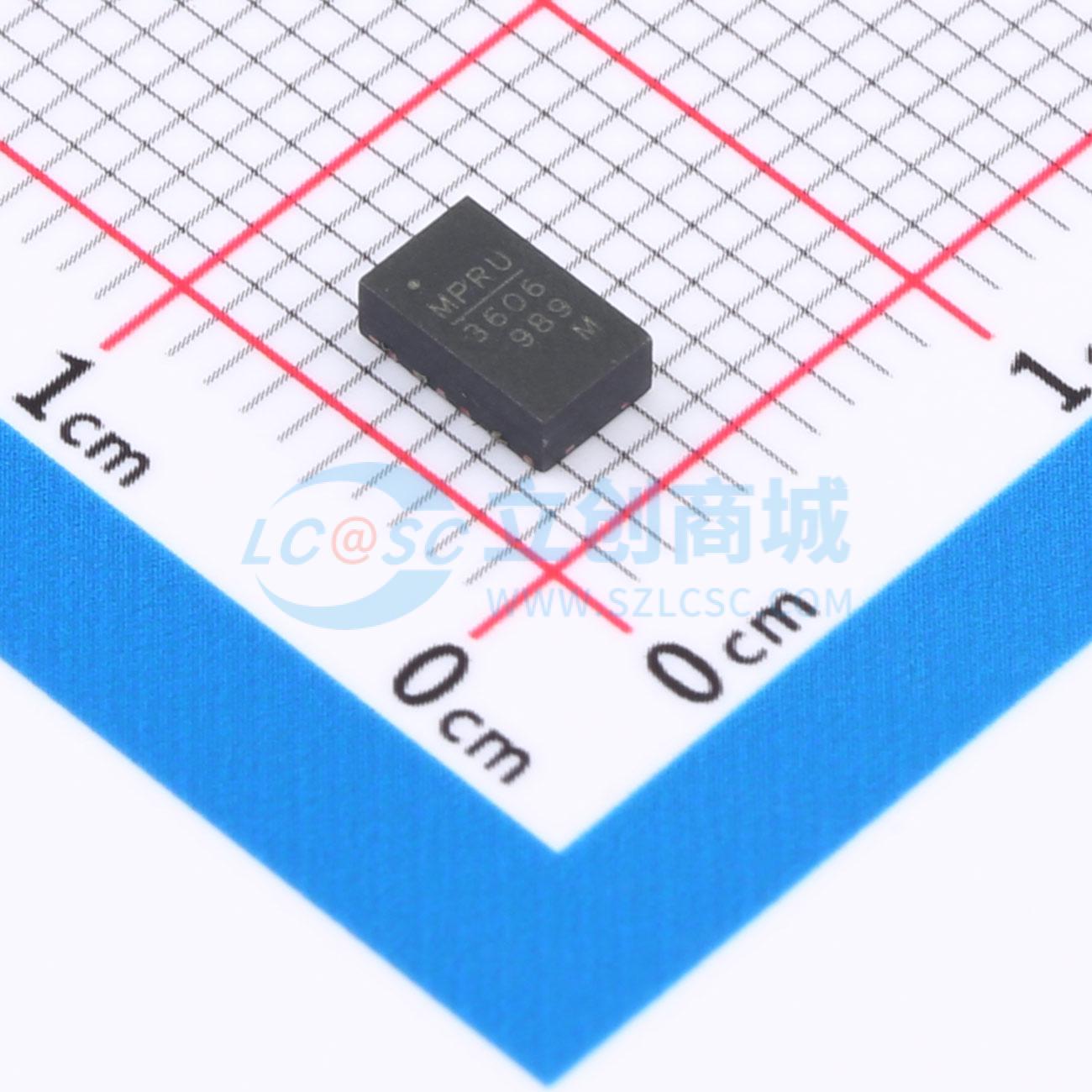

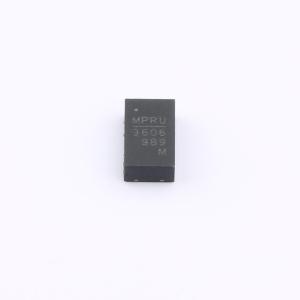

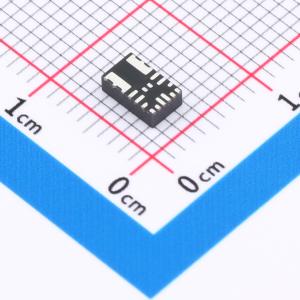

MPM3606GQV-Z

SMT扩展库PCB免费打样

描述: MPM3606 是一款同步整流降压转换器模块，内置功率 MOSFET、电感和两个电容。它提供了一种非常紧凑的解决方案，仅需 5 个外部元件，即可在较宽的输入电源范围内实现 0.6A 的连续输出电流，并具备出色的负载和线性调整率。MPM3606 工作在 2MHz 开关频率下，可提供快速的负载瞬态响应。外部 AAM 引脚可选择节能模式或强制 PWM 模式。全面的保护功能包括过流保护和热关断。MPM3606 消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3606 采用节省空间的 QFN - 20（3mmx5mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3606GQV-Z
商品编号: C6228627
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

MPM3606 是一款同步整流降压转换器模块，内置功率 MOSFET、电感和两个电容。它提供了一种非常紧凑的解决方案，仅需 5 个外部元件，即可在较宽的输入电源范围内实现 0.6A 的连续输出电流，并具备出色的负载和线性调整率。MPM3606 工作在 2MHz 开关频率下，可提供快速的负载瞬态响应。外部 AAM 引脚可选择节能模式或强制 PWM 模式。全面的保护功能包括过流保护和热关断。 MPM3606 消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3606 采用节省空间的 QFN - 20（3mmx5mmx1.6mm）封装。

商品特性

4.5V 至 21V 工作输入范围
0.6A 连续负载电流
200μA 低静态电流
100mΩ/50mΩ 低 RDS(ON) 内部功率 MOSFET
集成电感
集成 VCC 和自举电容
用于节能模式编程的外部 AAM 引脚
带打嗝功能的 OCP 保护
热关断
输出从 0.8V 可调
采用 QFN - 20（3mmx5mmx1.6mm）封装
整体解决方案尺寸 6.7mm x 6.3mm

应用领域

工业控制
医疗和成像设备
电信和网络应用
替代 LDO
空间和资源受限的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~21V
	输出电压(Vout)	800mV~5.5V
	输出电流(最大值)	600mA
	静态电流(Iq)	200uA

	属性	参数值
	开关频率	2MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
