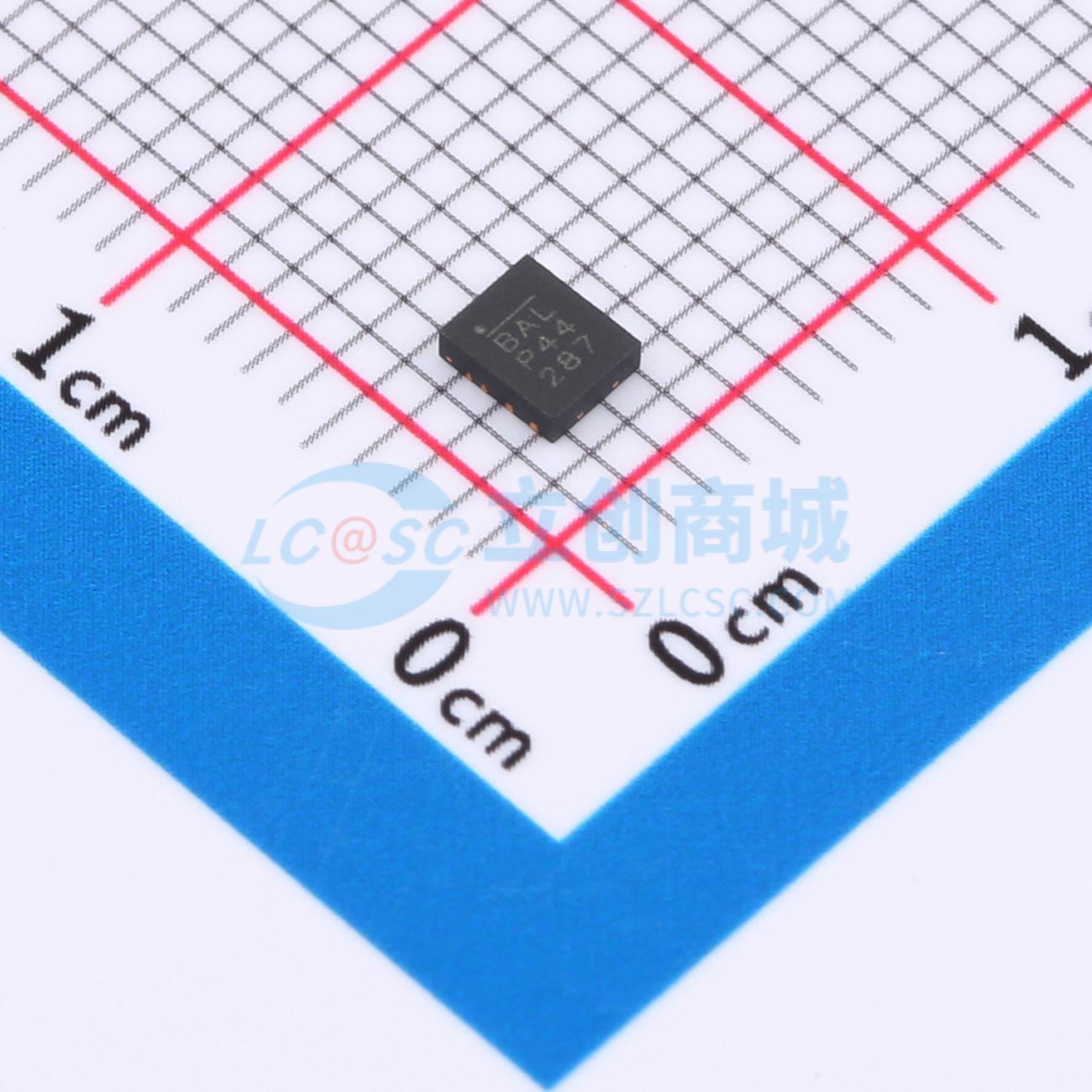

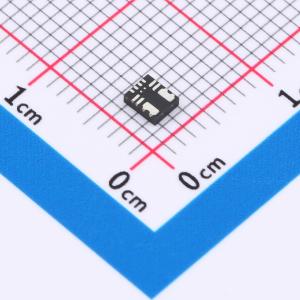

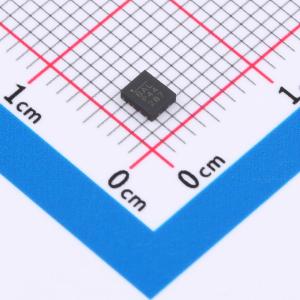

MPM3810AGQB-AEC1-Z

SMT扩展库PCB免费打样

描述: MPM3810A 是一款汽车级降压模块转换器，内置功率 MOSFET 和电感。该模块集成的电感简化了电源系统设计，使用方便高效。MPM3810A 在 2.6V 至 6V 的输入电压范围内可实现 1.2A 的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至 0.6V 进行调节。只需使用反馈（FB）电阻和输入/输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，便于环路稳定。完整的保护功能包括逐周期电流限制和热关断。MPM3810A 非常适合广泛的汽车应用，包括小型电子控制单元（ECU）、摄像头模块、远程信息处理和信息娱乐系统。MPM3810A 采用小型表面贴装 QFN - 12（2.5mmx3.0mmx0.9mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3810AGQB-AEC1-Z
商品编号: C6228655
商品封装: QFN-12(2.5x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

MPM3810A 是一款汽车级降压模块转换器，内置功率 MOSFET 和电感。该模块集成的电感简化了电源系统设计，使用方便高效。MPM3810A 在 2.6V 至 6V 的输入电压范围内可实现 1.2A 的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至 0.6V 进行调节。只需使用反馈（FB）电阻和输入/输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，便于环路稳定。完整的保护功能包括逐周期电流限制和热关断。 MPM3810A 非常适合广泛的汽车应用，包括小型电子控制单元（ECU）、摄像头模块、远程信息处理和信息娱乐系统。 MPM3810A 采用小型表面贴装 QFN - 12（2.5mmx3.0mmx0.9mm）封装。

商品特性

保证工业/汽车级温度范围
2.6V 至 6V 宽工作输入范围
输出电压可从 0.6V 起调节
高达 1.2A 峰值输出电流
低压差时 100% 占空比
强制连续导通模式（FCCM）
使能（EN）和电源正常（PG）信号用于电源排序
逐周期过流保护（OCP）
带打嗝模式的短路保护（SCP）
仅需四个外部元件：陶瓷电容和反馈分压电阻
采用 QFN - 12（2.5mmx3.0mmx0.9mm）封装
整体解决方案尺寸：6mmx3.8mm
符合 AEC - Q100 标准

应用领域

汽车电子控制单元（ECU）
后视摄像头
紧急呼叫（E - Call）
远程信息处理信息娱乐系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.6V~6V
	输出电压(Vout)	600mV~6V
	输出电流(最大值)	1.2A

	属性	参数值
	静态电流(Iq)	650uA
	开关频率	3.5MHz
	特性	过流保护；短路保护；过热保护
	长度	3mm
	宽度	2.5mm
	高度	0.9mm
