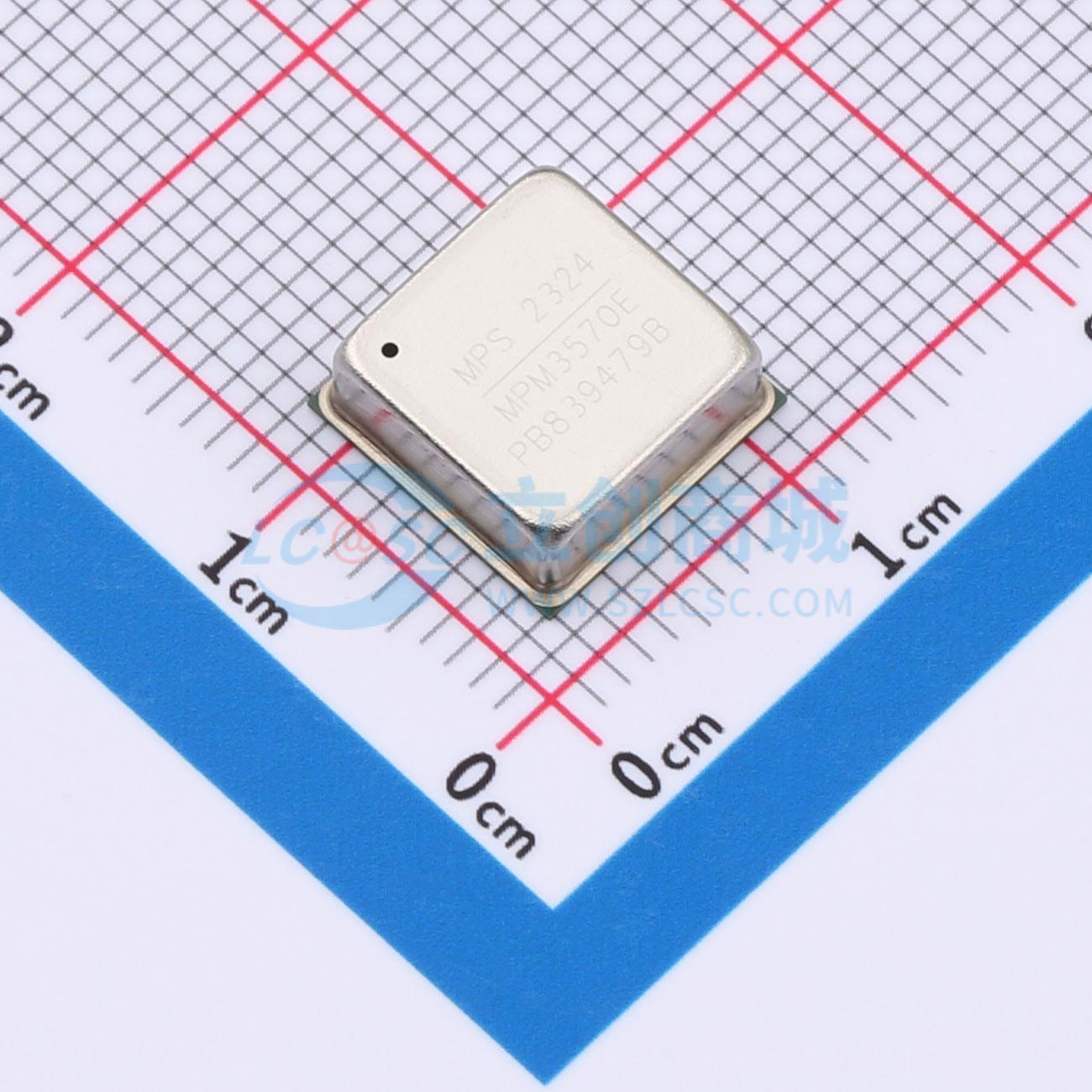

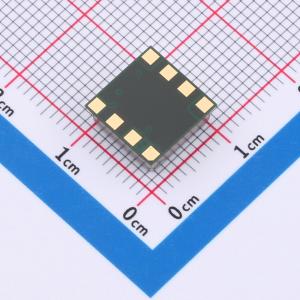

MPM3570EGLD

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3570E 是一款用于对空间要求敏感应用的高密度、非隔离式 DC/DC 电源模块。它提供了一种非常紧凑的解决方案，可在 4.5V 至 75V 的宽输入电源范围内实现 0.3A 的输出电流，并可通过外部 FB 电阻提供 1.0V 至 12V 的可调输出电压（默认输出 3.3V）。MPM3570E 在小尺寸封装中集成了开关控制器、功率开关、电感器、适量的输入和输出电容器以及所有支持组件。这种紧凑的解决方案通过大幅简化电路板设计、布局和制造要求，极大地助力了系统设计和生产。通过同步整流和控制技术实现了超高效率，尤其是在轻载条件下。全温度范围内 25μA 的关断静态电流非常适合电池供电应用。MPM3570E 具备标准特性，包括内部固定软启动（SS）、远程使能（EN）控制和电源正常指示（POK）。完整的保护特性包括过流保护（OCP）、欠压锁定（UVLO）和热关断。MPM3570E 所需的外部组件数量极少，采用紧凑的 LGA8（10mm×10mm×4.2mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3570EGLD
商品编号: C6228621
商品封装: LGA-8(10x10)
包装方式: 托盘
商品毛重: 0.55克(g)

商品参数

商品概述

MPM3570E 是一款用于对空间要求敏感应用的高密度、非隔离式 DC/DC 电源模块。它提供了一种非常紧凑的解决方案，可在 4.5V 至 75V 的宽输入电源范围内实现 0.3A 的输出电流，并可通过外部 FB 电阻提供 1.0V 至 12V 的可调输出电压（默认输出 3.3V）。 MPM3570E 在小尺寸封装中集成了开关控制器、功率开关、电感器、适量的输入和输出电容器以及所有支持组件。这种紧凑的解决方案通过大幅简化电路板设计、布局和制造要求，极大地助力了系统设计和生产。通过同步整流和控制技术实现了超高效率，尤其是在轻载条件下。全温度范围内 25μA 的关断静态电流非常适合电池供电应用。 MPM3570E 具备标准特性，包括内部固定软启动（SS）、远程使能（EN）控制和电源正常指示（POK）。完整的保护特性包括过流保护（OCP）、欠压锁定（UVLO）和热关断。 MPM3570E 所需的外部组件数量极少，采用紧凑的 LGA8（10mm×10mm×4.2mm）封装。

商品特性

集成电感器、开关和控制器
高效率、同步
组件数量少且尺寸小
易于设计且能最快推向市场
4.5V 至 75V 宽工作输入范围
输出电压可在 1V 至 12V 之间调节
0.3A 输出电流
40μA 静态电流
超快速瞬态响应
内部固定软启动（SS）时间
电源正常指示器（POK）
非锁存过流保护（OCP）和欠压锁定（UVLO）
热关断保护
远程使能（EN）控制
重量：0.80g
工作温度：-40℃ 至 +125℃
符合 CISPR25 5 级标准
采用 LGA8（10mmx10mmx4.2mm）封装

应用领域

汽车系统
工业电源
电信和网络系统
分布式电源和负载点（POL）系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(168个/托盘，最小起订量 1 个)

个

起订量：1 个168个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	4.5V~75V
	输出电压精度	±3%
	输出电压(Vout)	1V~12V
	输出电流(最大值)	300mA

	属性	参数值
	静态电流(Iq)	40uA
	特性	过流保护；欠压保护；过热保护
	长度	10mm
	宽度	10mm
	高度	4.2mm
	工作温度	-40℃~+125℃
