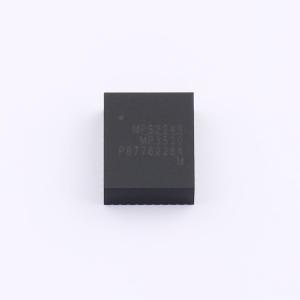

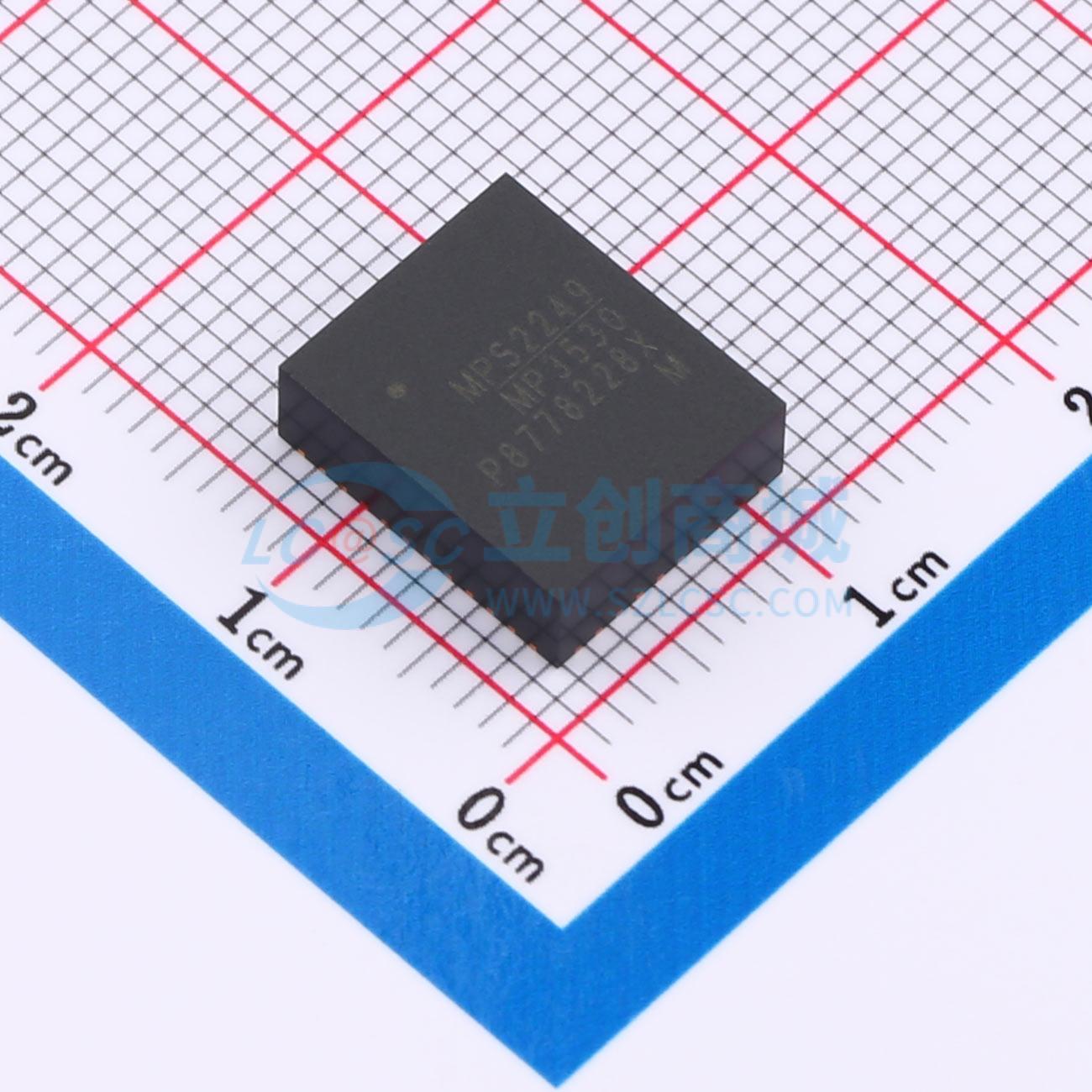

MPM3530GRF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3530 是一款易用的、高度集成的 55V 输入、3A 降压型 DC/DC 电源模块。MPM3530 在紧凑的 QFN 封装中集成了单片 DC/DC 转换器、功率电感、输入电容以及必要的电阻和电容。整个电源解决方案仅需极少的外部元件。MPM3530 采用具有快速瞬态响应的峰值电流模式控制架构。该模块具备带谷值电流检测的过流保护 (OCP) 功能，用于防止电流失控。MPM3530 还拥有精确可靠的过压保护 (OVP) 和自动恢复热保护功能。它支持可选的外部软启动，并且具备使能和电源正常指示功能。为提高效率，MPM3530 在轻载时会自动降低开关频率。
品牌名称: MPS(芯源)
商品型号: MPM3530GRF
商品编号: C6228616

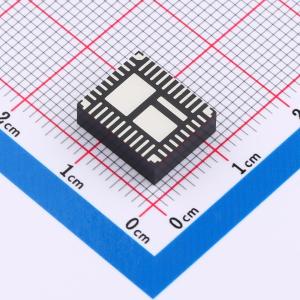

商品封装: QFN-47(10x12)
包装方式: 托盘
商品毛重: 1.6克(g)

商品参数

商品概述

MPM3530 是一款易用的、高度集成的 55V 输入、3A 降压型 DC/DC 电源模块。MPM3530 在紧凑的 QFN 封装中集成了单片 DC/DC 转换器、功率电感、输入电容以及必要的电阻和电容。整个电源解决方案仅需极少的外部元件。 MPM3530 采用具有快速瞬态响应的峰值电流模式控制架构。该模块具备带谷值电流检测的过流保护 (OCP) 功能，用于防止电流失控。MPM3530 还拥有精确可靠的过压保护 (OVP) 和自动恢复热保护功能。它支持可选的外部软启动，并且具备使能和电源正常指示功能。为提高效率，MPM3530 在轻载时会自动降低开关频率。

商品特性

4.5V 至 55V 宽工作输入范围
效率高达 92.3%
可调的宽输出电压：1V 至 15V
具备外部同步功能的可编程开关频率
外部软启动 (SS)
过流保护 (OCP)
轻载运行时高效
过压保护 (OVP) 和热关断保护
电源正常 (PG) 指示
符合 EN55022 B 级辐射标准
工作温度范围：-40℃ 至 85℃
采用 QFN - 47 (10mmx12mmx4mm) 封装

应用领域

工业电源系统
诊断设备/测试仪器
分布式电源系统
电信和网络系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(210个/托盘，最小起订量 1 个)

个

起订量：1 个210个/托盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~55V
	输出电压(Vout)	1V~15V
	输出电流(最大值)	3A
	转换效率	92.3%

	属性	参数值
	静态电流(Iq)	670uA
	开关频率	520kHz
	特性	过压保护；过流保护；过热保护
	长度	10mm
	宽度	12mm
	高度	4mm
