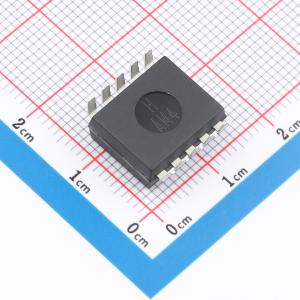

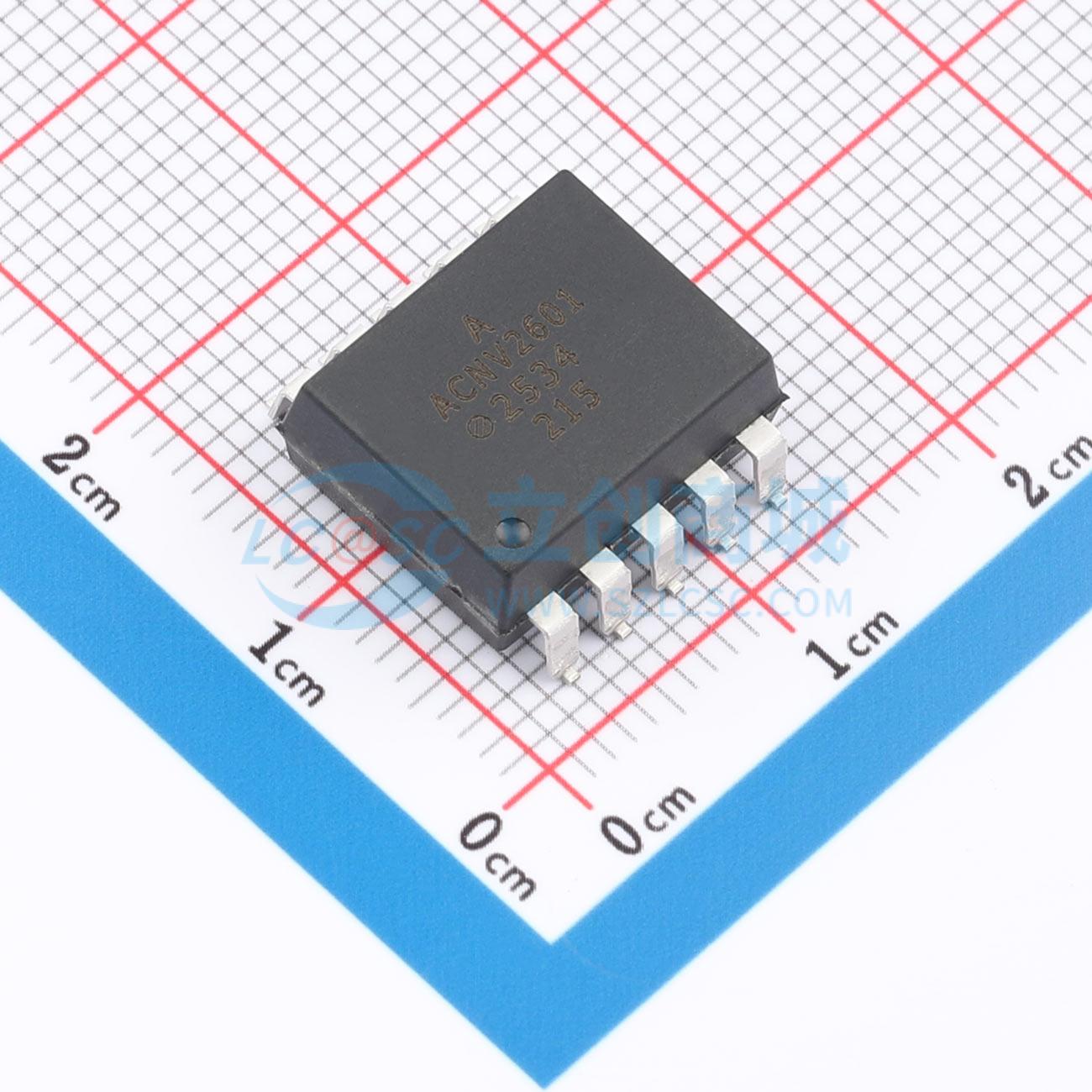

ACNV2601-300E
高绝缘电压、高速、TTL兼容的数字光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACNV2601-300E
- 商品编号
- C6114523
- 商品封装
- SMD-10
- 包装方式
- 管装
- 商品毛重
- 6.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 输出使能控制；开集电极输出 |
商品概述
ACNV2601是一款光耦合门，它将AlGaAs发光二极管和集成光电探测器封装在宽体封装中。发光二极管和光电探测器之间的绝缘距离（DTI）为2mm。探测器IC的输出是一个集电极开路的肖特基钳位晶体管。内部屏蔽在Vcm = 1500V时提供20kV/μs的保证共模瞬态抗扰度规格。ACNV2601的爬电距离和电气间隙大于13mm，旨在提供高隔离电压（7500Vrms）。它可以承受2262V峰值的连续高工作电压和12000V峰值的浪涌电压，符合IEC60747 - 5 - 5、UL和CSA的加强绝缘标准。ACNV2601在10MBd的高数据速率下提供高绝缘电压保护。
商品特性
- 高电压绝缘，最小爬电距离和电气间隙为13mm
- 在VCM = 1500V时，最小共模抑制比（CMR）为20kV/μs
- 高速：典型值为10MBd
- TTL兼容
- 集电极开路输出
- 在-40°C至+105°C的宽温度范围内保证交流和直流性能
- 采用10引脚宽体封装
- 安全认证：根据UL1577，在7500Vrms下可耐受1分钟，符合CSA、IEC/EN/DIN EN 60747 - 5 - 5标准，Vnorm = 2262Vpeak
应用领域
- 高压绝缘
- 仪器输入/输出隔离
- 线路接收器
- 接地环路消除
- 高速逻辑系统隔离
