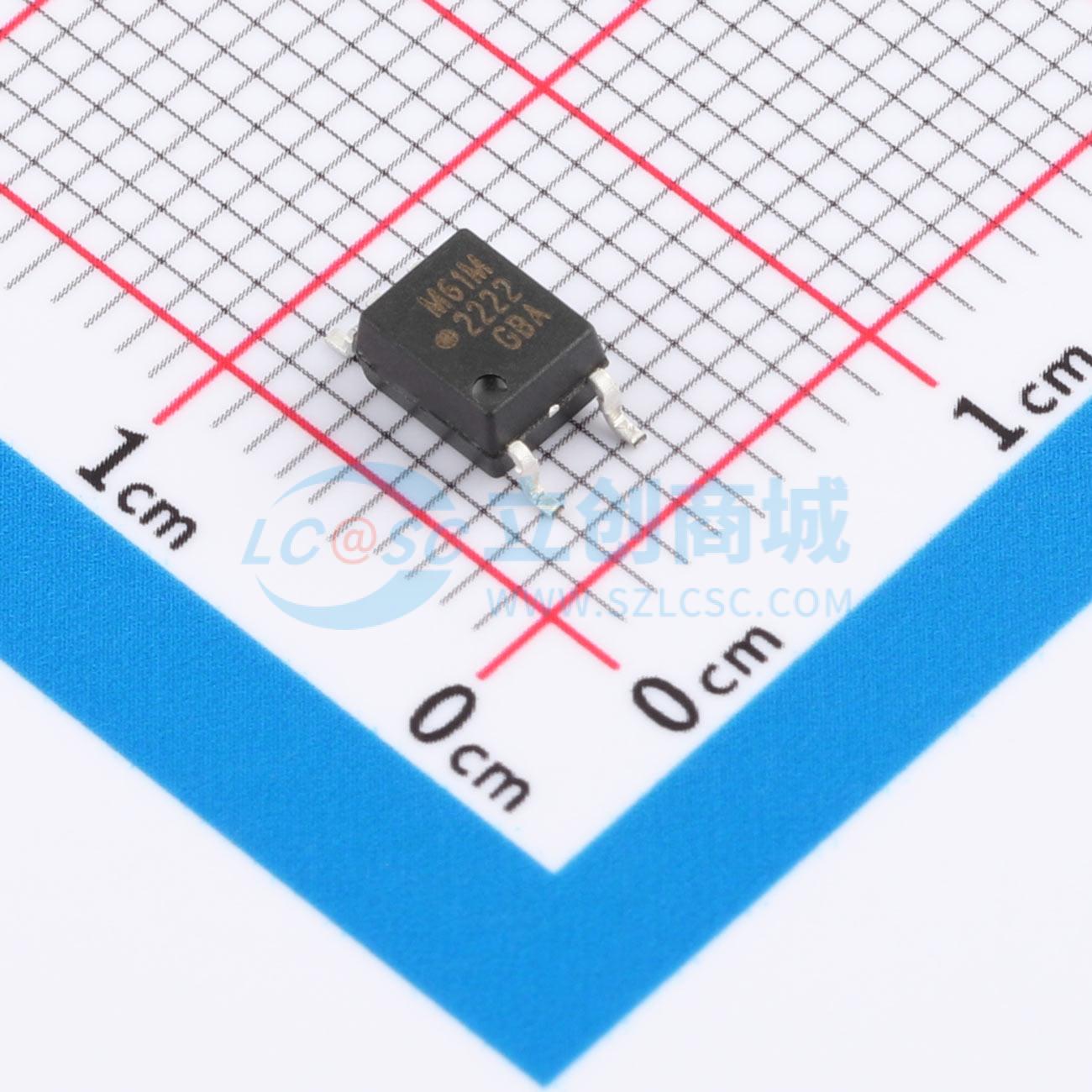

ACPL-M61M-000E

低功耗10 MBd数字光耦合器，支持2.5V/3.3V供电，内置法拉第屏蔽

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-M61M-000E
商品编号: C6114668
商品封装: SOIC-5-175mil
包装方式: 管装
商品毛重: 0.486667克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.5V~3.3V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	20kV/us
	传输速率	10Mbps
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+125℃
	传播延迟 tpLH	90ns

商品概述

博通ACPL - M61M是一款光耦合器，它将发光二极管和集成高增益光电探测器相结合，以满足低电源需求。它支持2.5V/3.3V电源电压，在 -40°C至 +125°C的全工业温度范围内保证交流和直流工作参数。该光耦合器在整个温度范围内功耗较低，LED驱动电流低至1.6mA。探测器IC的输出为CMOS输出。内部法拉第屏蔽提供了20kV/μs的保证共模瞬态抗扰度规格。

商品特性

电源电压：2.5V/3.3V
在 -40°C至 +125°C的宽工业温度范围内保证交流和直流性能
低电源电流IDD：最大1.5mA
低LED输入驱动电流IF：最小1.6mA
封装：SO - 5
高数据速率：最小10MBd
共模抑制比（CMR）：在VCM = 1000V时最小20kV/μs
安全认证：
- UL 1577 - 3750Vrms，持续1分钟
- CSA
- IEC/EN/DIN EN 60747 - 5 - 5加强绝缘认证

应用领域

通信接口：RS485、CAN总线
ASIC系统接口
A/D、D/A转换的数字隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	传播延迟 tpHL	90ns
	输入阈值电流(FH)	1.3mA
	输出电流	10mA
	耗散功率(Pd)	-
	输出电压	-
	正向压降(Vf)	1.33V
	直流反向耐压(Vr)	5V
	正向电流(If)	3.2mA
	功能特性	-
