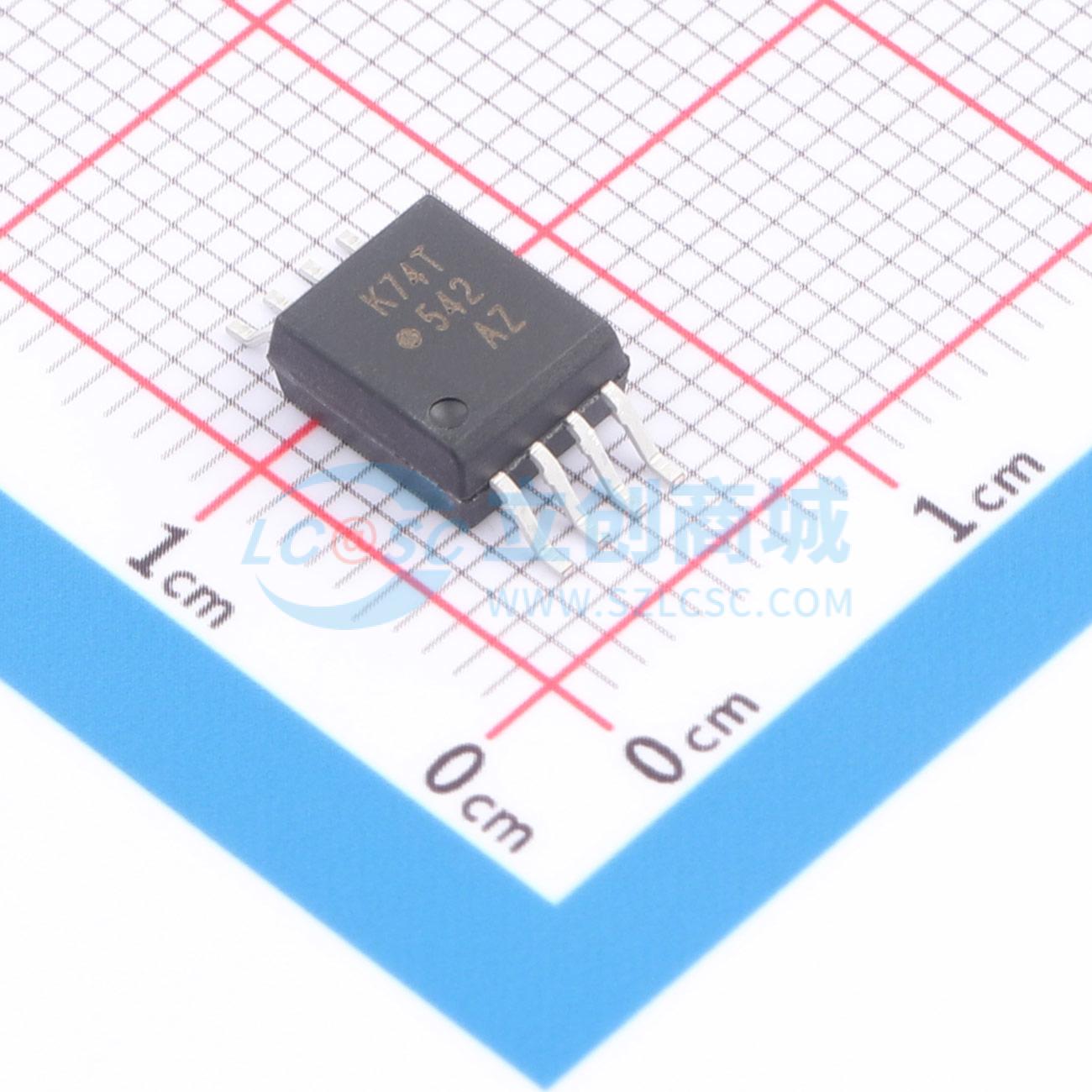

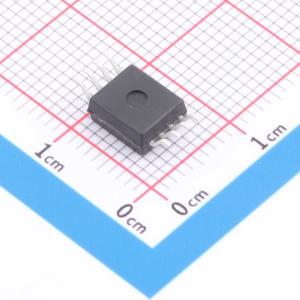

温馨提醒：图片仅供参考，商品以实物为准
ACPL-K74T-000E
汽车用高速低功耗数字光耦合器，具备R²Coupler隔离和AEC-Q100 Grade 1认证
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-K74T-000E
- 商品编号
- C6118314
- 商品封装
- SOIC-8-6.8mm
- 包装方式
- 管装
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
ACPL-K71T和ACPL-K72T是高速数字CMOS光耦合器封装，适用于新兴的电动汽车应用。ACPL-K74T和ACPL-K75T分别是ACPL-K71T和ACPL-K72T的双通道版本。所有产品均采用拉伸SO - 8封装外形，设计为与标准表面贴装工艺兼容。ACPL-K71T和ACPL-K74T为高速模式，具有最快的传播延迟（在IF = 10 mA时最大为35 ns），而ACPL-K72T和ACPL-K75T为低功耗模式，标准数字隔离开关的最低LED驱动电流为4 mA。数字光耦合器的每个通道都有一个带有集成光电二极管的CMOS探测器IC、一个高速跨阻放大器和一个带有输出驱动器的电压比较器。博通R²耦合器提供增强绝缘和可靠性，可在汽车和高温工业应用中实现关键的安全信号隔离。注意！在处理和组装此组件时，应采取正常的静电防护措施，以防止可能由静电放电（ESD）引起的损坏或性能下降。
商品特性
- 符合AEC - Q100 1级测试指南
- 汽车宽温度范围：-40℃至125℃
- 高温可靠性高，适用于汽车应用的高速数字接口
- 5V CMOS兼容性
- 在VCM = 1000V（典型值）时，共模抑制比为40 kV/μs
- 低传播延迟：
- ACPL - K71T、ACPL - K74T：在IF = 10 mA时，典型值为25 ns
- ACPL - K72T、ACPL - K75T：在IF = 4 mA时，典型值为60 ns
- 全球安全认证：
- UL 1577认证，5 kVRMS/1分钟
- CSA认证
- IEC/EN/DIN EN 60747 - 5 - 5认证
应用领域
- CAN总线和SPI通信接口
- 高温数字/模拟信号隔离
- 用于DC - DC转换器和电机逆变器的汽车IPM驱动器
- 功率晶体管隔离
