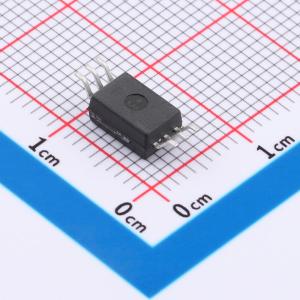

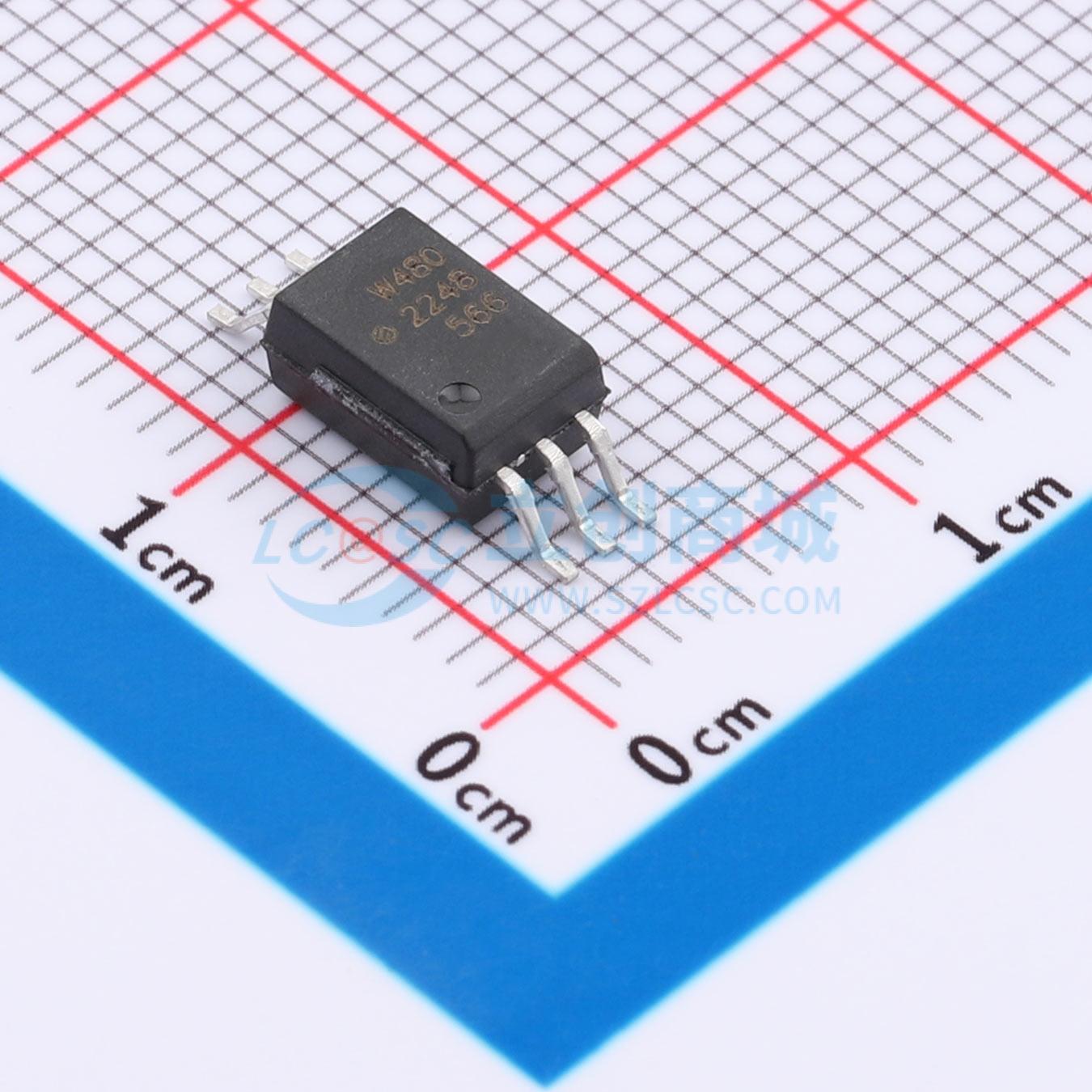

ACPL-W480-000E

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-W480-000E
商品编号: C6114688
商品封装: SOIC-6-6.8mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

ACPL-P480和ACPL-W480高速光耦合器包含一个GaAsP LED和带有内置施密特触发器的光电探测器，可提供逻辑兼容的波形，无需额外的波形整形。图腾柱输出无需上拉电阻，可直接驱动智能功率模块或栅极驱动器。器件间的传播延迟差异最小化，使这些光耦合器成为通过减少开关死区时间来提高逆变器效率的优秀解决方案。

商品特性

针对工业温度范围内的常见IPM应用进行性能规格设计
最大传播延迟短
最小化脉冲宽度失真（PWD）
非常高的共模抑制比（CMR）
图腾柱输出（无需上拉电阻）
采用拉伸SO - 6封装
安全认证：符合UL1577标准，1分钟耐压3750Vrms（所有ACPL - W480器件和ACPL - P480的020选项器件为1分钟耐压5000Vrms）；获得CSA认证；获得IEC/EN/DIN EN 60747 - 5 - 5认证：ACPL - P480的VIORM = 891Vpeak，ACPL - W480的VIORM = 1140Vpeak

应用领域

IPM接口隔离
隔离式IGBT/MOSFET栅极驱动
交流和无刷直流电机驱动
工业逆变器
通用数字隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~20V

	属性	参数值
	通道数	1
	工作温度	-40℃~+100℃
	功能特性	内置施密特触发器
