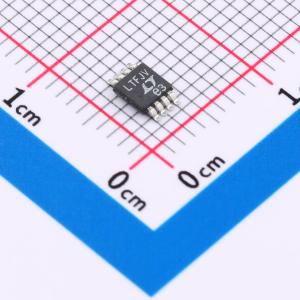

LT6350HMS8#PBF

LT6350是一款轨到轨输入和输出的低噪声单端转差分转换器/ADC驱动器，具有快速建立时间。它可将高阻抗或低阻抗的单端输入信号转换为低阻抗、平衡的差分输出，适用于驱动高性能差分逐次逼近寄存器（SAR）ADC。这种双运放拓扑采用极低噪声运放，可在1MHz带宽内实现大于110dB的信噪比。 输入运放经过微调，可在输入范围内保持恒定的低输入参考电压失调，防止失调电压阶跃影响失真性能。 在单5V电源供电时，输出摆幅可从55mV至4.945V。若增加负电源，LT6350的输出摆幅可从0V至4.945V。输出共模电压通过向+IN2引脚施加电压来设置。 LT6350在5V电源下的电流消耗为4.8mA，关断模式下仅消耗60μA。 LT6350采用紧凑的3mm×3mm、8引脚无引线DFN封装，也提供8引脚MSOP封装，工作温度范围为-40℃至125℃。

• 轨到轨输入和输出
• 快速建立时间：240ns，0.01%，8VP-P输出阶跃
• 输入参考运放噪声：1.9nV/√Hz
• 高阻抗输入
• -3dB带宽：33MHz
• 2.7V至12V电源供电
• 无需外部增益电阻
• 电源电流：4.8mA
• 低功耗关断模式
• 低失真（二次/三次谐波失真）：100kHz时为–102dBc/–97dBc，VOUTDIFF = 4VP-P
• 低失调电压：最大±400µV
• 高直流线性度：<±1LSB，16位，8VP-P
• 低输入电流噪声：1.1pA/√Hz
• 3mm×3mm 8引脚DFN和8引脚MSOP封装

• 16位和18位SAR ADC驱动器
• 单端转差分转换
• 差分线路驱动器
