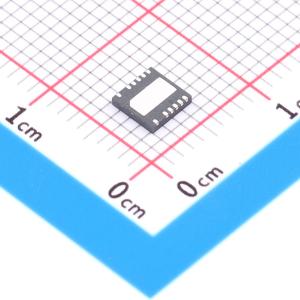

温馨提醒：图片仅供参考，商品以实物为准
LT6375IDF#PBF
±270V 共模电压差动放大器
- 描述
- ±270V共模电压差动放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6375IDF#PBF
- 商品编号
- C673112
- 商品封装
- DFN-14(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.226666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 120uV | |
| 增益带宽积(GBP) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 2.4V/us | |
| 轨到轨 | - | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | - |
商品概述
LT6375是一款单位增益差分放大器，集出色的直流精度、极高的输入共模范围和较宽的电源电压范围于一体。它包含一个精密运算放大器和一个高度匹配的薄膜电阻网络，具有出色的共模抑制比（CMRR）、极低的增益误差和极低的增益漂移。
与现有的高共模电压范围差分放大器相比，LT6375的可选电阻分压器比率使用户能够针对特定的输入共模电压范围实现最大的信噪比、精度和速度，从而提供卓越的系统性能。
LT6375核心的运算放大器具有过顶保护输入，可在电压条件不可预测的环境中实现稳定运行。
LT6375的工作温度范围为 -40℃至125℃，提供节省空间的MSOP16和DFN14封装。
商品特性
- ±270V共模电压范围
- 最小97dB共模抑制比（LT6375A）
- 最大0.0035%（35ppm）增益误差（LT6375A）
- 最大1ppm/℃增益误差漂移
- 最大2ppm增益非线性
- 宽电源电压范围：3.3V至50V
- 轨到轨输出
- 350μA电源电流
- 可选内部电阻分压器比率
- 最大300μV失调电压（LT6375A）
- 575kHz -3dB带宽（电阻分压器 = 7）
- 375kHz -3dB带宽（电阻分压器 = 20）
- -40℃至125℃指定温度范围
- 低功耗关断：20μA（仅DFN封装）
- 节省空间的MSOP和DFN封装
应用领域
- 高端或低端电流检测
- 双向宽共模范围电流检测
- 高压到低压电平转换
- 精密差分放大器
- 工业数据采集前端
- 隔离电路的替代方案
