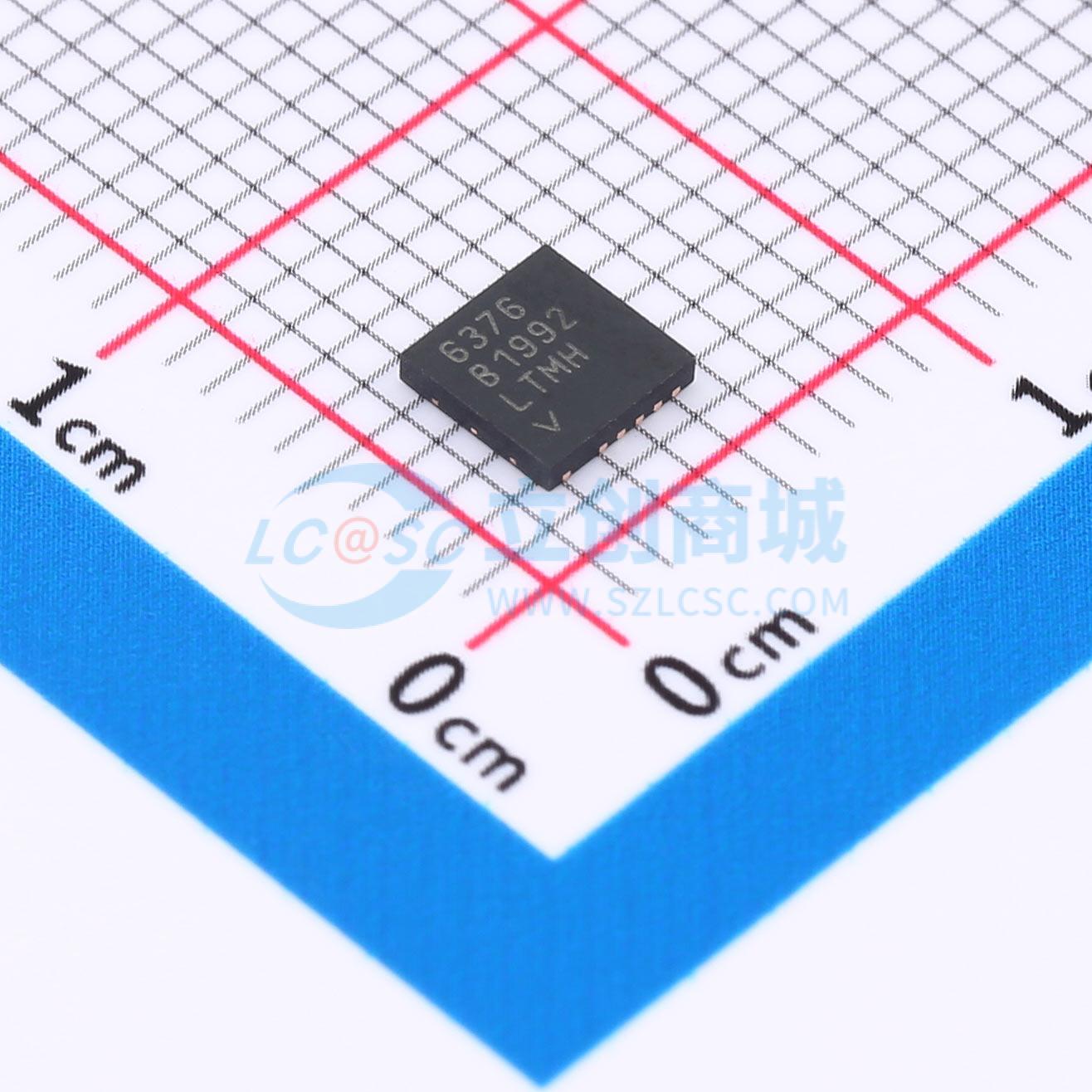

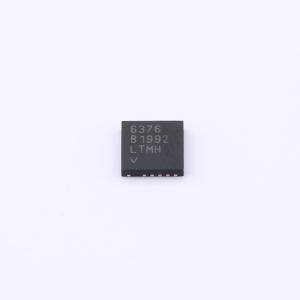

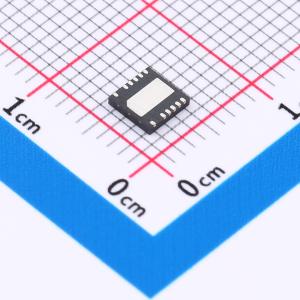

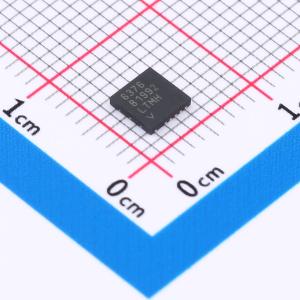

LT6376IDF#PBF

±230V 共模电压、G = 10 差动放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±230V共模电压、G=10差动放大器
品牌名称: ADI(亚德诺)
商品型号: LT6376IDF#PBF
商品编号: C673119
商品封装: DFN-14(4x4)
包装方式: 管装
商品毛重: 0.353333克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	90dB
	输入偏置电流(Ib)	2nA
	输入失调电压(Vos)	200uV
	压摆率(SR)	2.2V/us
	最大电源宽度(Vdd-Vss)	50V
	噪声密度(eN)	105nV/√Hz@1kHz
	轨到轨	轨到轨输出

	属性	参数值
	输出电流	28mA
	输入失调电压温漂(Vos TC)	4uV/℃
	静态电流(Iq)	350uA
	工作温度	-40℃~+85℃
	输出类型	推挽
	单电源	3.3V~50V
	双电源(Vee ~ Vcc)	-25V~25V
	电源纹波抑制比(PSRR)	120dB
	稳定时间	41us

商品概述

±230V 共模电压、G = 70 差动放大器。增益为 10 的差动放大器，具有出色的直流精度、非常高的输入共模范围和宽电源电压范围。内置一个精密运算放大器和一个高度匹配的薄膜电阻网络，具有出色的 CMRR、极低的增益误差和极低的增益漂移。10 倍增益和可选电阻分压比允许用户在最高精度和速度下实现很低的折合到输入端噪声，从而提供优异的系统性能。作为核心的运算放大器具有 Over–The–Top 保护输入，在电压条件无法预测的环境中可实现稳健运行。额定温度范围为 -40°C 至 125°C，采用节省空间的 MSOP16 和 DFN14 封装。

商品特性

共模电压范围：±230V
折合到输入端噪声：105nV/√Hz（电阻分压比 = 3.1）
CMRR：90dB（最小值）
增益误差：0.0075% (75ppm)（最大值）
增益误差漂移：1ppm/°C（最大值）
增益非线性：2ppm（最大值）
宽电源电压范围：3.3V 至 50V
轨到轨输出
电源电流：350µA
可选内部电阻分压比
输入失调电压：200µV（最大值）
–3dB 带宽：300kHz（电阻分压比 = 3.1）
–3dB 带宽：160kHz（电阻分压比 = 10.3）
额定温度范围：–40°C 至 125°C
低功耗关断：20µA（仅限 DFN 封装）
节省空间的 MSOP 和 DFN 封装

应用领域

高端或低端电流检测
双向宽共模范围电流检测
高压至低压电平转换
精密差动放大器
隔离电路替代品
精密、宽电压范围、双向电流监控器
