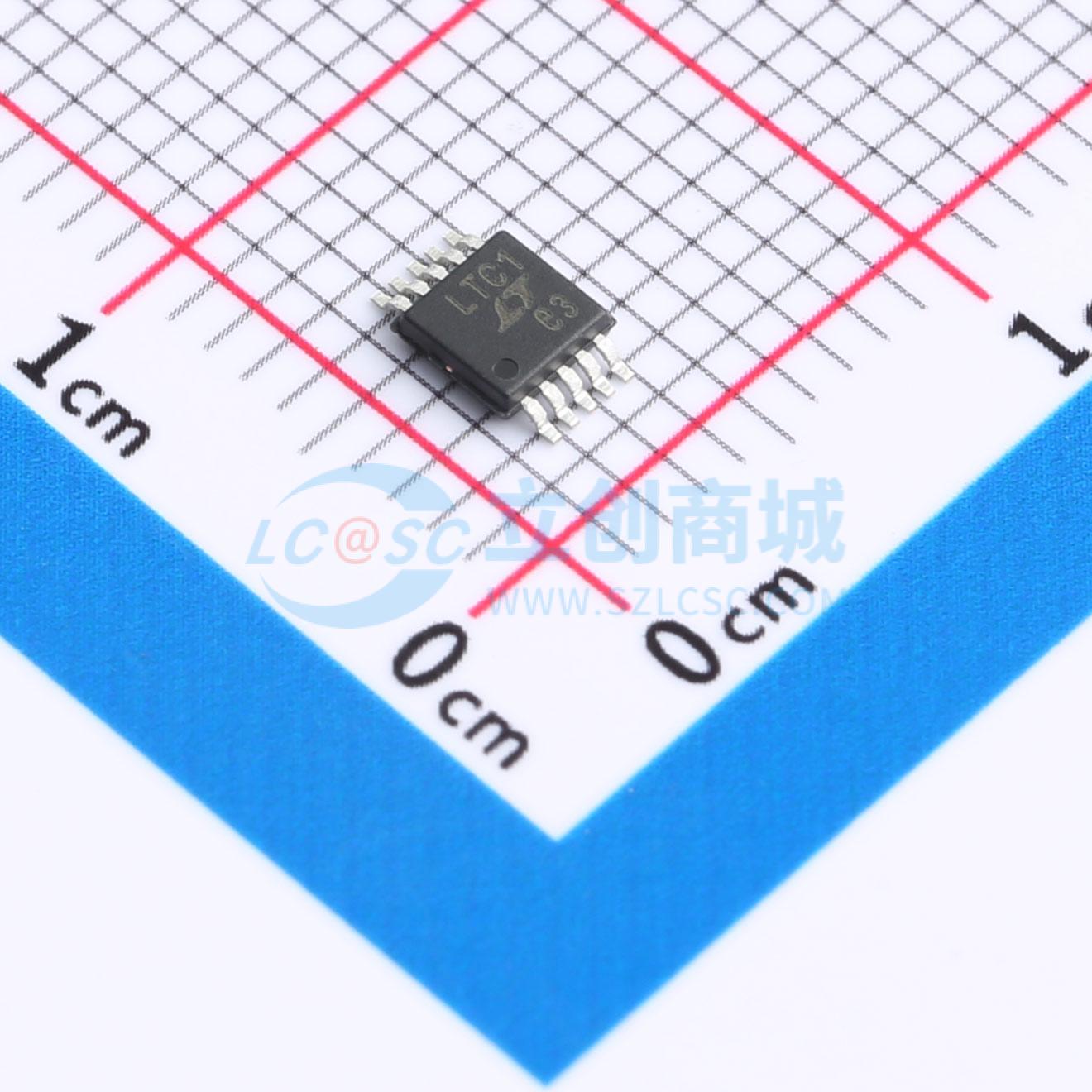

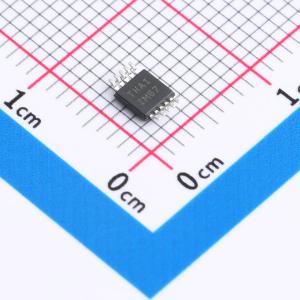

温馨提醒：图片仅供参考，商品以实物为准
LT6550IMS#PBF
3.3V 三路视频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电压反馈放大器可驱动双端接50Ω或75Ω电缆，配置为固定增益2，无需六个或八个外部增益设置电阻。具有110MHz-3dB带宽、高转换速率和快速建立时间，适用于RGB视频处理。四通道型号专为单电源操作而设计，三通道型号可用于单电源或双电源。在3.3V单电源下，输入电压范围从地到1.55V，输出在驱动150Ω负载时可摆动至电源电压的400mV以内。无需交流耦合或输入信号电平转换即可接受RGB视频信号，是低压视频应用的理想选择。采用小型10引脚MSOP封装，引脚直通，小尺寸实现了紧凑的高性能视频放大器解决方案。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6550IMS#PBF
- 商品编号
- C673140
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 三路 | |
| 带宽(-3db) | 110MHz | |
| 压摆率(SR) | 340V/us |
| 属性 | 参数值 | |
|---|---|---|
| 微分增益 | 5% | |
| 微分相位 | 0.09deg | |
| 输入偏置电流(Ib) | 15uA | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 汽车显示屏
- LCD 和 CRT 兼容
- RGB 放大器
- 同轴电缆驱动器
- 低电压高速信号处理
- 机顶盒
