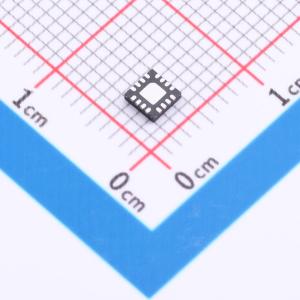

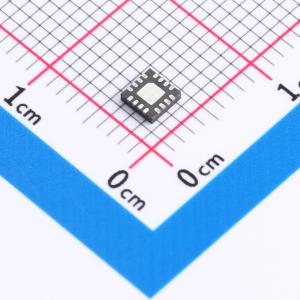

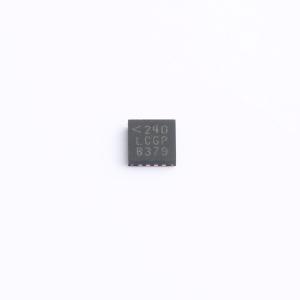

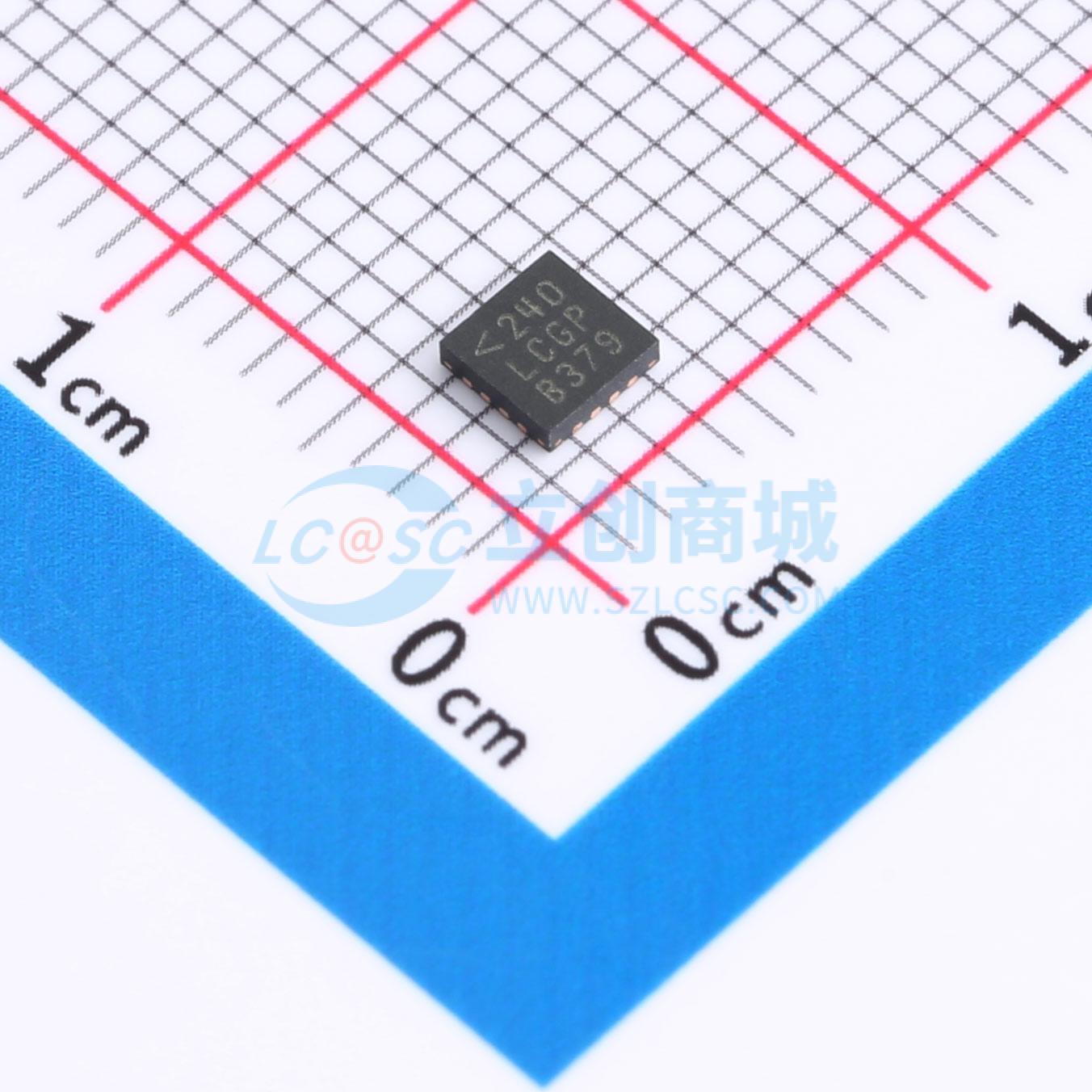

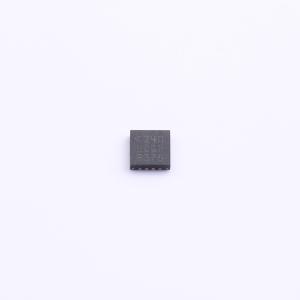

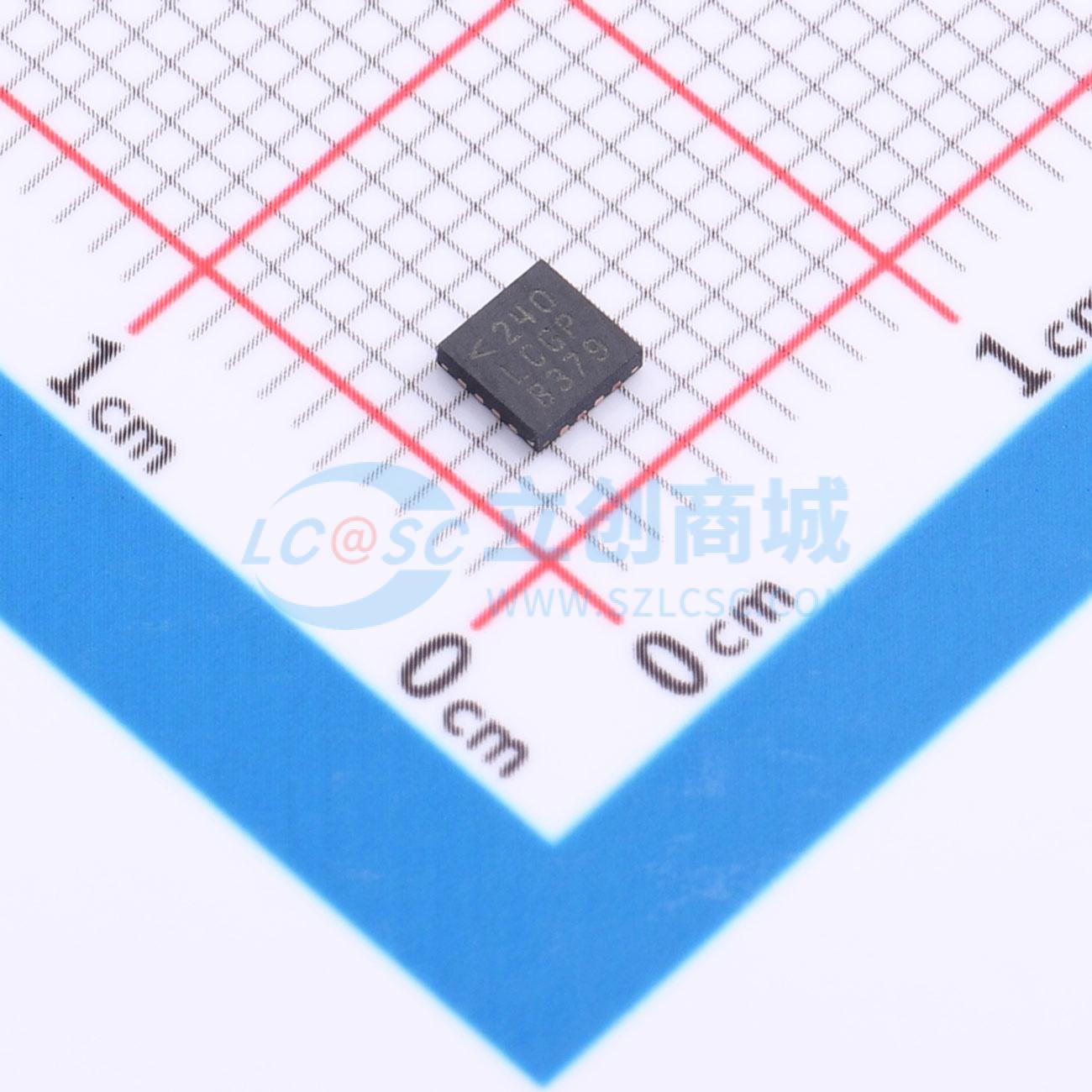

LT6411IUD#PBF

650MHz 差分 ADC 驱动器 / 双通道可选增益放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 650MHz差分ADC驱动器/双通道可选增益放大器
品牌名称: ADI(亚德诺)
商品型号: LT6411IUD#PBF
商品编号: C673136
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.041克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	双路
	输入偏置电流(Ib)	17uA
	输入失调电压(Vos)	3mV
	增益带宽积(GBP)	650MHz
	压摆率(SR)	3300V/us
	最大电源宽度(Vdd-Vss)	12.6V
	噪声密度(eN)	7.6nV/√Hz@30MHz

	属性	参数值
	输出电流	105mA
	静态电流(Iq)	8mA
	工作温度	-40℃~+85℃
	输出类型	差分
	单电源	4.5V~12.6V
	双电源(Vee ~ Vcc)	2.25V~6.3V；-6.3V~-2.25V
	电源纹波抑制比(PSRR)	62dB
	稳定时间	6ns

商品概述

LT6411是一款双放大器，其增益可单独选择为+1、+2和–1。该放大器在驱动ADC时具有出色的失真性能，同时在视频、数据传输和其他高速应用中具备出色的带宽和压摆率。通过将一个放大器配置为增益+1，另一个放大器配置为增益–1，可轻松实现系统增益为2的单端转差分转换。LT6411可在高达±6V的双电源和低至4.5V的单电源下工作。每个放大器启用时仅消耗8mA的静态电流。禁用时，输出引脚呈高阻抗状态，每个放大器的电流消耗小于350μA。 LT6411采用凌力尔特公司专有的低压互补双极工艺制造，提供超紧凑的3mm×3mm、16引脚QFN封装。

商品特性

650MHz -3dB小信号带宽
600MHz -3dB大信号带宽
高压摆率：3300V/µs
易于配置实现单端转差分转换
200MHz ±0.1dB带宽
用户可选择增益+1、+2和–1
无需外部电阻
驱动ADC时，30MHz下等效OIP3为46.5dBm
2VP-P复合差分输出时，30MHz下IM3为–87dBc，70MHz下为–83dBc
30MHz、2VP-P差分输出时，无杂散动态范围为–77dB
2V阶跃时，0.1%建立时间为6ns
低电源电流：每个放大器8mA
差分增益为0.02%，差分相位为0.01
100MHz下通道隔离度为50dB
宽电源范围：±2.25V（4.5V）至±6.3V（12.6V）
3mm×3mm 16引脚QFN封装

应用领域

差分ADC驱动器
单端转差分转换
差分视频线路驱动器
