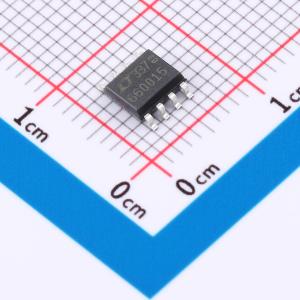

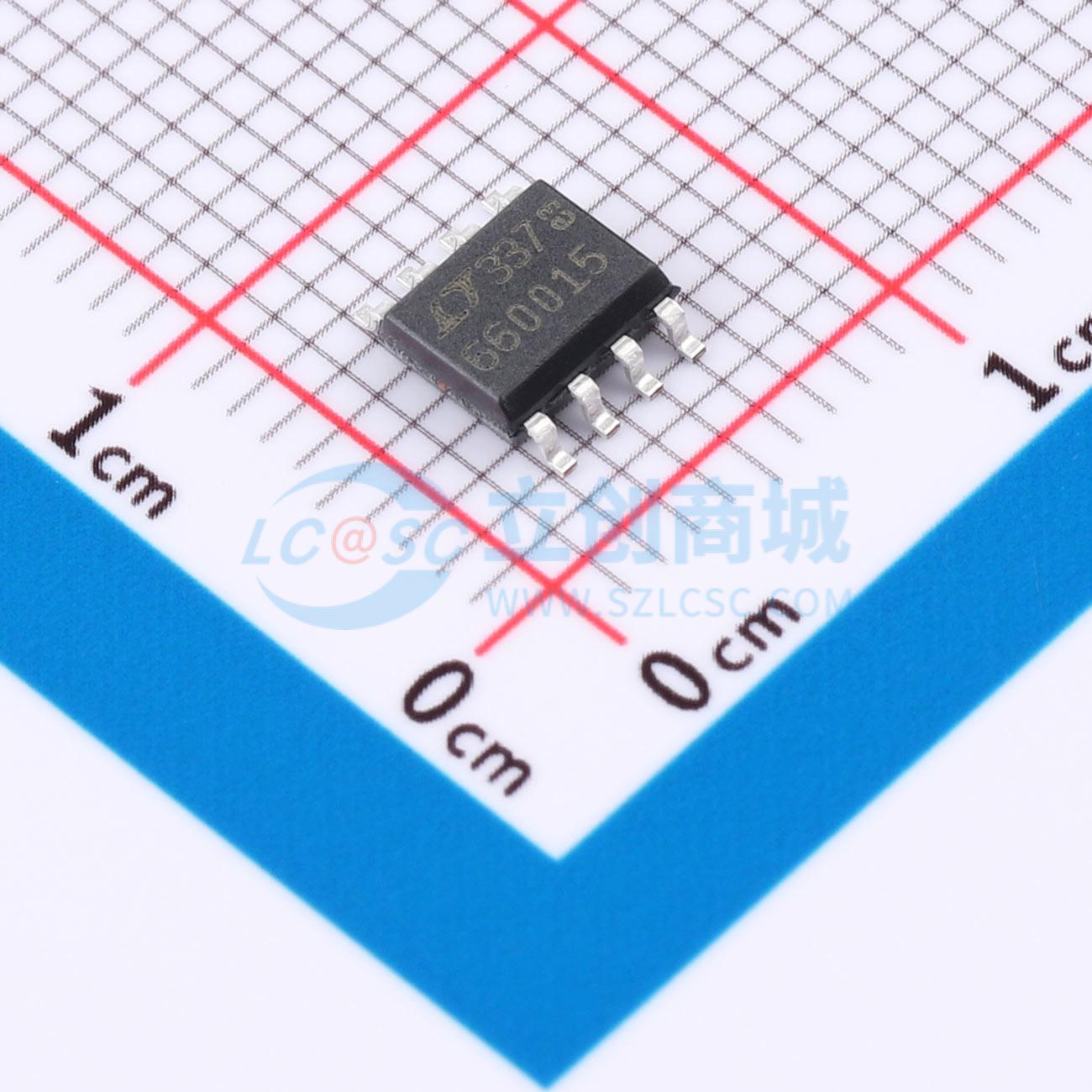

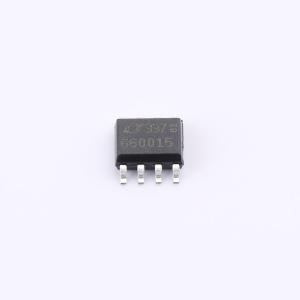

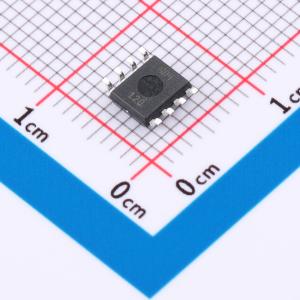

温馨提醒：图片仅供参考，商品以实物为准

LT6600CS8-15# PBF

LT6600CS8-15#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT6600CS8-15# PBF
商品编号: C673200
商品封装: SOP-8-150mil
包装方式: 管装
商品毛重: 0.191675克(g)

商品参数

商品概述

LT6600-15将全差分放大器与四阶15MHz低通滤波器相结合，近似实现切比雪夫频率响应。大多数差分放大器需要许多精密外部元件来调整增益和带宽。相比之下，LT6600-15通过两个外部电阻来设置差分增益，滤波器的15MHz截止频率和通带纹波则由内部设定。LT6600-15还提供必要的电平转换，以设置其输出共模电压，满足模数转换器（A/D）的参考电压要求。采用专有内部架构，LT6600-15集成了抗混叠滤波器和差分放大器/驱动器，同时不影响失真或低噪声性能。在单位增益下，测得的带内信噪比高达76dB。在更高增益下，输入参考噪声降低，因此该器件可以处理更小的输入差分信号，而不会显著降低输出信噪比。 LT6600-15还具备低电压工作特性。差分设计在器件采用单3V电源供电时，对于2VP-P信号电平可提供出色的性能。 LT6600-15采用SO-8封装，引脚与独立差分放大器兼容。

商品特性

通过两个外部电阻实现可编程差分增益
可调输出共模电压
可在3V、5V、±5V电源下工作并进行规格测试
截止频率为15MHz、纹波为0.5dB的四阶低通滤波器
3V电源和2VP-P输出时信噪比为76dB
低失真，2VP-P、800Ω负载、VS = 3V，1MHz时：二次谐波86dBc，三次谐波90dBc；10MHz时：二次谐波63dBc，三次谐波69dBc
全差分输入和输出
与常用差分放大器引脚兼容
SO-8封装

应用领域

网络或蜂窝基站应用中的高速模数转换器（ADC）抗混叠和数模转换器（DAC）平滑处理
高速测试和测量设备
医学成像
差分放大器的直接替代方案

数据手册PDF

放大查看下载PDF

优惠活动

8.3折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	10mV

	属性	参数值
	轨到轨	-
	工作温度	0℃~+70℃
	输出类型	差分
