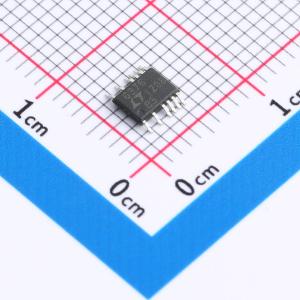

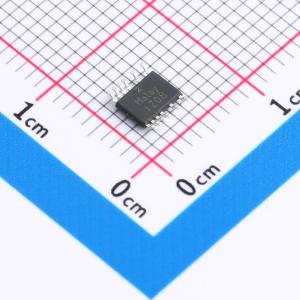

温馨提醒：图片仅供参考，商品以实物为准
LT6376HMS#PBF
±230V 共模电压、G = 10 差动放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ±230V共模电压、G=10差动放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6376HMS#PBF
- 商品编号
- C673117
- 商品封装
- MSOP-12
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 50V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 4.1V/us | |
| 输入偏置电流(Ib) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 105nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 28mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3.3V~50V | |
| 双电源(Vee~Vcc) | -25V~-1.65V；1.65V~25V |
商品概述
LT6376是一款增益为10的差分放大器，它兼具出色的直流精度、极高的输入共模范围和较宽的电源电压范围。它包含一个精密运算放大器和一个高度匹配的薄膜电阻网络，具有出色的共模抑制比（CMRR）、极低的增益误差和极低的增益漂移。
与现有的高共模电压范围差分放大器相比，LT6376的增益为10且电阻分压器比率可选，用户可借此以最高的精度和速度实现低输入参考噪声，从而提供卓越的系统性能。
LT6376核心的运算放大器具有过顶保护输入，可在电压条件不可预测的环境中稳定工作。
LT6376的工作温度范围为-40℃至125℃，提供节省空间的MSOP16和DFN14封装。
商品特性
- ±230V共模电压范围
- 105nV/√Hz输入参考噪声（电阻分压器=3.1）
- 最小90dB共模抑制比
- 最大0.0075%（75ppm）增益误差
- 最大1ppm/℃增益误差漂移
- 最大2ppm增益非线性
- 宽电源电压范围：3.3V至50V
- 轨到轨输出
- 350µA电源电流
- 可选内部电阻分压器比率
- 最大200µV输入失调电压
- 300kHz -3dB带宽（电阻分压器=3.1）
- 160kHz -3dB带宽（电阻分压器=10.3）
- -40℃至125℃指定温度范围
- 低功耗关断：20µA（仅DFN封装）
- 节省空间的MSOP和DFN封装
应用领域
- 高端或低端电流检测
- 双向宽共模范围电流检测
- 高压到低压电平转换
- 隔离电路的精密差分放大器替代方案
- 精密宽电压范围双向电流监测
