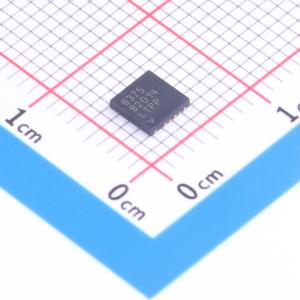

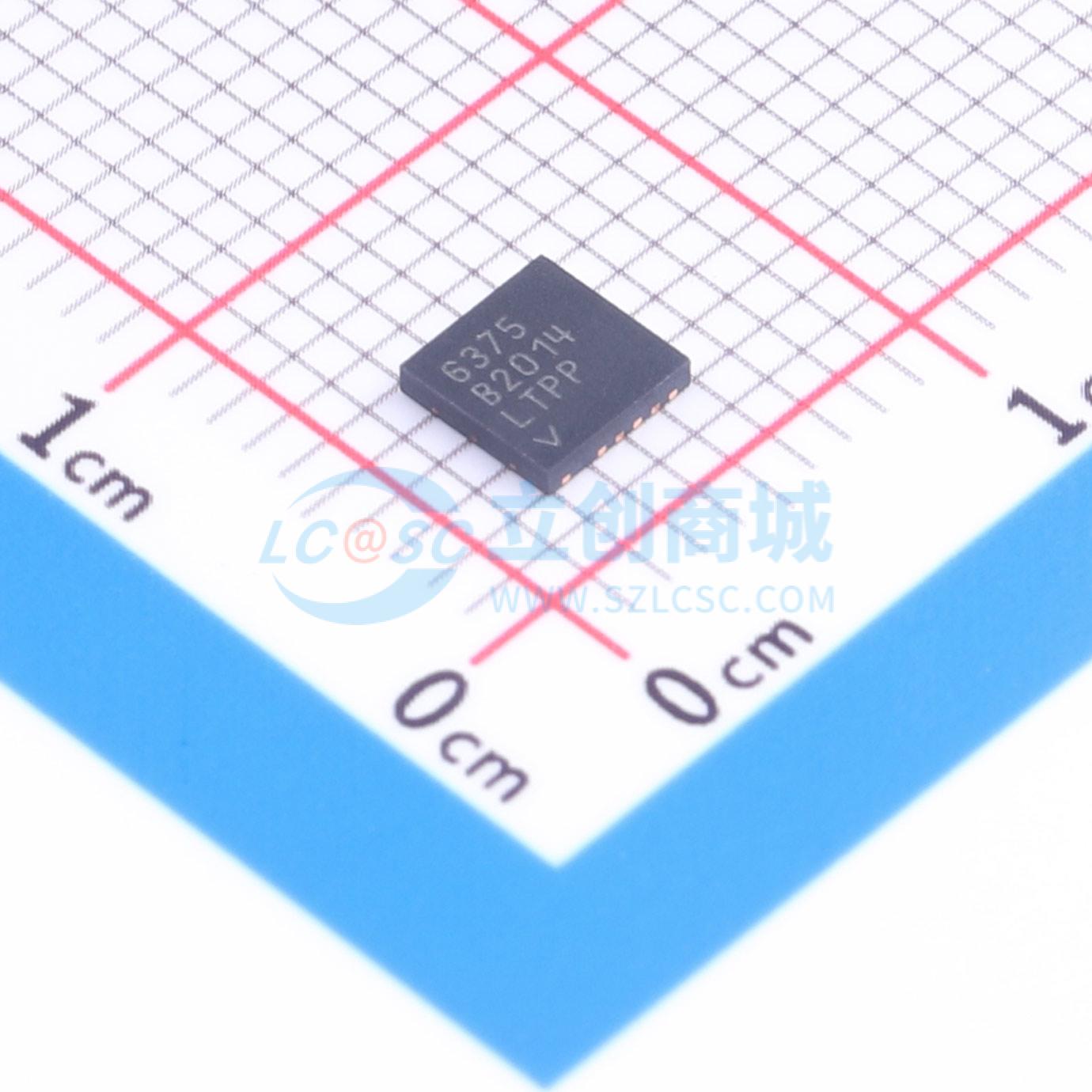

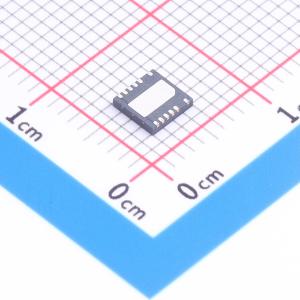

温馨提醒：图片仅供参考，商品以实物为准
LT6375HDF#PBF
±270V 共模电压差动放大器
- 描述
- ±270V共模电压差动放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6375HDF#PBF
- 商品编号
- C673108
- 商品封装
- DFN-14(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.226666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 97dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 300uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 1.6V/us |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 9uV/℃ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | - |
商品概述
LT6375 是一款单位增益差动放大器，其兼具卓越的 DC精度、非常高的输入共模范围和宽电源电压范围。该器件包括一个精准型运放和一个高度匹配的薄膜电阻器网络。它拥有超卓的 CMRR、极低的增益误差和极低的增益漂移。
把 LT6375 与具高共模电压范围的现有差动放大器相比，LT6375 的可选电阻分压器比允许用户针对某个特定的输入共模电压范围实现最大的 SNR、精度和速度，因而提供了上佳的系统性能。
位于 LT6375 核心部分的运放具有 Over-The-Top 保护输入，从而可在电压条件不可预测的环境中实现稳健的运作。更多详情请见「应用信息」部分。
LT6375 工作规格在 -40℃ 至 125℃ 的温度范围内，并采用节省空间的 MSOP16 封装 DFN14 封装。
商品特性
- ±270V 共模電壓範圍
- 97dB 最小 CMRR (LT6375A)
- 0.0035% (35ppm) 最大增益誤差 (LT6375A)
- 1 ppm/°C 最大增益誤差漂移
- 2ppm 最大增益非線性
- 寬電源電壓範圍：3.3V 至 50V 軌至軌輸出
- 350μA 電源電流
- 可選的內部電阻分壓器比
- 300μV 最大失調電壓 (LT6375A)
- 575kHz –3dB 帶寬 (電阻分壓器 =7)
- 375kHz –3dB 帶寬 (電阻分壓器 =20)
- -40°C 至 125°C 規定溫度範圍
- 低功率停機模式：20μA (僅限 DFN 封裝)
- 節省空間的 MSOP 封裝和 DFN 封裝
