温馨提醒：图片仅供参考，商品以实物为准

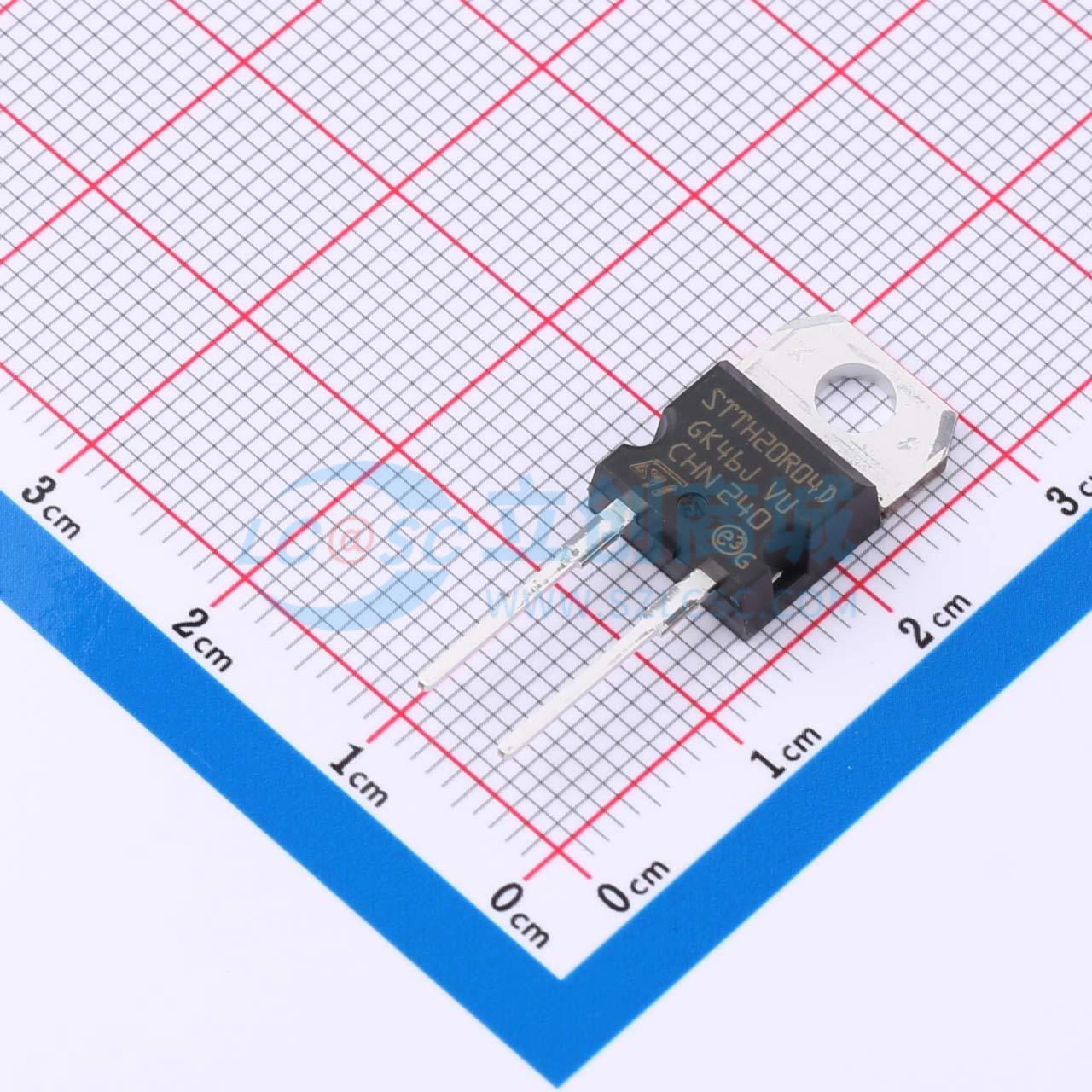

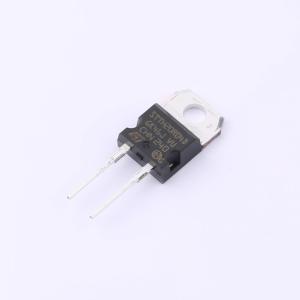

STTH20R04D
耐压:400V 电流:20A 反向恢复时间：45ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 400 V、20 A超高速切换整流二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH20R04D
- 商品编号
- C672107
- 商品封装
- TO-220AC-2
- 包装方式
- 管装
- 商品毛重
- 2.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.7V@20A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 20A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@400V | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
该器件是一款超快恢复功率整流器，专用于PDP应用中的能量回收。特别为能量回收模块中的钳位功能设计，其性能通过正向压降与恢复时间之间的平衡进行了优化。
商品特性
- 超快恢复
- 低功耗损失
- 高浪涌能力
- 低漏电流
- 高结温
- 绝缘封装TO-220FPAC，绝缘电压2000 VRMS正弦
- D²PAK按需兼容ECOPACK®2组件
- 冷却方式：传导（C）
- 环氧树脂符合UL94 V0标准
- TO-220AC和TO-220FPAC的推荐扭矩值：0.55 N·m
- TO-220AC和TO-220FPAC的最大扭矩值：0.70 N·m
应用领域
- PDP应用中的能量回收
- 能量回收模块中的钳位功能
