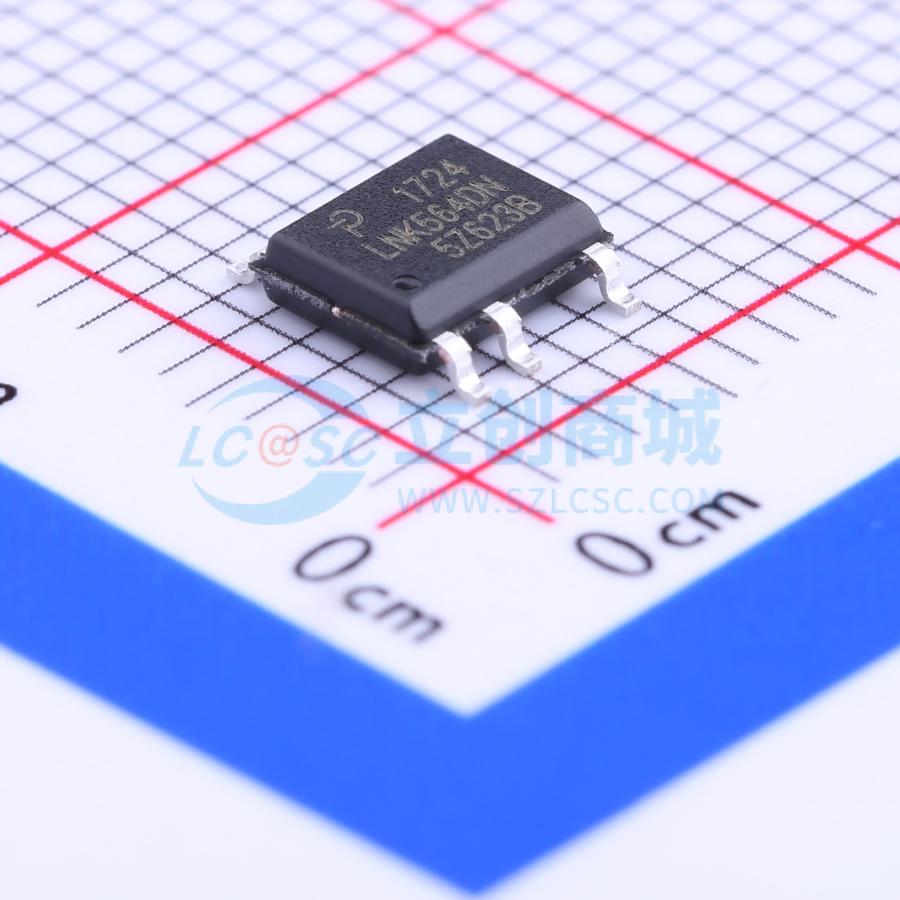

LNK564DN-TL
节能型离线开关IC用于替代线性变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LinkSwitch-LP开关IC能以高性价比替代所有输出功率高达3 W的非稳压隔离式线性变压器（50/60 Hz）电源。对于全球通用应用，单一通用输入设计可取代多个基于线性变压器的设计。自偏置电路实现了极低的空载功耗，低于150 mW。内部振荡器频率抖动可显著降低准峰值和平均EMI，从而降低滤波器成本。
- 商品型号
- LNK564DN-TL
- 商品编号
- C69159
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 93kHz~107kHz | |
| 最大占空比 | 70% | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 反馈方式 | 原边反馈 |
商品概述
LinkSwitch-LP开关IC能以高性价比替代所有输出功率高达3 W的非稳压隔离式线性变压器（50/60 Hz）电源。对于全球通用应用，单一通用输入设计可取代多个基于线性变压器的设计。自偏置电路实现了极低的空载功耗，低于150 mW。内部振荡器频率抖动可显著降低准峰值和平均EMI，从而降低滤波器成本。
商品特性
- 最少元件数量的开关器
- 使用专有IC微调技术和变压器制造技术实现非常严格的参数容差，支持无钳位（Clampless™）设计——减少元件数量/系统成本并提高效率
- 满足热过载保护的行业标准要求——无需使用线性变压器的热熔断器或RCC设计中的额外元件
- 频率抖动极大地降低了EMI——可采用低成本输入滤波器配置
- 在PCB和封装上，漏极（DRAIN）与所有其他引脚之间均满足高压爬电要求
- 专有E -Shield™变压器无需Y电容
- 迟滞热关断保护——自动恢复功能提高了现场可靠性
- 通用输入范围允许全球通用
- 自动重启功能在短路和开环故障条件下将输出功率降低>85%
- 简单的开/关控制，无需环路补偿
- 高带宽实现快速开启，无过冲且具有出色的瞬态负载响应
- 无需额外元件即可轻松满足所有全球能效法规
- 在265 VAC输入下，空载功耗<150 mW
- 开/关控制在轻负载下仍能保持恒定效率——非常适合强制性CEC法规
应用领域
- 手机/无绳电话、个人数字助理（PDA）、电动工具、MP3/便携式音频设备、剃须刀等的充电器
- 待机和辅助电源
