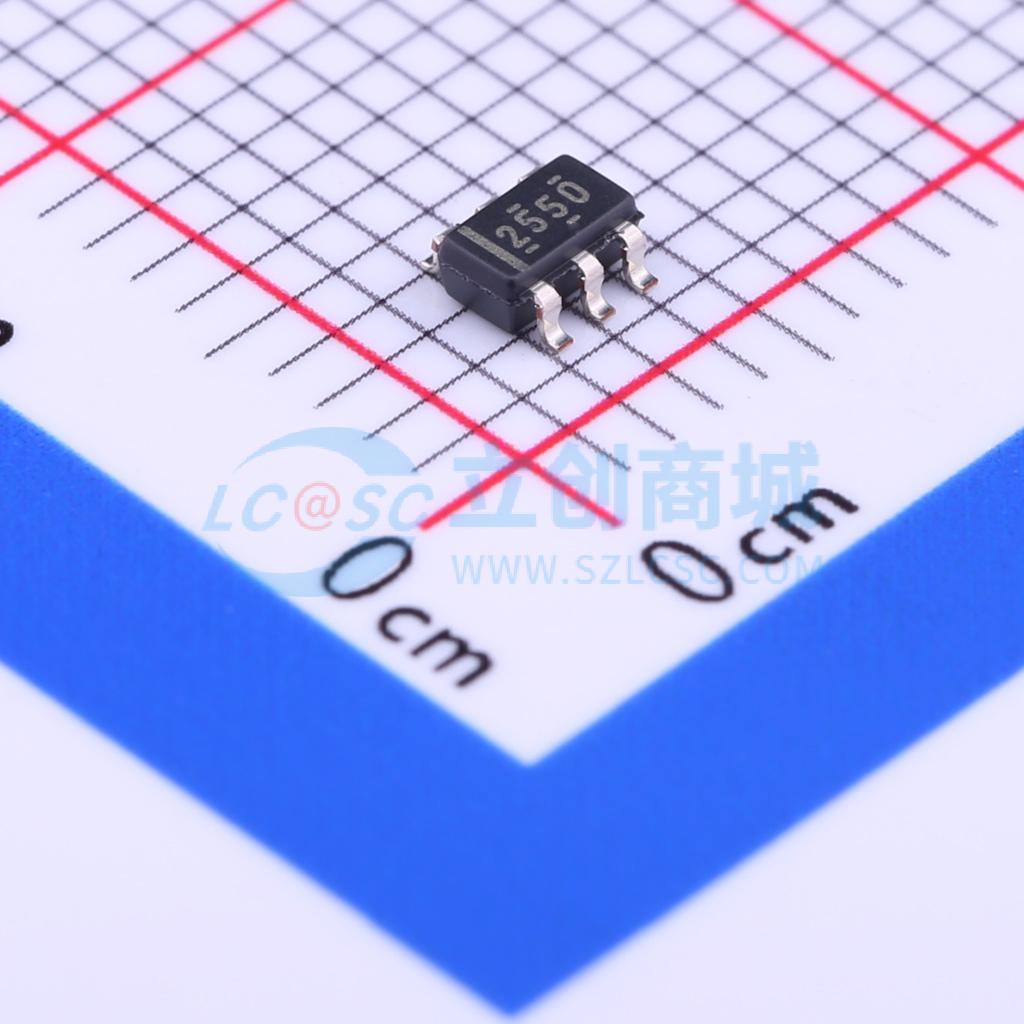

TPS2550DBVT
TPS2550DBVT
- 描述
- TPS2550 可调节、低电平有效、恒定电流、限流配电开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2550DBVT
- 商品编号
- C69267
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.1A | |
| 工作电压 | 2.5V~6.5V | |
| 导通电阻 | 85mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
TPS2550/51 电源分配开关适用于可能遇到重容性负载和短路的应用，它在一个封装中集成了一个100毫欧的N沟道MOSFET。通过外部电阻，用户可以将电流限制阈值在100 mA到1.1 A之间进行调整。该电源开关的上升和下降时间受到控制，以在切换过程中最小化电流浪涌。
当输出负载超过电流限制阈值或出现短路时，该设备通过切换到恒流模式来将输出电流限制在所需水平。内部反向电压检测比较器会在输出电压高于输入电压时禁用电源开关，以保护开关输入侧的设备。在过流和反向电压条件下，FAULT逻辑输出会变低。
应用领域
- USB 端口/集线器
- 手机 笔记本电脑
- 重容性负载
- 反向电压保护
