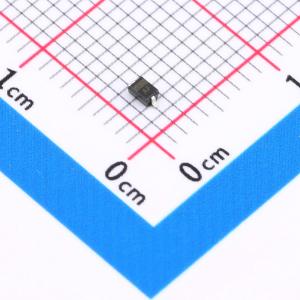

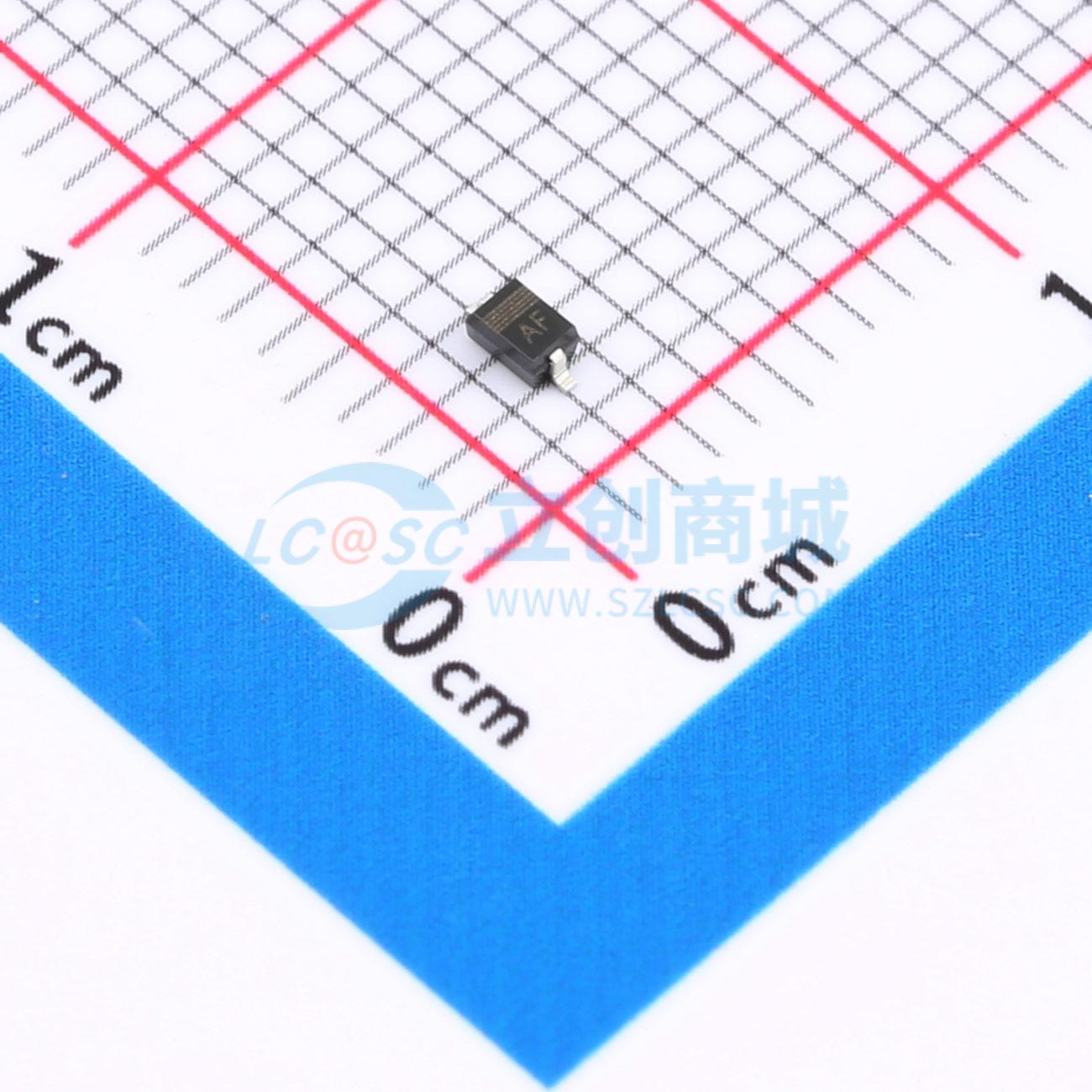

温馨提醒：图片仅供参考，商品以实物为准
PESD24VL1BA,115
双向ESD 24V截止 峰值脉冲电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小型SOD323 (SC-76) SMD塑料封装的双向静电放电 (ESD) 保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD24VL1BA,115
- 商品编号
- C69324
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 30.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.1pF |
商品概述
采用超小型SOD323 (SC-76) SMD塑料封装的双向静电放电 (ESD) 保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 最大脉冲峰值功率：PPPM = 200 W
- 低钳位电压：V(CL)R = 70 V
- 超低漏电流：|RM < 1 nA
- ESD保护能力 > 23 kV
- 符合IEC 61000-4-2标准，4级 (ESD)
- 符合IEC 61000-4-5标准 (浪涌)；|PPM = 3 A
- 超小型SMD塑料封装
应用领域
- 计算机及外围设备
- 通信系统
- 音频和视频设备
- 数据线
