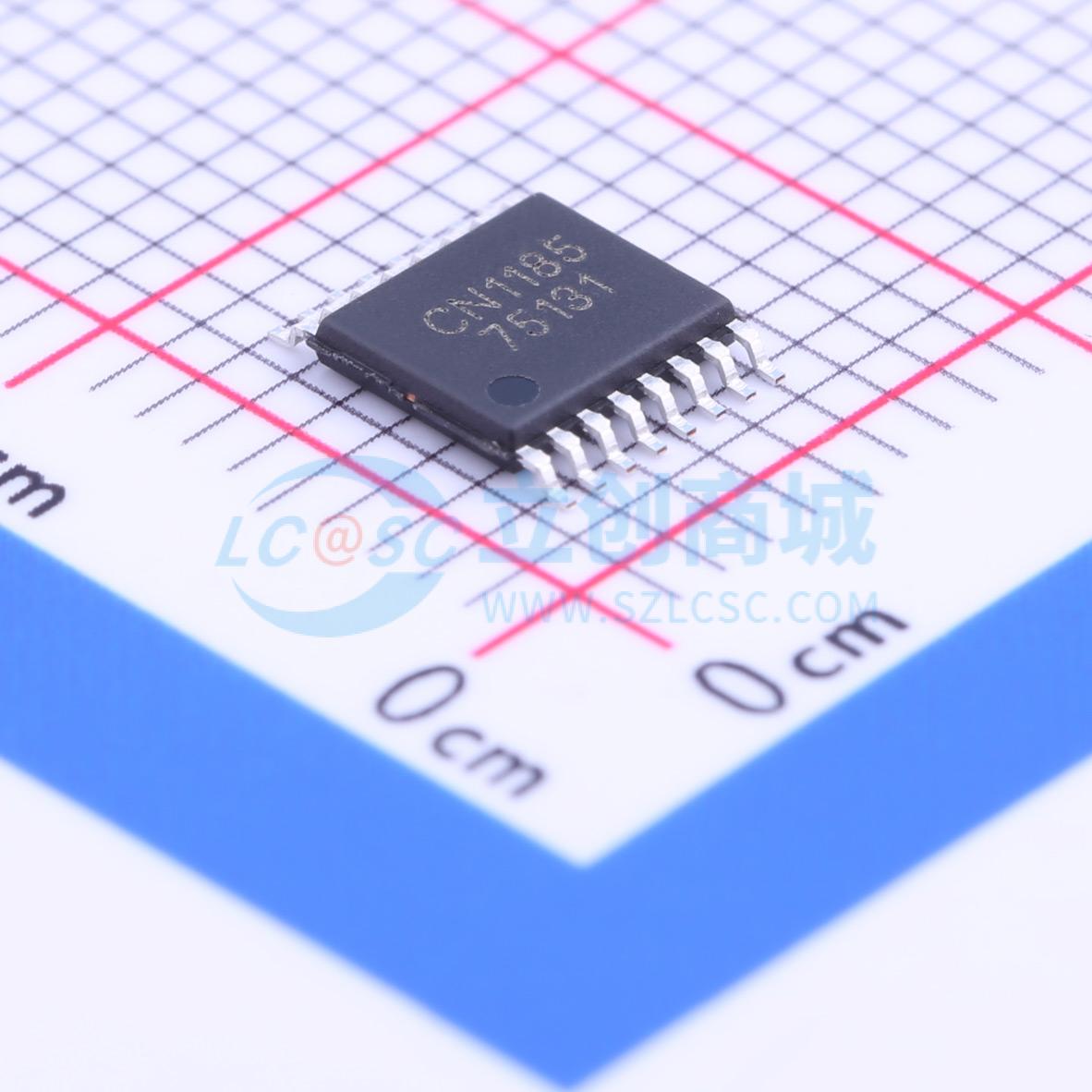

CN1185

CN1185是一款低功耗四通道电压检测芯片，其消耗的电流只有7.3微安，非常适合检测电池电压。芯片内部包含四个电压比较器，每个比较器的正输入端接到芯片内部的电压基准源，可以用来检测4个不同的电压源或者对同一个电压源进行分级检测。用户可以通过逻辑输入端口选择比较器的翻转阈值和比较器迟滞。比较器迟滞的存在消除了由于被检测电源的噪声或者干扰而带来的比较器输出不稳定的问题。由于用户可以设置比较器翻转阈值和迟滞，使得CN1185非常适合对电池电量进行粗略检测的应用。为了便于同系统中工作于不同电压的芯片配合应用，CN1185采用漏极开路输出。为了保证在上电瞬间系统正常工作，CN1185内部设计有7.5毫秒（最小值）的启动时间，在启动时间内，比较器输出高阻态。 CN1185是一款低功耗四通道电压检测电路，芯片内部集成有启动电路，电压基准源，四个电压比较器，比较器迟滞设置单元和输出闪烁控制单元。CN1185的工作电流只有7.3微安(典型值)，非常适合电池供电的应用。比较器迟滞可以通过两个逻辑输入端HYS1和HYS2编程控制，使得用户可以根据具体的应用而设置不同的迟滞，有效的抑制了噪声干扰和由于负载的突变而导致的错误输出。另外，CN1185还有比较器阈值控制输入端CHRG，适于电池电压的检测应用。当电池处于充电状态，如果将CHRG置为低电平，比较器下行翻转阈值将被提高3%，可以抵消电池内阻或者连线电阻导致的电池连接端电压的上升，这样比较器的输出结果更能真实的反应电池的实际电压。由于用户可以设置比较器翻转阈值和迟滞，使得CN1185非常适合对电池电量进行粗略检测的应用。 在CN1185上电瞬间，芯片内部的启动电路工作，为了避免间输入电压不稳定对比较结果的影响，启动电路保证在上电后的7.5毫秒（最小值）启动时间内，不管比较器的输入电压是大于或者小于比较器的翻转阈值，CN1185的输出端均为高阻态。启动时间过后，CN1185根据比较器输入端的实际电压输出比较结果。

• 工作电源电压范围：2.7V 到 6V
• 低工作电流：7.3 微安(工作电压4V)
• 电源电压低至1.2V 时输出有效
• 四通道电压比较器
• 漏极开路输出
• 启动时间：15 毫秒（典型值）
• 输出端可以驱动LED 或与微处理器连接
• 比较器翻转阈值精度：2.5%
• 比较器的迟滞可以通过两个逻辑端口设置
• 输出闪烁控制功能
• 比较器翻转阈值控制功能
• 工作的环境温度范围： -40°C 到 85°C
• 16 管脚的TSSOP 封装
• 无铅

• 电池供电的系统
• 手机和无绳电话
• 便携式装置和设备
• 微控制器系统
• 检测和报警应用
