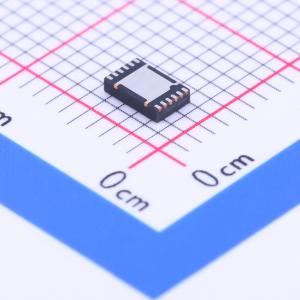

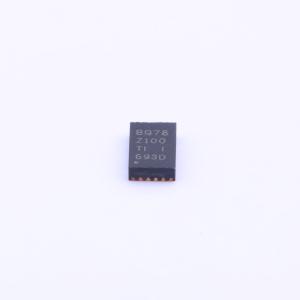

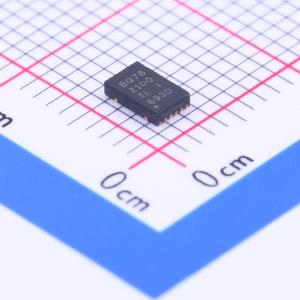

BQ78Z100DRZT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ78Z100 适用于 1 至 2 节电池的 Impedance Track™ 电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ78Z100DRZT
商品编号: C69161
商品封装: SON-12-EP(2.5x4)
包装方式: 编带
商品毛重: 0.097克(g)

商品参数

商品概述

bq78z100器件提供了一个基于电池组的完全集成解决方案，具备闪存可编程定制精简指令集CPU（RISC）、安全保护和认证功能，适用于1节至2节锂离子和锂聚合物电池组。 bq78z100电量计通过兼容I2C的接口或单总线HDQ接口进行通信，将超低功耗、高速的TI bqBMP处理器、高精度模拟测量能力、集成闪存、一系列外设和通信端口、N沟道FET驱动器以及SHA - 1认证转换响应器集成到一个完整的高性能电池管理解决方案中。 bq78z100器件提供一系列电池和系统安全功能，包括电池的放电过流保护、充电短路保护和放电短路保护，以及N沟道FET的FET保护、内部AFE看门狗和电池均衡功能。通过固件，该器件可以提供更多功能，包括过压保护、欠压保护、过温保护等。

商品特性

高精度库仑计数器，输入失调误差<1 μA（典型值）
高端FET驱动器允许在故障条件下进行串行总线通信
具有两个独立ADC的模拟前端，支持同时进行电流和电压采样
总线通信接口选项：I2C、HDQ
用于增强电池组安全性的SHA - 1哈希消息认证码（HMAC）响应器：分割密钥（2x64）存储在安全内存中
可编程保护级别，适用于：放电过流、充电短路电流、放电短路电流、过压、欠压、过温
支持1 mΩ至3 mΩ的电流检测电阻
紧凑型12引脚SON封装（DRZ）

应用领域

便携式和可穿戴健康设备
便携式收音机
工业数据采集

	属性	参数值
	商品目录	电池管理
	工作电压	2.2V~26V
	最大充电电流	6A
	充电饱和电压	-

	属性	参数值
	放电截止电压	2.3V
	电池类型	-
	电池节数	1~2
	工作温度	-40℃~+85℃
