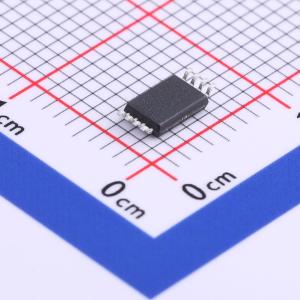

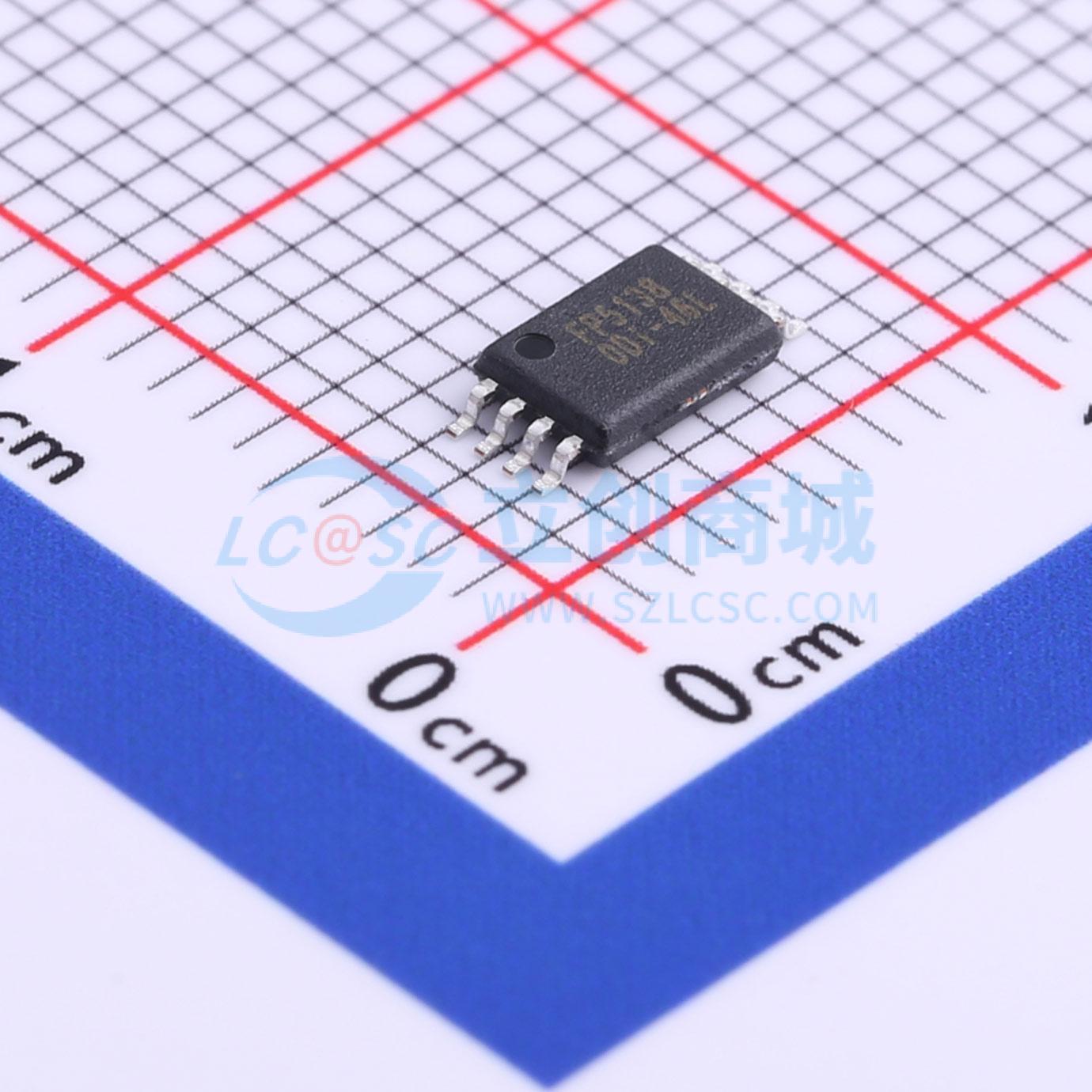

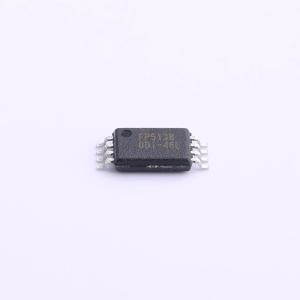

温馨提醒：图片仅供参考，商品以实物为准
FP5138BWR-LF
非同步PWM升压控制器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP5138是一款用于电池应用的升压开关调节器控制器IC。它包括图腾柱输出级,用于驱动NPN晶体管或N-MOSFET,高精度参考电压（0.5V）,最大占空比控制,可编程软启动功能,短路保护功能和操作模式控制。
- 商品型号
- FP5138BWR-LF
- 商品编号
- C669651
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~15V | |
| 输出电压 | - | |
| 输出电流 | 40mA | |
| 开关频率 | 400kHz~600kHz | |
| 工作温度 | -10℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 5uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
FP5138 是一款用于电池应用的升压开关调节器控制 IC。FP5138 包含一个用于驱动 NPN 晶体管或 N-MOS 的图腾柱输出级、一个用于通过反馈放大器比较输出电压的高精度基准（0.5V）、精确的最大占空比控制、具有短路保护功能的可编程软启动以及工作模式与待机模式之间的操作模式控制。
商品特性
- 宽电源电压工作范围：1.8 至 15V
- 基准电压精度：2%
- 低电流消耗：工作模式下为 5.5 mA
- 低电流消耗：待机模式下为 1 μA
- 高振荡器频率：最高 1MHz
- 可编程软启动功能（SS）
- 短路保护功能（SCP）
- 具有可调导通/关断电流的图腾柱输出（适用于 NPN 晶体管或 n 沟道 MOSFET）
- 逻辑电平控制待机模式功能
- 封装：SOP - 8L 和 TSSOP - 8L
应用领域
- 数码相机
- 个人数字助理（PDA）
- 便携式设备
