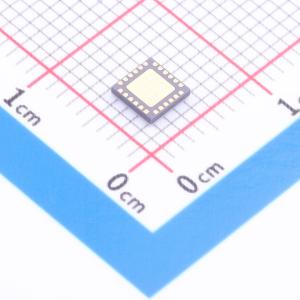

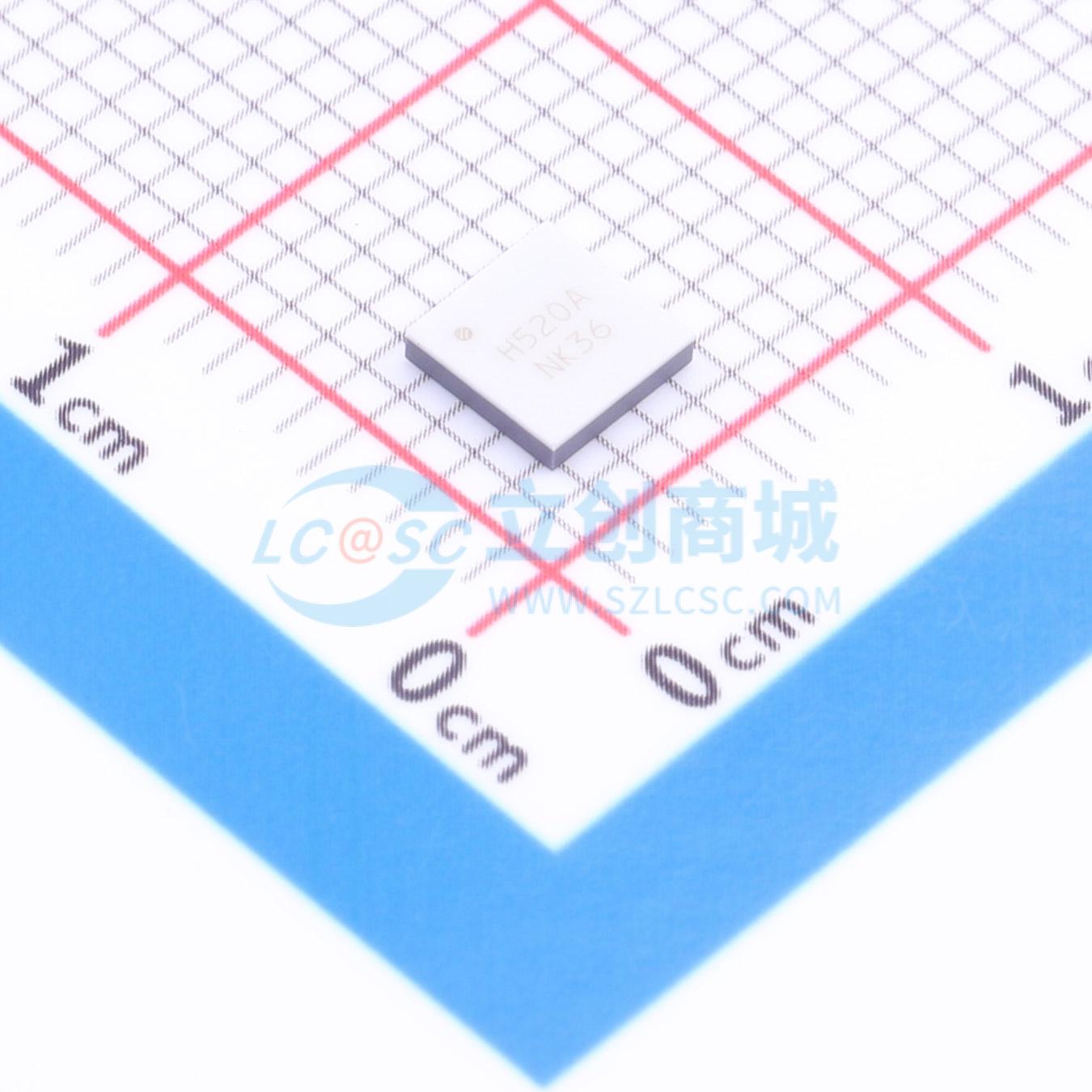

温馨提醒：图片仅供参考，商品以实物为准

HMC520ALC4TR-R5

6 GHz至10 GHz、GaAs、MMIC、I/Q混频器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HMC520A是一款紧凑型砷化镓（GaAs）混频器，采用金属单片微波集成电路（MMIC）工艺制造，具有90°混合电路。该设备可以在24引脚无引线陶瓷芯片载体（LCC）封装中使用，支持表面贴装制造技术。
品牌名称: ADI(亚德诺)
商品型号: HMC520ALC4TR-R5
商品编号: C662620
商品封装: QFN-24-EP(3.9x3.9)
包装方式: 编带
商品毛重: 0.31克(g)

商品概述

HMC520A是一款紧凑型砷化镓(GaAs)单片微波集成电路(MMIC)，内相正交(I/Q)混频器，采用24引脚、符合RoHS标准的陶瓷无引线芯片载体(LCC)封装。该器件既可用作镜像抑制混频器，也可用作单边带上变频器。混频器使用两个标准双平衡混频器单元和一个在GaAs金属半导体场效应晶体管(MESFET)工艺中制造的90°混合器。HMC520A是混合式镜像抑制混频器和单边带上变频器组件的一个更小的替代方案。HMC520A消除了对引线键合的需求，允许使用表面贴装制造技术。

应用领域

点对点微波无线电
点对多点无线电
视频卫星
数字无线电
仪器设备
自动测试设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RF混频器
	增益/损耗	8dB

	属性	参数值
	噪声系数	8.5dB
	工作温度	-40℃~+85℃
