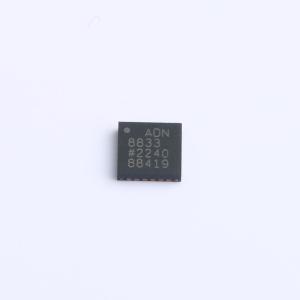

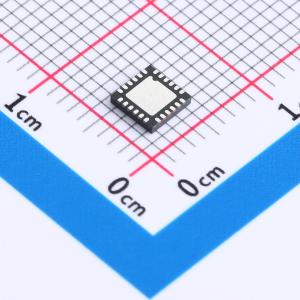

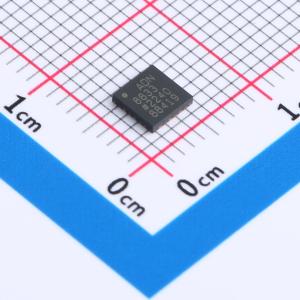

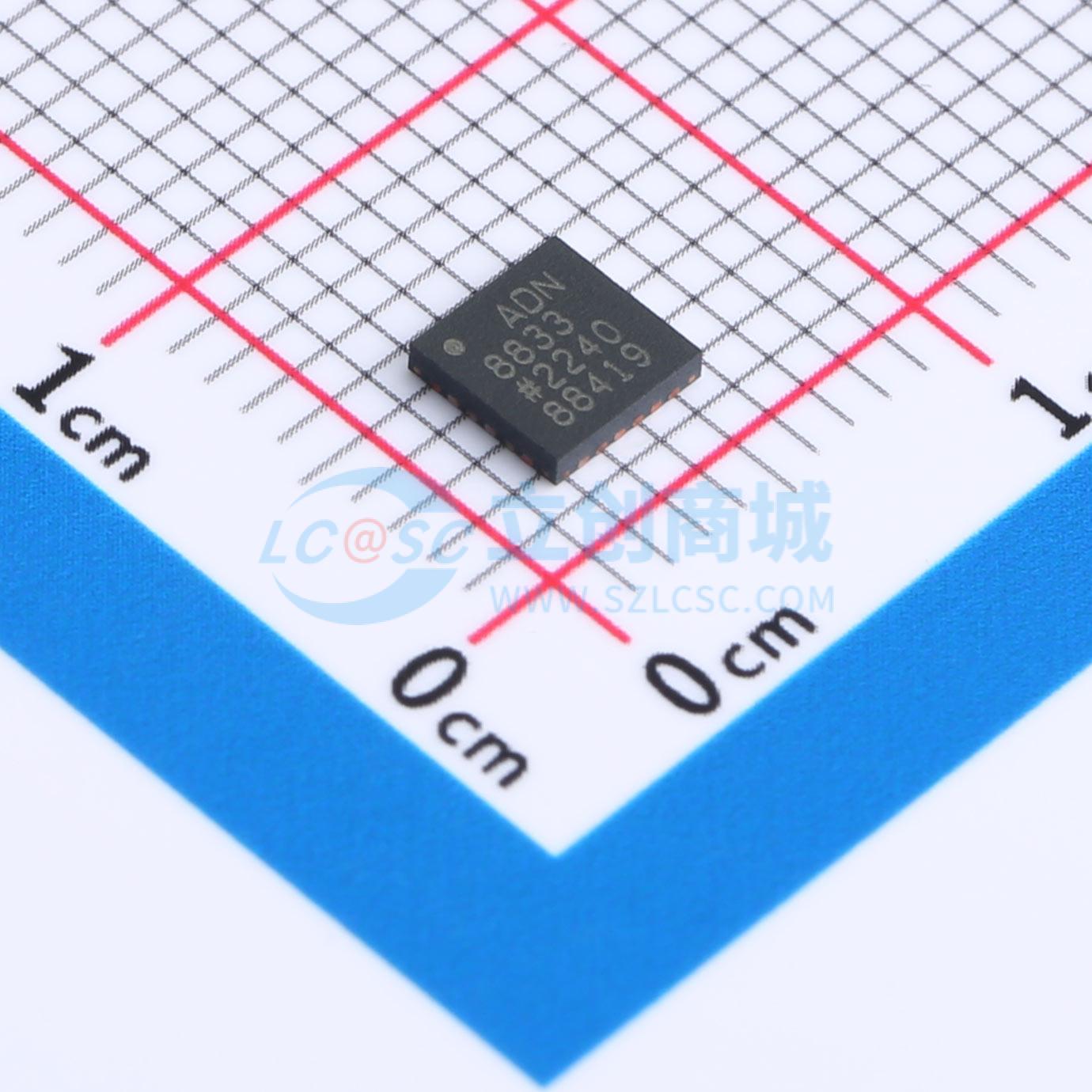

ADN8833ACPZ-R7

ADN8833 是一款单片 H 桥 TEC 驱动器，集成了 1 A 功率 MOSFET。它具有线性功率级（LDR 输出）和脉宽调制 (PWM) 功率级（SW 输出）。根据 CONT 输入的控制电压，ADN8833 通过 TEC 驱动电流，使激光二极管或连接到 TEC 模块的无源组件的温度达到编程设定的目标温度。施加在 CONT 输入的控制电压由数模转换器 (DAC) 生成，该 DAC 闭合了温度控制系统中的数字比例、积分、微分 (PID) 环路。

内部 2.5 V 基准电压提供 1% 精度的输出，用于偏置分压网络，以编程设置加热和冷却模式下的最大 TEC 电流和电压限制。它也可以作为 DAC 和温度感应电路（包括热敏电阻桥和模数转换器 (ADC)）的基准电压。

ADN8833 控制一个内部 FET H 桥，通过 TEC 的电流方向可以是正向（冷却模式），将热量从连接到 TEC 的物体上抽走，或者负向（加热模式），将热量泵入连接到 TEC 的物体中。目标温度通过连接到 TEC 的热传感器测量，测得的温度（电压）反馈给 ADC 以闭合 TEC 的数字热控制环路。为了获得最佳的整体稳定性，应将热传感器紧邻 TEC 安装。在大多数激光二极管模块中，TEC 和 NTC 热敏电阻已经安装在同一封装内，以调节激光二极管的温度。

TEC 在 H 桥配置下差分驱动。ADN8833 驱动其内部 MOSFET 晶体管以提供 TEC 电流。为进一步提高系统的功率效率，H 桥的一侧使用 PWM 驱动器。仅需一个电感器和一个电容器来滤除开关频率。H 桥的另一侧使用线性输出，无需任何额外电路。这种专有配置使得 ADN8833 能够提供 >90% 的效率。对于大多数应用，1 μH 电感器、10 μF 电容器和 2 MHz 的开关频率可以保持 TEC 上最坏情况下的输出电压纹波小于 1%。

• TEC温度控制
• 光模块
• 光纤放大器
• 光网络系统
• 需要TEC温度控制的仪器
